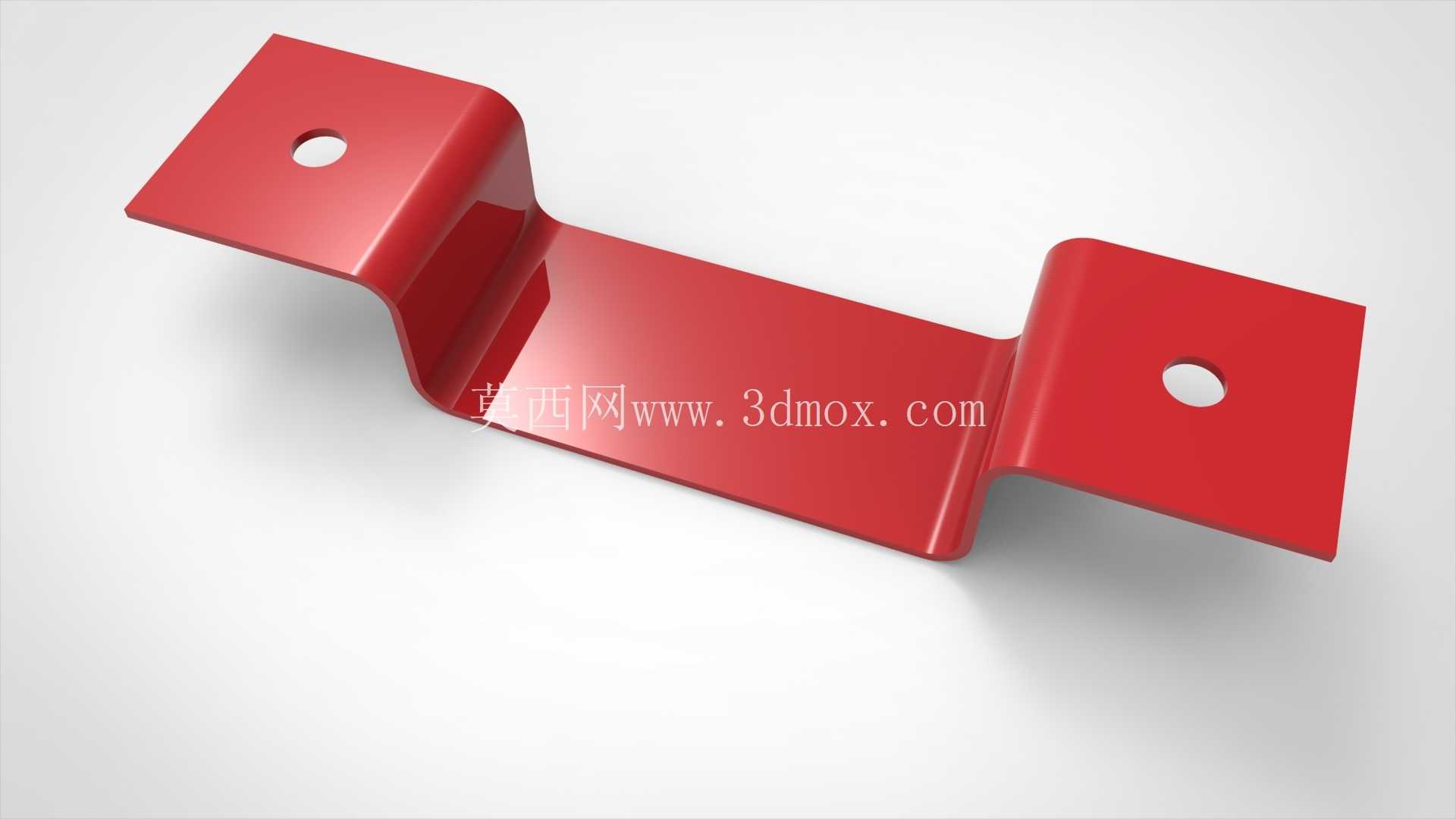

Z型双安装孔红色钣金固定夹结构

　　这款Z型折弯结构的钣金固定件，在低压流体控制管路、小型仪器仪表的安装场景中十分常见，尤其适配减压阀类小型阀件的辅助固定需求，也可拓展用于电控箱内元器件、小型气动元件的安装定位场景。从结构功能来看，零件整体采用等厚冷轧钢板冲压折弯成型，表面做红色喷塑处理，既提升了户外或潮湿工况下的防锈能力，也能在设备装配中起到视觉标识作用，方便运维人员快速识别固定点位。两个安装端面分别开设圆形通孔，孔位与端面边缘预留足够的螺栓安装边距，可适配M4-M6规格的标准紧固件，安装时无需额外加工沉孔，直接通过螺栓穿过孔位将夹件两端分别固定在安装基面与被固定部件上，中间下沉的折弯段形成避让空间，可避开被固定件表面的凸起结构、管路接头或者走线区域，避免安装时出现干涉问题。

　　设计层面，该零件采用两次90度折弯成型，折弯处预留了合理的内R角，既避免冲压过程中折弯位置出现应力集中导致的开裂问题，也能保证折弯后零件的形位公差满足装配要求，两个安装面的平行度公差控制在合理范围内，安装后不会出现翘曲、贴合不严的问题。零件的料厚选择兼顾了结构强度与轻量化需求，在承受常规阀件、小型元器件的静态载荷时不会出现永久变形，同时整体重量较轻，不会给安装基面带来额外的载荷负担。从安装边界来看，两个安装孔的中心距根据常规小型减压阀的安装间距设计，可直接适配市面上多数通径在10mm以内的小型减压阀的辅助固定需求，也可根据实际安装场景调整孔位间距，适配不同尺寸的被固定部件。

　　实际应用中，这类钣金固定夹的优势在于安装便捷、成本低廉，相比铸造或者机加工的固定支架，冲压成型的零件生产效率更高，批量生产成本优势明显，同时表面喷塑处理后的零件耐腐蚀性优于普通镀锌件，在普通工业环境、半户外环境下都能长期使用，不需要频繁更换维护。零件的折弯高度经过精准计算，既保证了足够的避让空间，也不会因为过高导致整体结构刚性下降，在受到轻微振动载荷时，折弯段的弹性形变可以吸收部分振动能量，避免螺栓因为长期振动出现松动，提升固定连接的可靠性。在进行三维建模时，这类零件需要重点关注折弯系数的设置，保证展开后的毛坯尺寸准确，减少冲压生产时的试模次数，同时孔位的位置度需要严格控制，避免安装时出现孔位错位无法装配的问题，建模过程中需要同步考虑冲压工艺的可行性，避免出现无法成型的锐角、过小折弯边等工艺缺陷，保证设计的零件可以直接落地生产。
