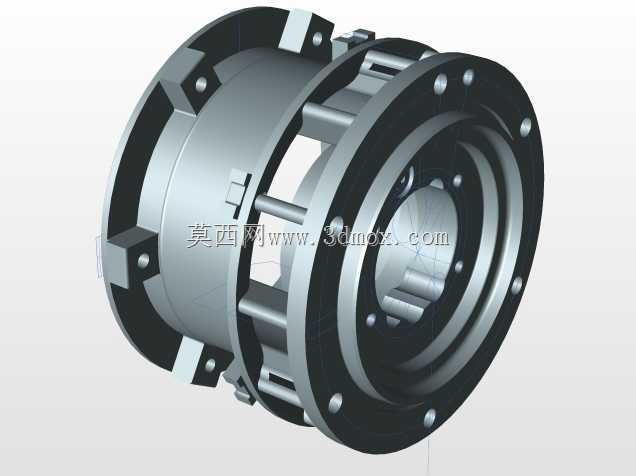

飞机发动机AI-9V机匣壳体结构

该结构件作为飞机发动机AI-9V的核心组成部分，主要承担发动机内部转子组件的承载、外部附件的安装定位以及气流通道的密封约束作用，在航空动力系统的运行过程中，需要同时承受高温燃气冲刷、转子高速转动带来的振动载荷、飞行工况变化带来的交变应力，是保障发动机稳定运行的关键承力构件。从结构设计逻辑来看，该构件采用两端法兰对接的筒式主体结构，外侧周向均匀分布带安装孔的凸台与连接支耳，用于和发动机进气段、涡轮段以及外部管路、附件机匣进行刚性连接，凸台位置经过受力优化，避开了主体结构的应力集中区域，保证连接载荷能够均匀分散到筒壁上。筒身开设的镂空窗口并非减重设计的冗余结构，而是用于安装内部静子叶片调节机构、引气管路以及传感器走线的操作通道，窗口边缘做了加厚翻边处理，弥补开孔带来的结构强度损失，同时避免气流在窗口位置产生紊流影响发动机效率。内侧的多层阶梯止口用于定位轴承座与密封组件，止口的同轴度公差直接决定了转子转动的径向跳动量，设计时将配合面的粗糙度、形位公差等级设置为最高级，保证转子高速运转时不会出现偏磨、振动超标的问题。两端法兰端面上的连接孔采用铰制孔设计，与连接螺栓采用小间隙配合，既保证装配时的定位精度，也能在运行过程中承受横向剪切载荷，法兰端面加工有环形密封槽，用于安装金属密封环，阻断高温高压燃气从对接面泄漏的路径。在实际装配场景中，该构件处于发动机的核心中段位置，前端连接压气机机匣，后端对接涡轮导向器壳体，外侧需要安装燃油管路、滑油回油管路、转速传感器以及点火附件，安装时需要先将内部的静子组件、轴承预紧结构预装到壳体内腔，再通过周向支耳的定位销完成与相邻段的对接，整个安装过程需要严格控制各连接螺栓的拧紧力矩与拧紧顺序，避免壳体出现装配变形导致同轴度超差。从结构强度校核的角度，该构件的壁厚设计经过多轮工况仿真验证，在满足最大推力工况下的强度、刚度要求的同时，尽可能控制结构重量，符合航空部件轻量化与高可靠性并重的设计原则，周向分布的加强筋与凸台结构，既提升了壳体的抗变形能力，也为外部附件提供了可靠的安装基准，避免附件运行时的振动传递到转子支撑位置影响运转稳定性。
