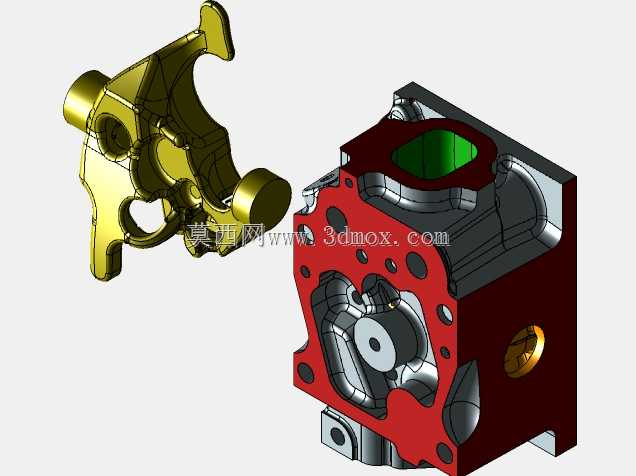

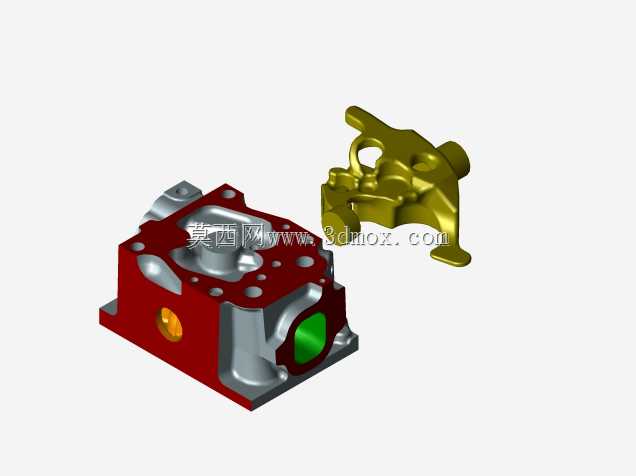

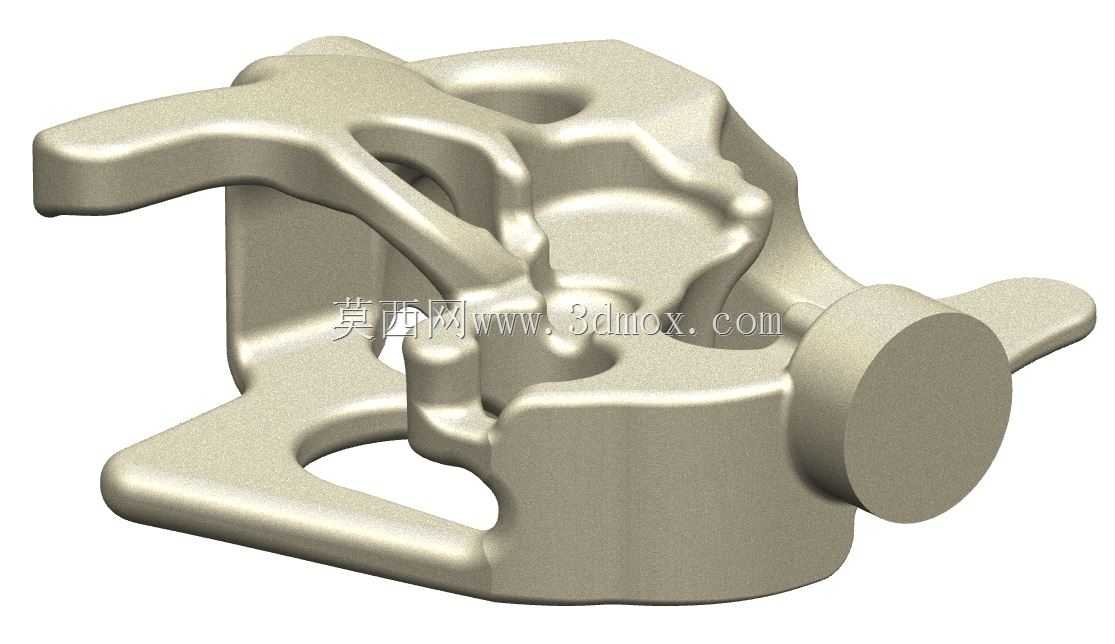

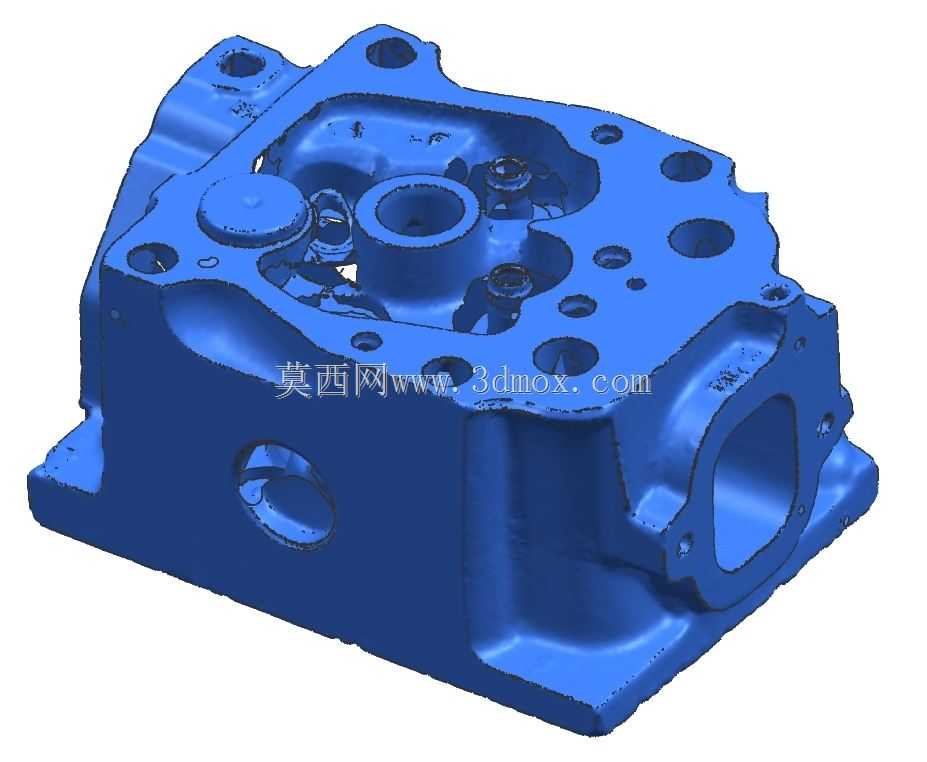

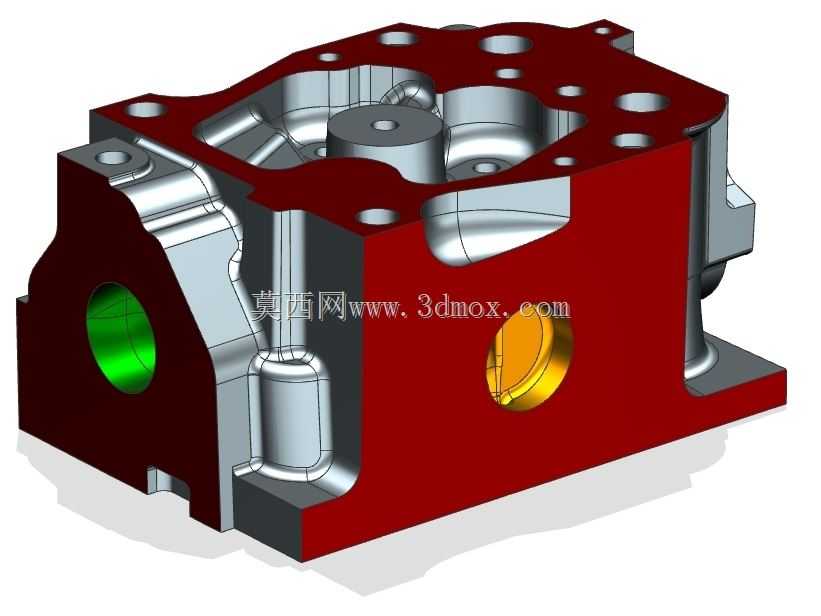

内燃机气缸盖结构三维设计

气缸盖作为内燃机核心承压部件，其结构设计直接决定动力单元的燃烧效率、密封可靠性与整机寿命，这类部件广泛应用于车用动力、工程机械动力、农用机械动力、固定式发电机组等场景，是往复式内燃机不可或缺的组成部分。从实际功能来看，该部件需要封闭气缸上部，与气缸套、活塞顶面共同围成封闭的燃烧室空间，同时承担进排气道布置、冷却介质流道布设、润滑油道连通、气门组件与喷油器（或火花塞）安装定位的多重功能，工作过程中需要持续承受高温燃气的交变热冲击、燃烧爆发压力带来的交变机械载荷，以及螺栓预紧力带来的静态压应力，对结构刚度、流道合理性、密封面平面度都有极高的工程要求。从设计思路层面，该结构采用整体式铸造基体，上部预留了多组螺栓安装孔位，用于实现与气缸体的刚性连接，孔位的分布严格匹配缸体对应螺纹孔的位置度要求，保证连接后密封面的压力分布均匀，避免局部应力集中导致的密封失效或缸盖变形。部件侧面分别布设了进排气道接口，不同孔径的接口对应不同的管路连接需求，其中大口径通道用于进排气气流的导通，流道内壁做了平滑过渡设计，尽可能降低气流进出的阻力损失，提升充气效率；侧方的开孔分别用于冷却水道、润滑油道的外接，实现缸盖内部冷却与润滑回路的连通，保证工作过程中高温区域的热量能被冷却液及时带走，运动部件的摩擦面能得到持续润滑。部件下部的贴合面经过精加工处理，平面度控制在微米级精度范围，安装时配合气缸垫实现燃烧室的高压密封，避免燃气泄漏、油水混合等故障。结构内部集成了冷却水腔，水流路径覆盖燃烧室顶部、气门座周边、喷油器安装位等热负荷最高的区域，通过合理的流道截面设计保证各区域冷却均匀，避免局部过热导致的开裂、变形问题。安装边界方面，该缸盖的底部轮廓与对应缸径的气缸体完全匹配，侧方接口的位置、伸出长度都预留了标准管路的安装操作空间，上部的附件安装位可以直接匹配气门摇臂机构、气门室盖等配套组件，不需要额外做结构修改即可完成整机装配。在建模过程中，所有安装孔的位置度、密封面的加工余量、流道的最小壁厚都经过工程校核，既保证结构有足够的强度储备应对交变载荷，又尽可能控制部件整体重量，符合内燃机轻量化、高可靠性的设计方向。
