交错轴啮合兰开克齿轮传动结构

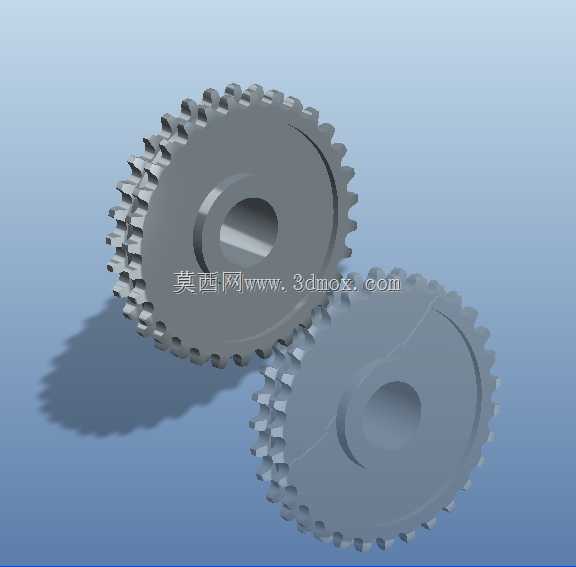

这类交错齿啮合的兰开克齿轮，常应用在需要小空间内实现交错轴动力传递的轻载传动场景中，比如小型轻工设备的进给机构、台式办公自动化设备的动力传输单元、部分小型精密仪器的换向传动结构里，相比常规直齿交错轴传动，它的啮合重合度更高，传动过程中不会出现整齿突然进入或退出啮合的冲击，运行噪音更低，适合对传动平稳性有一定要求但载荷不大的工况。从结构设计来看，两个配对齿轮的齿形做了特殊的螺旋修形，齿顶与齿根的过渡圆角经过优化，避免啮合过程中出现齿根应力集中的问题，中心的安装孔做了同轴度公差约束，孔壁预留了键槽安装位，装配时可以通过平键实现与传动轴的周向固定，防止传动过程中齿轮与轴出现相对滑动。齿轮的端面做了平整化处理，安装时可以贴合轴肩或者定位挡圈，保证轴向定位精度，齿面的啮合区域经过齿向修形，补偿安装时的微小轴交角误差，降低装配精度不足带来的偏载磨损问题。在实际选型应用时，需要注意配对齿轮的轴交角匹配性，这类齿轮的安装中心距有严格的公差要求，中心距偏差过大会导致齿侧间隙过大出现传动回差，或是间隙过小出现卡齿、运转阻滞的问题。齿部的厚度设计兼顾了传动强度与结构轻量化，齿轮辐板没有做多余的减重孔，保证整体结构刚性，避免高速运转时出现辐板振颤影响传动精度。在装配调试环节，需要先固定其中一个齿轮的轴系位置，再调整另一根轴的轴交角与中心距，通过压铅法测量齿侧间隙，保证啮合齿面的接触斑点沿齿高、齿长方向分布在合理区间，避免局部接触应力过大导致齿面过早磨损。这类齿轮的传动比固定，不适合变速传动场景，日常维护时需要在齿面涂抹适配的润滑脂，减少齿面摩擦磨损，延长零件使用寿命，它的整体结构紧凑，不需要额外的张紧机构，相比带传动、链传动的交错轴方案，传动比更准确，没有打滑、传动滞后的问题，适合对传动同步性有一定要求的小型传动系统。
