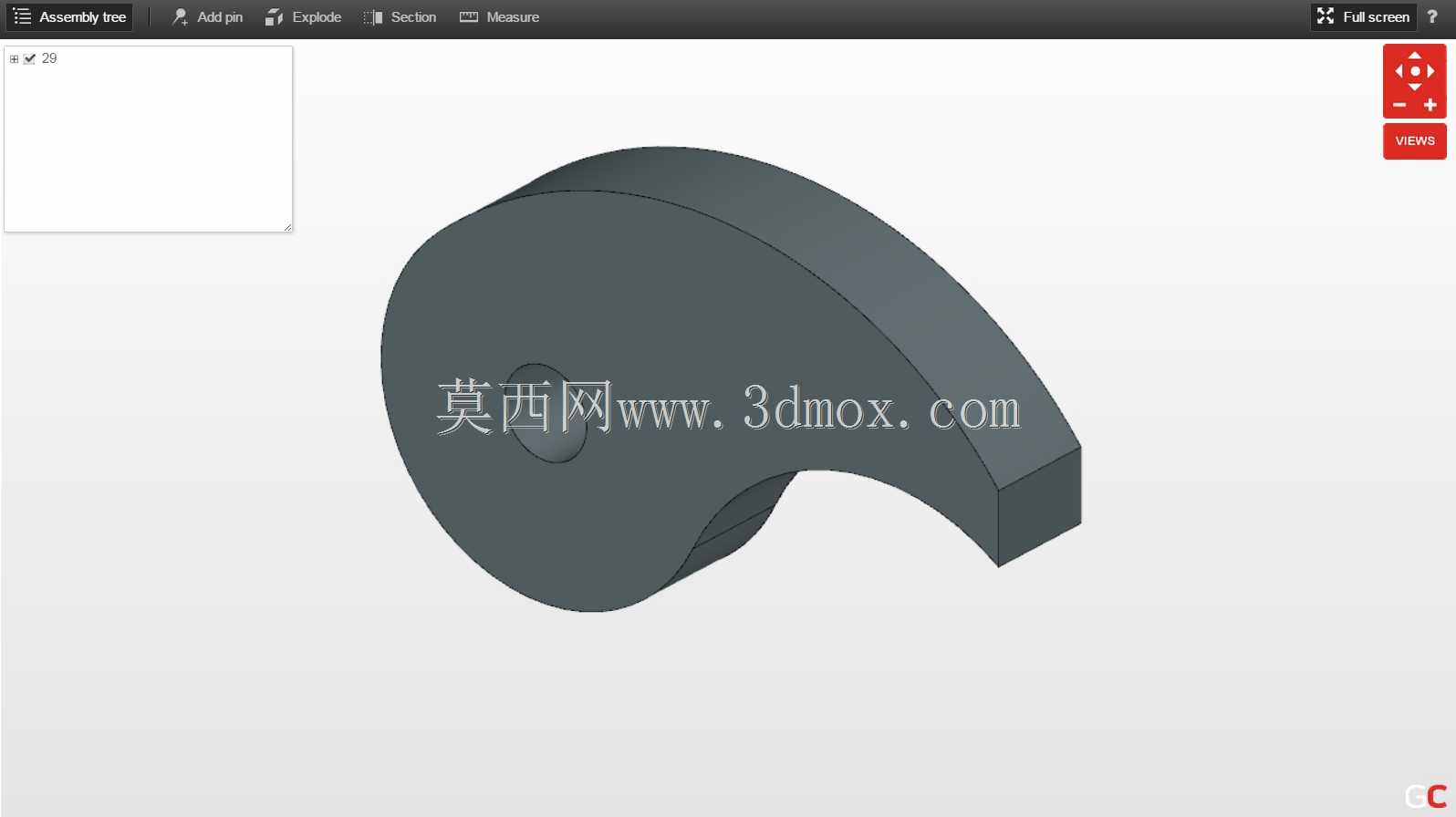

普拉克式偏心凸轮异形传动构件

这类偏心异形凸轮构件，常见于轻工自动化送料机构、纺织机械的往复摆臂驱动单元、小型包装设备的间歇进给工位，核心作用是把主轴的连续旋转运动，转化为从动件的规律往复摆动或者定行程直线位移，相比盘形等直径凸轮，这类变轮廓曲率的构件能实现更复杂的从动件运动轨迹，满足特殊工位的非等速运动需求。从结构设计逻辑来看，该构件采用整体式实心结构，主体轮廓由多段不同曲率的圆弧平滑衔接而成，大端为同轴的安装基准孔，用于穿设定位转轴，孔位与外轮廓的偏心距是核心设计参数，直接决定从动件的行程范围；轮廓过渡段做了连续的曲率匹配，避免运动过程中出现刚性冲击，降低从动件滚轮的接触磨损。安装边界上，大端的轴孔直径需匹配对应转轴的公差带，通常采用H7/k6的过渡配合保证传动同轴度，构件的整体厚度需匹配安装工位的轴向空间，外轮廓的最大回转半径决定了周边结构的避让距离，设计时需要预留至少2-3mm的安全间隙，避免运转时与周边固定构件发生剐蹭。实际应用中，这类凸轮的轮廓曲面需要做表面硬化处理，提升与从动件接触位置的耐磨性能，长期运转工况下可在轮廓面开设微量润滑槽，减少接触摩擦带来的精度损耗。建模过程中需要先确定从动件的运动规律，反推凸轮轮廓的各段曲率参数，通过多段曲线桥接保证轮廓的G1连续，避免出现拐点导致运动卡滞；安装孔的端面需要设计对应的止口或者键槽位，保证与转轴的周向固定，防止重载工况下出现相对转动导致传动相位偏移。这类构件在小行程间歇传动场景下的适配性很强，不需要额外的连杆结构就能实现复杂的运动输出，能有效简化设备的整体传动链结构，减少装配环节的累计误差。
