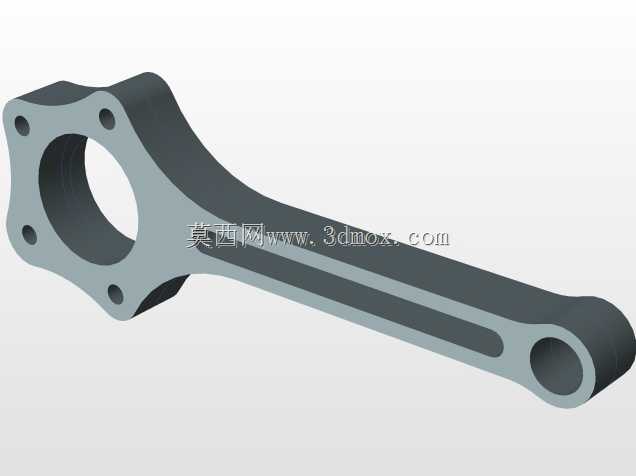

内燃机连杆结构三维设计模型

在往复式动力机械的传动链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这套三维结构完整还原了量产机型连杆的全部设计细节，可直接用于结构校核、运动仿真、教学演示等场景。从实际装机工况来看，这类连杆广泛适配小排量四冲程内燃机，覆盖乘用车动力单元、小型通用发电机组、园林机械动力头等多个应用场景，工作过程中需要持续承受活塞销传递的爆发压力冲击，同时将往复惯性力平顺传递给曲轴曲柄销，带动曲轴输出旋转扭矩，其结构合理性直接决定动力单元的运行可靠性与服役寿命。设计过程中优先考虑受力路径的均匀传递，杆身采用工字形截面构型，在保证纵向抗弯、抗扭刚度的前提下，尽可能削减非受力区域的材料冗余，降低往复运动件的整体质量，减少高转速工况下的惯性载荷冲击。大端采用剖分式结构设计，拆分面与杆身轴线垂直，配套的连杆盖通过两组高精度螺栓与杆身紧固，大端内孔用于安装轴瓦与曲轴曲柄销配合，孔周均匀布置四个螺栓过孔，孔位精度严格匹配轴瓦的压紧定位要求，避免装配后轴瓦出现错位、跑圈问题。小端为整体式圆环结构，内孔用于压装衬套与活塞销配合，孔壁与杆身过渡区域做了大圆角平滑处理，消除应力集中隐患，避免交变载荷下出现疲劳裂纹。从安装边界来看，建模时严格还原了各配合面的尺寸公差带，大端孔径、小端孔径、两孔中心距均符合通用内燃机连杆的尺寸规范，杆身侧面与曲轴箱内壁、活塞裙部的安全间隙预留充足，不会在曲轴旋转、活塞往复的全行程中出现运动干涉。杆身表面的加强筋沿受力方向延伸，从大端拆分面位置一直过渡到小端孔壁，进一步强化杆身的抗弯曲变形能力，即便是在爆震等极端工况下，也能将形变量控制在设计允许范围内。大端与连杆盖的结合面做了定位结构设计，保证装配时的同轴度精度，避免反复拆装后出现配合错位，轴瓦安装位的定位槽结构也完整还原，可匹配标准规格的薄壁轴瓦，不需要二次修改结构即可直接用于虚拟装配验证。小端的衬套安装孔预留了合适的过盈量区间，同时在小端孔壁设计了润滑油道连通结构，可将曲轴箱内的压力润滑油引导至活塞销配合面，形成稳定油膜降低摩擦磨损。整个模型的所有过渡圆角、拔模斜度、螺栓沉孔等细节都按照实际加工工艺要求设计，没有出现无法落地的理想化结构，不管是用于新入行的结构设计师理解连杆受力逻辑，还是用于动力单元的改装方案验证、教学教具开发，都能提供准确的结构参考。
