内燃机配气机构凸轮轴结构设计

凸轮轴作为内燃机配气系统的核心执行部件，直接决定气门开启与关闭的时序、升程规律，是保障发动机进排气效率、燃烧稳定性与动力输出平顺性的关键零件。从实际应用场景来看，这类凸轮轴广泛适配小排量往复式内燃机，覆盖乘用车动力单元、小型通用发电机组、园林机械动力头等多个使用场景，其工作状态直接关联整机的动力响应、燃油经济性与排放表现。

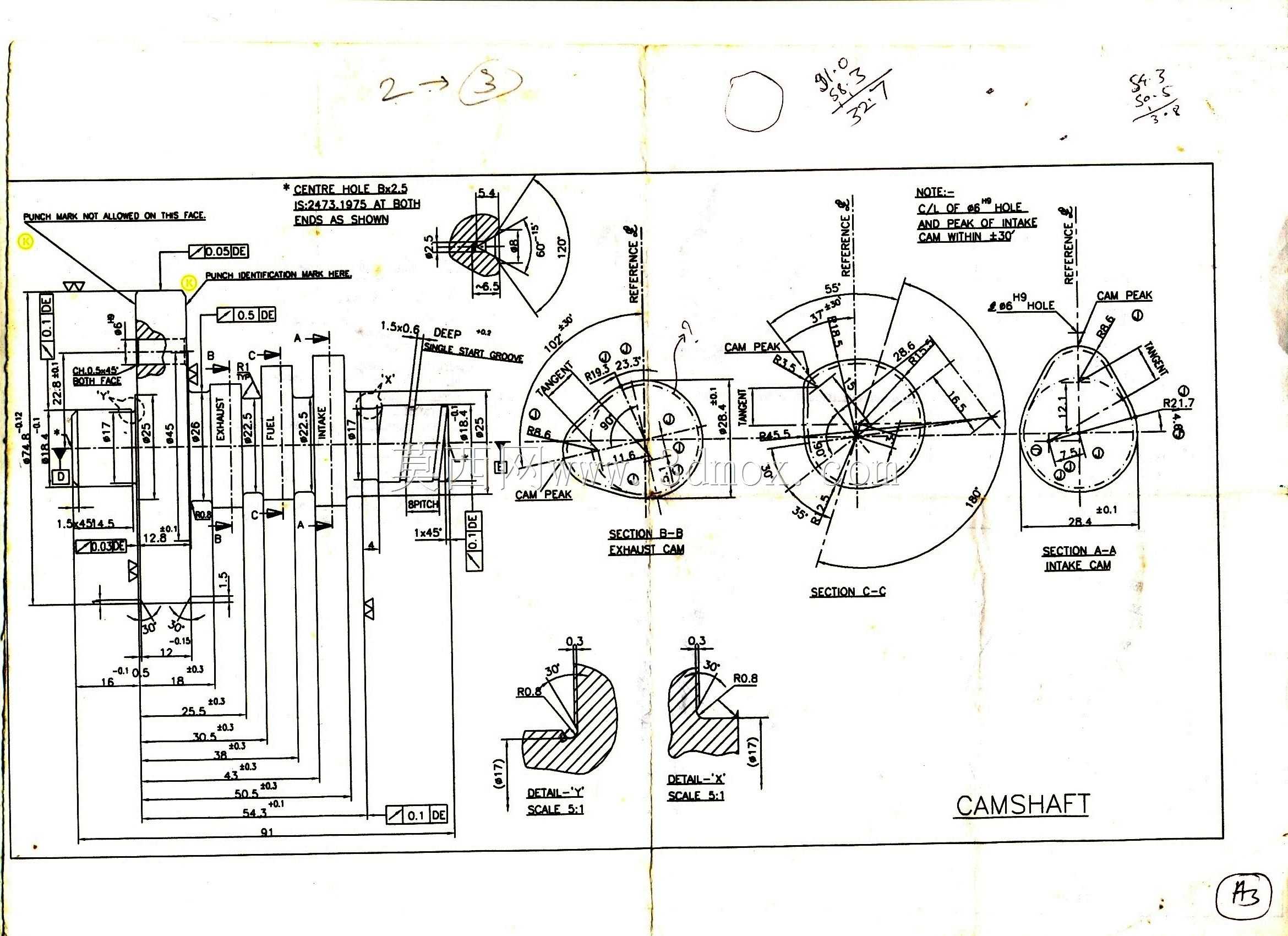

从功能特性层面分析，该凸轮轴集成多组不同型线的凸轮结构，分别对应进气、排气工位的驱动需求，轴身设置有阶梯轴段、定位轴颈与键槽结构，可实现与正时齿轮、轴承座的精准装配定位。凸轮型线采用多段圆弧拟合设计，兼顾气门开启的快速响应与落座缓冲需求，避免气门启闭过程中出现冲击异响与密封面磨损，同时轴身预留的润滑油道孔可在运转过程中为凸轮工作面、轴颈配合面提供持续压力润滑，降低高转速工况下的摩擦损耗。

在设计思路上，该结构优先保障配气相位的精度冗余，各凸轮周向角度偏差控制在极小公差范围内，轴颈的同轴度、圆柱度公差均按高转速旋转件的要求设定，避免长期运转后出现轴系跳动、凸轮磨损不均的问题。从结构细节来看，轴端设置的定位结构可实现与正时传动部件的无滑差连接，确保曲轴与凸轮轴的传动比恒定，避免配气相位偏移引发的动力下降、气门碰撞活塞等故障。

从安装边界与尺寸配合来看，各轴颈直径按支撑跨距做差异化设计，既保证轴系整体刚性，又控制零件整体重量，降低旋转惯量对正时传动系统的冲击。凸轮工作面的轮廓精度直接决定气门升程曲线的准确性，设计中针对不同工况下的凸轮接触应力做了校核，确保在额定转速范围内工作面接触应力处于材料许用范围内，延长零件使用寿命。轴身的退刀槽、圆角过渡结构均做了应力释放优化，避免热处理与长期交变载荷作用下出现应力集中开裂的问题。

在实际装配过程中，该凸轮轴需配合对应规格的滑动轴承或滚动轴承安装于缸盖凸轮轴室，轴向定位通过轴肩与止推片实现，轴向间隙控制在合理范围，既避免热胀冷缩引发的卡滞，又防止轴向窜动影响配气相位精度。各凸轮与气门挺柱的接触为线接触副，设计中匹配了对应的表面硬化处理要求，提升工作面耐磨性能，满足内燃机全生命周期的使用需求。
