三角铰接式机械连接支撑构件

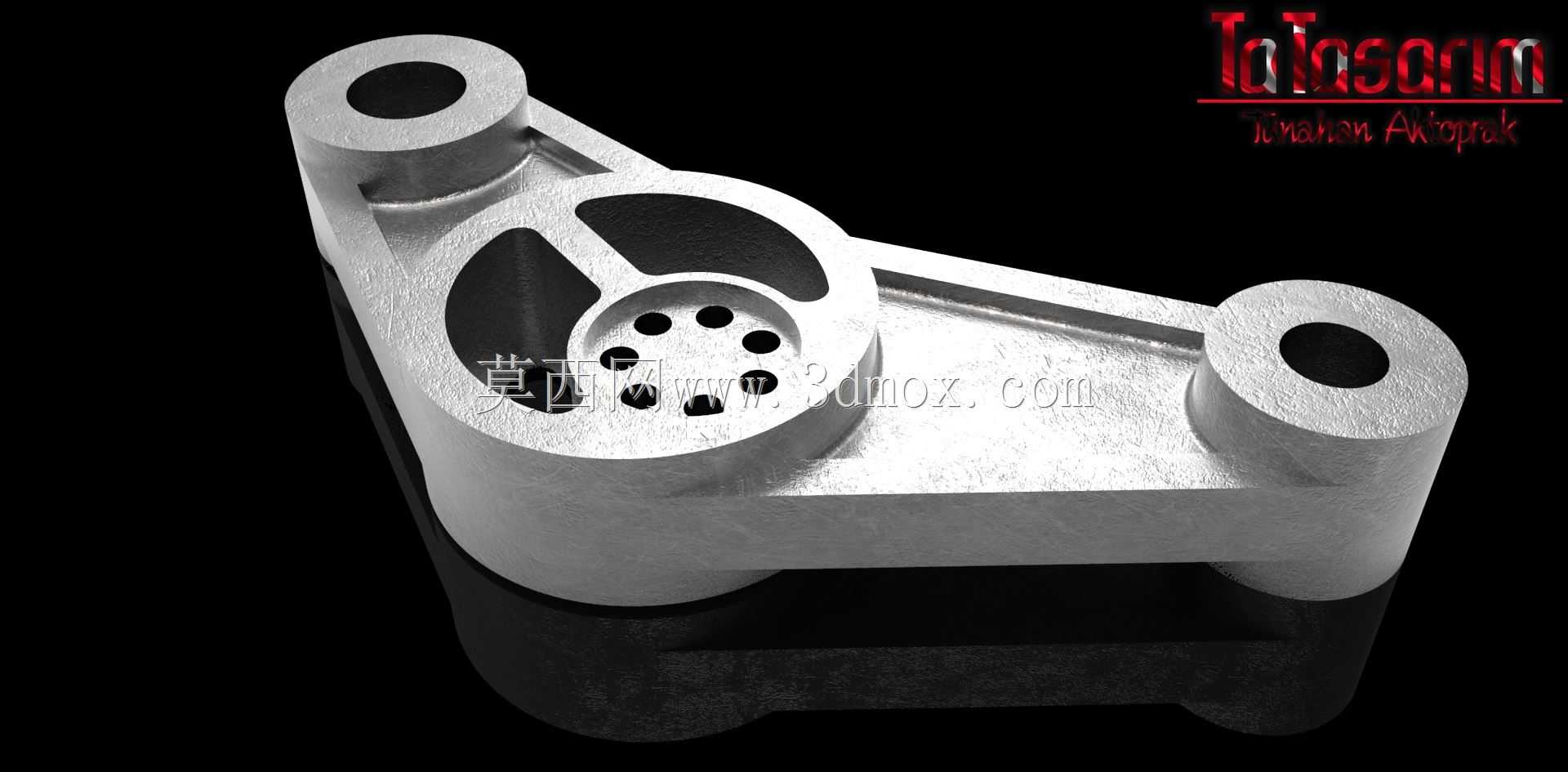

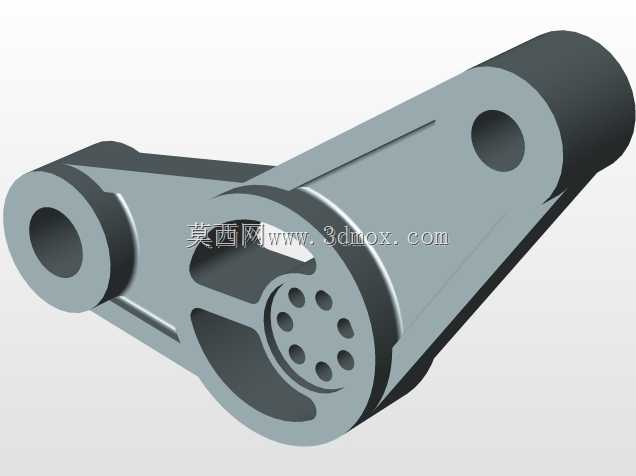

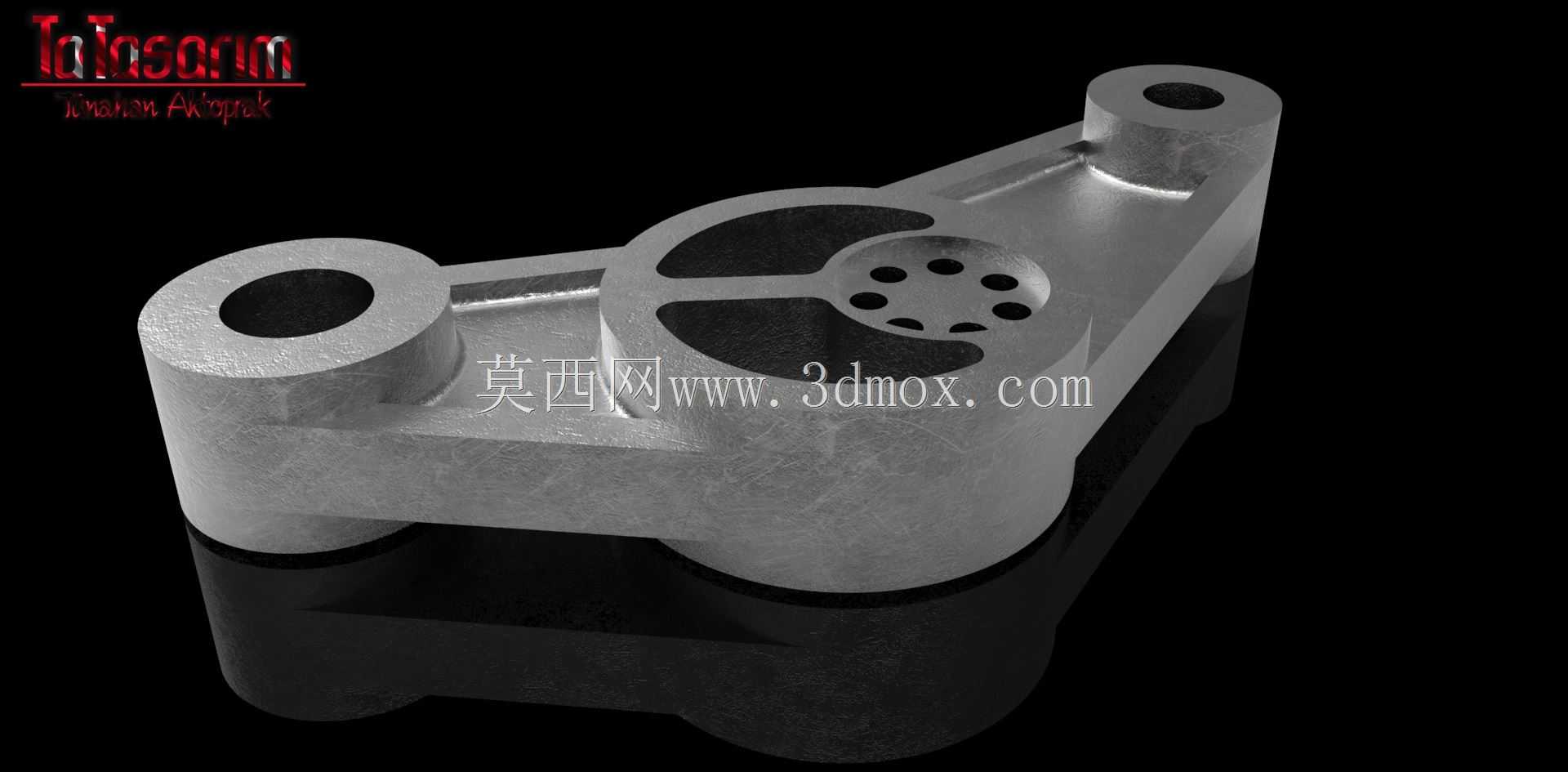

这类三角构型的铰接支撑构件，常见于中小型自动化生产线的连杆传动单元、轻工包装设备的摆臂连接部位，也会作为小型工装夹具的角度调节基座使用，核心作用是在两个做定角度往复摆动的传动部件之间，提供稳定的铰接支撑与载荷传递路径。从结构设计逻辑来看，整体采用三角形布局并非随意选择，而是利用三角形的结构稳定性，在承受交变摆动力矩时降低结构形变，三个端点的铰接孔分别对应不同的连接需求：两个带贯通通孔的圆柱凸台作为固定铰接端，用于和设备机架上的固定销轴配合，孔内可镶嵌自润滑铜套来降低长期往复摆动的磨损量，凸台的厚度尺寸经过载荷校核，能够承受常规工况下1000N以内的径向剪切力，不会出现孔位开裂的问题。中部的大尺寸带镂空腔体的回转结构是活动铰接端，内部的六个均匀分布的小孔用于和摆臂端的连接法兰通过螺栓锁紧，镂空的筋条设计在保证整体结构强度的前提下，大幅降低了构件自身重量，减少摆动过程中的惯性负载，避免驱动端因为惯量过大出现启停冲击。设计时需要重点关注三个铰接孔的中心距公差，通常要控制在±0.02mm以内，否则装配后会出现铰接卡滞、摆动不畅的问题，两个固定铰接孔的轴线平行度也需要严格管控，平行度超差会导致销轴装配后产生附加弯矩，加速销轴和孔位的磨损。安装边界方面，构件整体的外轮廓没有突出的锐边，所有棱边都做了R2左右的倒角处理，避免装配时划伤操作人员，底部的平面作为安装基准面，平面度要求控制在0.03mm以内，保证和机架安装面贴合时不会出现间隙，锁紧螺栓后不会产生额外的装配应力。这类构件通常采用铝合金压铸或者45号钢精密铸造后做机加工成型，表面根据使用场景做阳极氧化或者发黑处理，提升防锈耐磨性能，在实际选型替换时，除了核对三个铰接孔的中心距尺寸，还要确认活动端的安装孔位分布圆直径，保证和配套摆臂的法兰孔位完全匹配，避免出现无法装配的问题。
