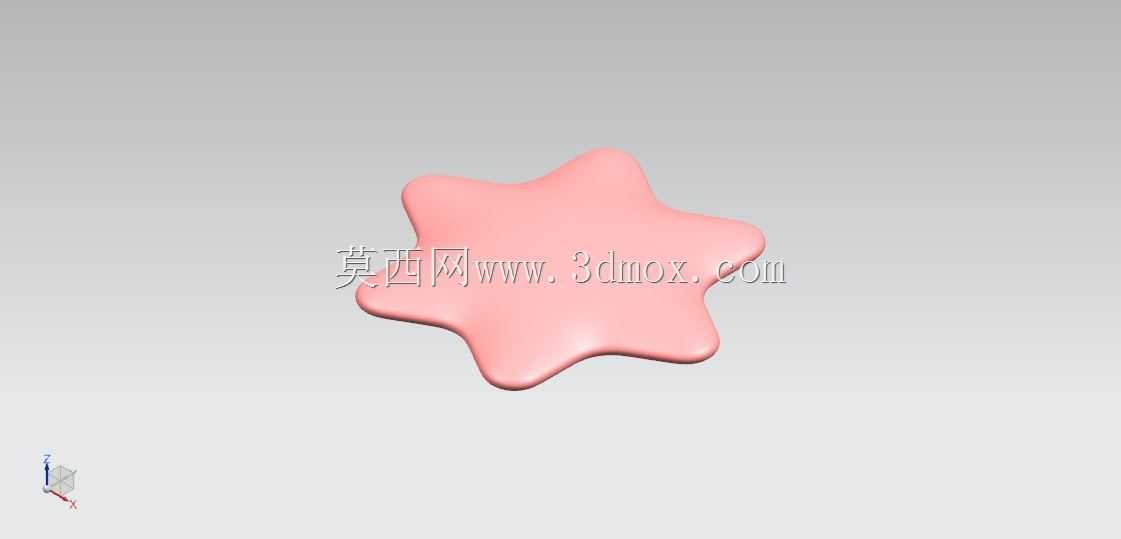

六瓣星形曲面填充造型结构设计

该星形曲面填充结构，在日常工业设计场景中常作为装饰端盖、软质接触垫、儿童用品防滑接触面的基础构型使用，区别于常规圆形、多边形平面结构，六瓣外凸的弧形轮廓能在接触受力时分散局部压强，避免硬接触带来的表面刮损，同时柔和的弧面过渡也能消除尖锐棱角带来的磕碰风险，在民用消费品、小型设备防护结构领域有较高的复用价值。从结构设计逻辑来看，整个造型以中心对称作为基础约束，六个瓣形轮廓采用等曲率圆弧过渡衔接，相邻瓣之间的内凹弧与外凸弧保持连续的G2曲率连接，不存在曲率突变的棱边，做曲面填充时能保证整张曲面的光顺度，不会出现局部褶皱、曲率断层的问题，后续如果做注塑成型、软胶包覆或者曲面铣削加工，都能避免因曲面质量问题导致的加工刀路卡顿、脱模应力集中等问题。在实际建模过程中，首先需要绘制中心对称的六瓣轮廓线，所有轮廓段的端点约束在同一分度圆上，保证六个瓣的外凸尺寸完全一致，避免出现造型偏歪的问题；曲面填充时需要对轮廓线做连续的相切约束，中心区域设置平缓的曲率过渡，让整个曲面从边缘到中心形成自然的微凸弧度，既保证造型的饱满感，也能控制整体的厚度均匀性，如果后续要做实体加厚，均匀的曲面曲率能保证加厚后的壁厚偏差控制在0.2mm以内，不会出现局部壁厚过薄导致的结构强度不足，或者局部过厚导致的注塑缩痕问题。从安装边界来看，该结构的外轮廓外接圆尺寸可根据实际安装场景做等比例缩放，常规适配小型接触面的版本外接圆直径可控制在30-80mm区间，曲面整体的凸起高度不超过外接圆直径的1/6，保证安装后不会突出安装面过多，影响周边部件的运动行程；如果作为防滑接触垫使用，曲面表面可根据需求增设微纹理，因为基础曲面的光顺度足够，后续附加纹理时不会出现纹理扭曲、错位的问题。在功能特性上，连续的弧面结构不存在清洁死角，作为外露部件使用时，日常擦拭清洁能完全覆盖所有表面，不会积存污渍；六瓣的对称结构也让安装时无需刻意对位，旋转任意60度都能和安装位完全匹配，降低装配时的对位难度，提升装配效率。针对不同的使用场景，该结构还可以在中心区域增设安装孔位，因为中心区域曲面曲率最平缓，开孔后不会出现孔边曲面畸变，也能保证安装紧固件后接触面的贴合度，不会出现局部翘起的问题。
