两款轻量化镂空自行车链轮设计方案

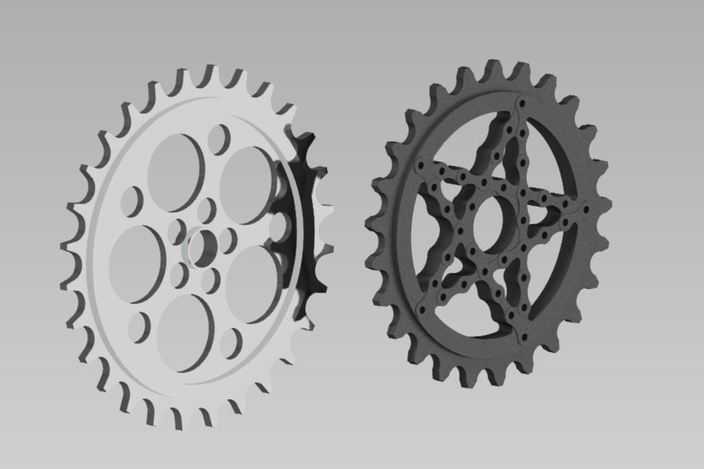

本次展示的两款链轮均采用Autodesk Inventor完成全参数化三维建模，建模过程中先依据链传动啮合标准确定齿形轮廓参数，通过齿距、齿顶圆、齿根圆的精准约束保证链轮与链条的啮合精度，避免传动过程中出现跳齿、卡滞问题。第一款链轮采用多组大小不一的圆形镂空布局，在保证轮体结构强度的前提下最大化去除冗余材料，轮盘边缘的齿形做了平滑过渡处理，建模时对每个齿的轮廓做了相切约束，保证齿面弧度均匀一致，渲染时采用哑光银白金属材质，模拟铝合金阳极氧化后的表面质感，材质参数调整了粗糙度与金属度数值，还原出轻质金属零件的细腻磨砂质感，轮体的圆形镂空做了等距阵列排布，既保证视觉上的对称美感，也让轮体各部位受力均匀，避免应力集中导致的轮体变形。第二款链轮采用星形镂空支撑结构，以中心安装孔为核心向外延伸出五组对称的支撑臂，支撑臂之间形成三角形稳定结构，在大幅降低轮体重量的同时保证了径向与周向的结构强度，建模时对支撑臂的连接处做了圆角过渡处理，消除尖锐棱角带来的应力集中风险，渲染时采用哑光深灰金属材质，模拟高强度钢材经过喷丸处理后的表面效果，材质添加了细微的颗粒质感提升真实度，齿形部分做了加厚处理，适配大扭矩传动场景的使用需求。两款链轮的设计均围绕轻量化与结构强度的平衡展开，设计思路来源于小轮车、自行车的传动系统改装需求，通过镂空结构在不降低传动可靠性的前提下降低轮体转动惯量，提升传动响应速度，建模过程中对安装孔的尺寸、键槽位置做了标准化约束，可直接适配常规的自行车中轴安装规格，齿形部分经过啮合仿真验证，可保证与标准链条的顺畅配合，两款模型均完成了装配干涉检查，所有结构细节均做了工程化处理，可直接用于3D打印验证或后续的机加工生产参考。
