带轮毂台阶式直齿圆柱传动齿轮

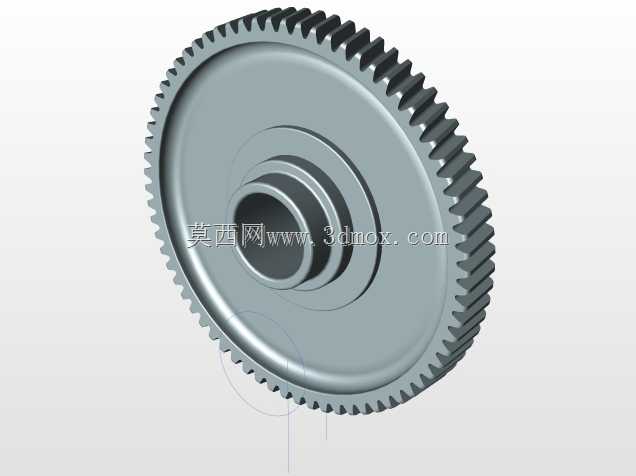

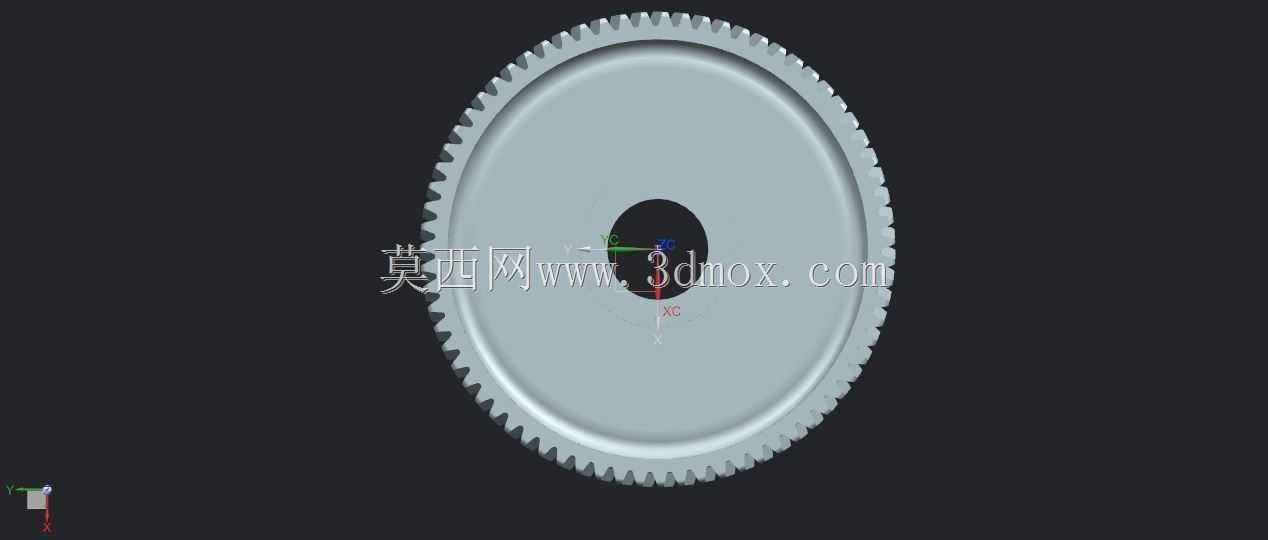

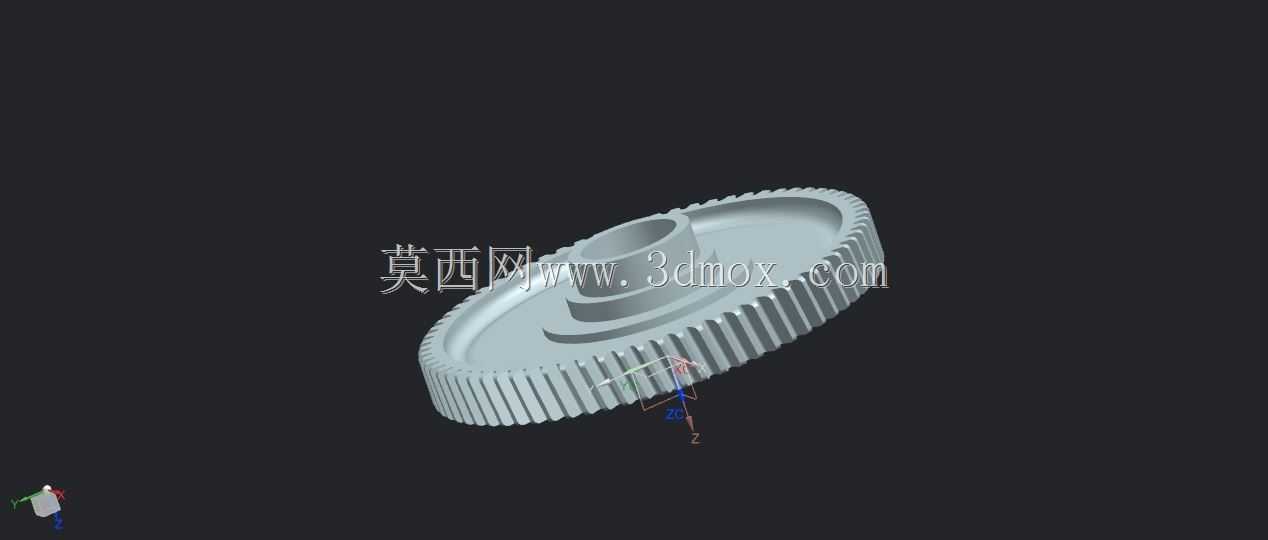

这款带轮毂台阶的直齿圆柱齿轮，主要应用在中小载荷的定比传动场景中，常见于普通机床进给箱、小型农用机械传动箱、轻工包装设备的动力传递链路里，也可作为非标自动化设备中平行轴传动的配套零件使用。从结构设计来看，齿轮采用单辐板带台阶轮毂的结构形式，轮毂处设计的多层台阶轴孔，是为了适配不同直径的传动轴安装，同时台阶端面可以直接作为轴向定位的基准面，省去额外加装轴套的工序，安装时只需将轴孔与对应传动轴配合，通过轮毂端面贴合轴肩即可完成轴向限位，配合平键就能实现周向扭矩传递。齿部采用标准渐开线直齿齿形，齿向与齿轮轴线平行，这种齿形设计的优势在于加工工艺成熟，滚齿、插齿均可完成加工，后期维护更换时配件通用性强，啮合过程中不存在轴向力，对支撑轴承的轴向载荷要求低，能降低配套轴承的选型成本。齿轮的辐板部分采用等厚度薄辐板设计，在保证轮体整体刚性的前提下，尽可能降低零件自身重量，减少传动过程中的转动惯量，避免设备启停时因惯量过大带来的传动冲击。从安装边界来看，齿轮的最大外缘由齿顶圆决定，安装时需要保证相邻啮合齿轮的中心距偏差控制在允许的公差范围内，同时齿侧间隙要符合对应模数齿轮的配合要求，避免间隙过大导致传动回程误差超标，或是间隙过小出现卡齿、齿面异常磨损的问题。轮毂部分的外圆直径小于齿根圆直径，不会在啮合过程中与配对齿轮产生结构干涉，台阶孔的各段长度根据常用传动轴的配合长度设计，既保证配合面有足够的接触面积传递扭矩，也不会出现轮毂过长挤占其他安装空间的问题。在实际使用场景中，这类齿轮通常适配的传动转速不超过每分钟1500转，传递扭矩根据模数、齿宽的不同覆盖中小扭矩区间，齿面可根据使用需求选择正火、调质或是高频淬火处理，对应不同的载荷等级与使用寿命要求。建模过程中严格遵循渐开线齿形的生成逻辑，齿根过渡曲线按照加工刀具的轨迹生成，避免出现应力集中的尖角结构，轮毂处的倒角、辐板与齿圈、轮毂的连接圆角都做了符合机械加工工艺的处理，不会出现无法加工的不合理结构，可直接作为结构设计参考、有限元分析模型或是数控加工的编程参考模型使用。
