起重吊装用弯钩式吊具结构设计

这类弯钩结构是起重吊装作业里最常见的末端承载部件，从车间内的天车吊运工位，到户外小型起重设备的挂接端，再到仓储物流里的货物吊移场景，都能见到这类结构的实际应用。它的核心作用是作为吊索与被吊物之间的可靠连接载体，既要承受起吊过程中的静载荷，也要缓冲起吊瞬间的动载冲击，避免出现脱钩、断裂这类安全隐患。

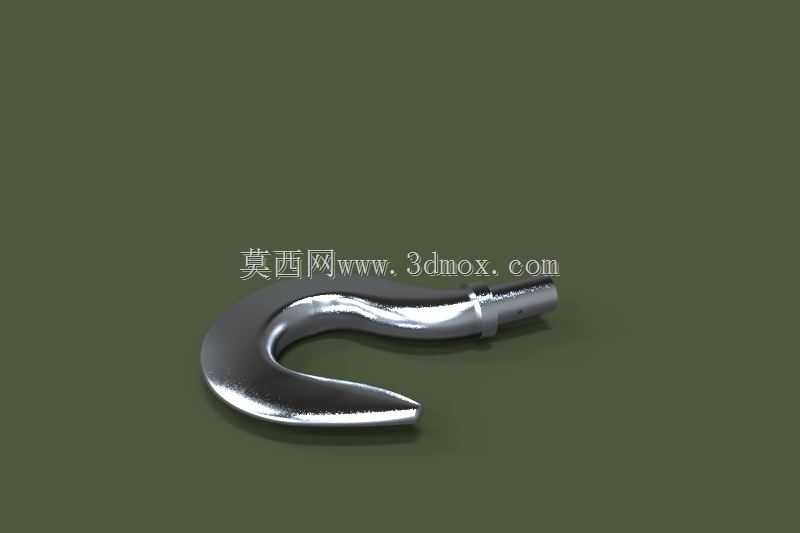

从功能特性来看，这个弯钩的钩身采用大曲率圆弧过渡设计，钩尖部位做了收窄处理但保留了足够的厚度，既方便挂入吊环、吊装带的挂耳，也能在挂接后形成足够的包裹角度，防止吊索在受力偏移时从钩口滑出。钩尾的直段部分做了等径圆柱设计，表面预留了安装定位的台阶结构，这个部位是和上方的吊环螺母、防脱挡板或者旋转吊座配合的安装边界，安装时需要保证直段插入配合座的深度不小于自身直径的1.5倍，同时配合防转销或者锁紧螺母固定，避免起吊过程中钩体出现转动窜动。

设计这类吊钩结构的时候，首先要明确额定承载对应的截面尺寸，钩身最细的弯曲部位是应力集中的核心区域，建模时要保证弯曲段的截面变化平缓，不能出现直角转折或者截面突变，否则受拉时应力集中系数会大幅提升，直接降低部件的承载安全系数。钩尖的朝向和钩身的开口角度也需要反复校核，开口角度过小会导致挂接操作困难，角度过大则容易出现脱钩风险，常规作业场景下的开口角度控制在30度到40度之间最为合适，同时钩尖端部要做微小的上翘处理，进一步降低吊索滑出的概率。

从安装适配性来说，钩尾的圆柱直径要和配套的吊座内孔保持间隙配合，间隙量控制在0.1mm到0.2mm之间，既方便拆装更换，也不会因为间隙过大导致起吊时钩体出现晃荡。钩身的整体长度要结合吊装作业的操作空间调整，过长会增加吊钩自身的重量，过短则会导致挂接时操作空间不足，容易挤伤操作人员的手部。另外这类吊钩在实际使用时，通常会在钩口位置加装弹簧式防脱挡板，建模时需要在钩身靠近开口的位置预留挡板的安装销轴孔，孔位要避开钩身的主受力截面，防止开孔削弱整体结构强度。

在不同的应用场景里，这类吊钩的尺寸适配也有区别，轻型工位使用的小载荷吊钩，钩身截面直径更小，整体外形更紧凑，适合吊运几百公斤以内的工件；重型吊装场景使用的大载荷吊钩，不仅钩身截面更粗，还会在钩尾部位增加推力轴承结构，实现吊钩的360度旋转，方便调整被吊物的朝向，避免吊索出现拧扭打结的情况。建模过程中要注意钩身弯曲部位的流线型过渡，保证整个受力路径上的截面强度均匀，不能出现局部薄弱点，同时表面要做圆滑处理，避免尖锐棱角划伤吊装带或者钢丝绳，影响吊索的使用寿命。
