NX练习用异形机械连接结构件

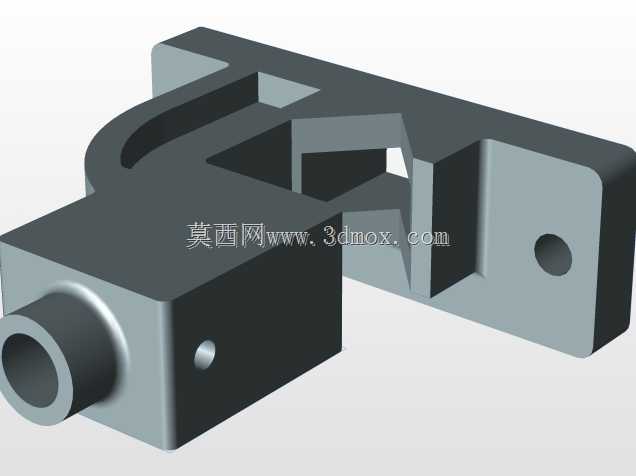

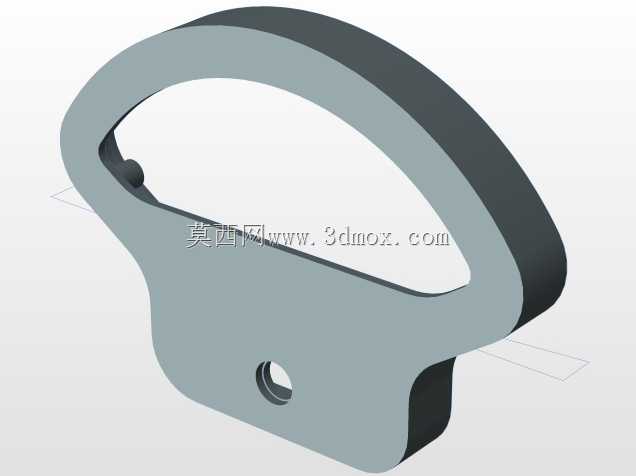

这类异形连接结构件常出现在非标自动化设备的工位衔接部位，也可作为小型工装夹具的主体承载构件使用，日常多承担相邻执行部件的定位衔接、管路导向以及辅助支撑的复合功能，在小型检测设备、半自动装配工位的侧装执行端应用较多。从结构设计逻辑来看，构件左侧的带孔圆柱段是管路或轴类零件的穿接通道，圆柱外壁的小孔用于紧定螺钉的锁止固定，可避免穿入的轴件或管路出现轴向窜动；中部的镂空开槽结构并非减重设计的冗余处理，而是为相邻运动部件预留的运动避让空间，能避免构件与往复运动的拨叉、摆杆等零件发生运动干涉，同时开槽的侧壁可作为运动行程的硬限位面，控制执行件的极限摆动角度。右侧的带孔平板是整个构件的安装基准面，两个安装孔的孔位公差需控制在±0.02mm范围内，安装时通过螺栓将构件整体固定在设备的基板或立板上，平板与中部主体的垂直公差直接影响左侧穿接轴的同轴度，设计时需将该形位公差作为核心管控项。构件整体的安装边界需注意，左侧圆柱段伸出安装面的长度需匹配对接部件的接口深度，中部弧形结构的外轮廓需与周边布线、走管的路径预留至少3mm的安全间隙，避免设备运行过程中管线与构件发生摩擦破损。建模过程中需重点关注各特征的过渡圆角处理，尤其是直角衔接处的圆角不能省略，否则实际加工时会出现应力集中问题，长期受交变载荷的情况下容易在转角处产生裂纹；同时圆柱段内孔的粗糙度需达到Ra1.6，保证穿接的轴件或管路能够顺畅滑动，不会出现卡滞问题。这类结构作为建模练习素材，能够帮助初学者快速掌握多特征组合建模的思路，理解形位公差、安装避让、运动干涉等实际工程问题，避免建模只追求外观形似而忽略实际装配与使用的需求，练习时可尝试调整不同部位的壁厚、孔位参数，验证结构强度与安装空间的匹配性，逐步建立面向实际生产的建模思维。
