民用喷气式客机整机外观结构三维数模

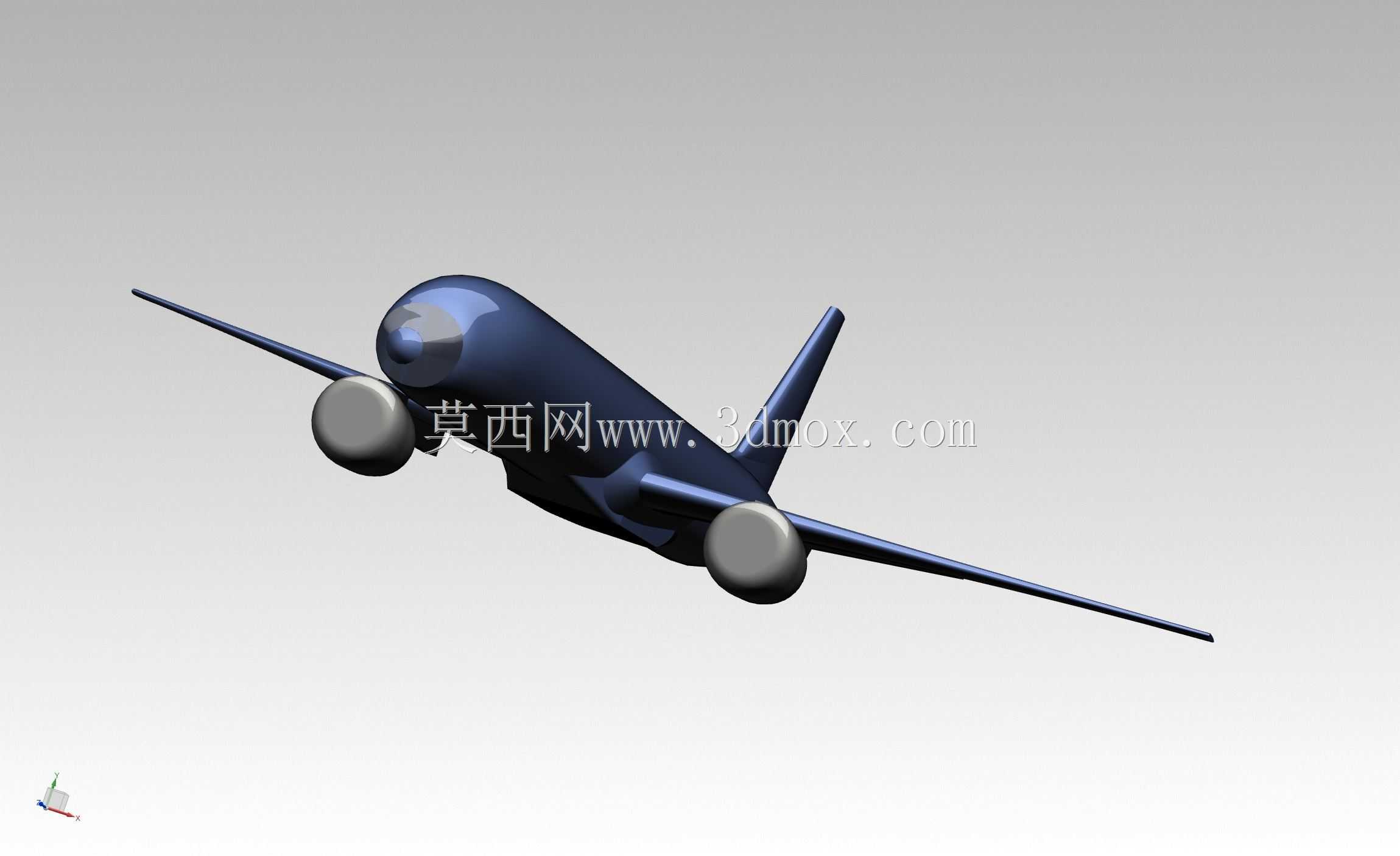

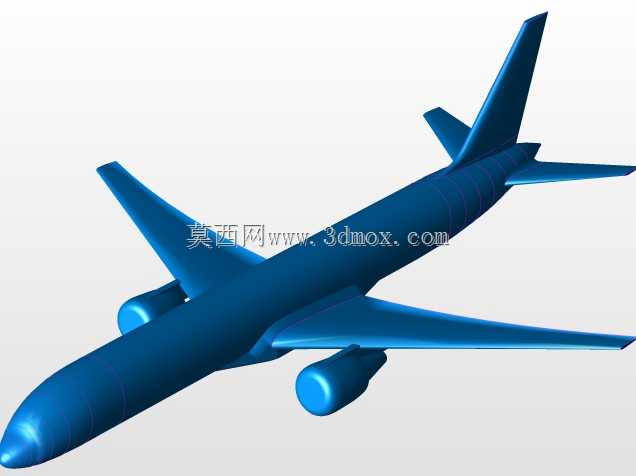

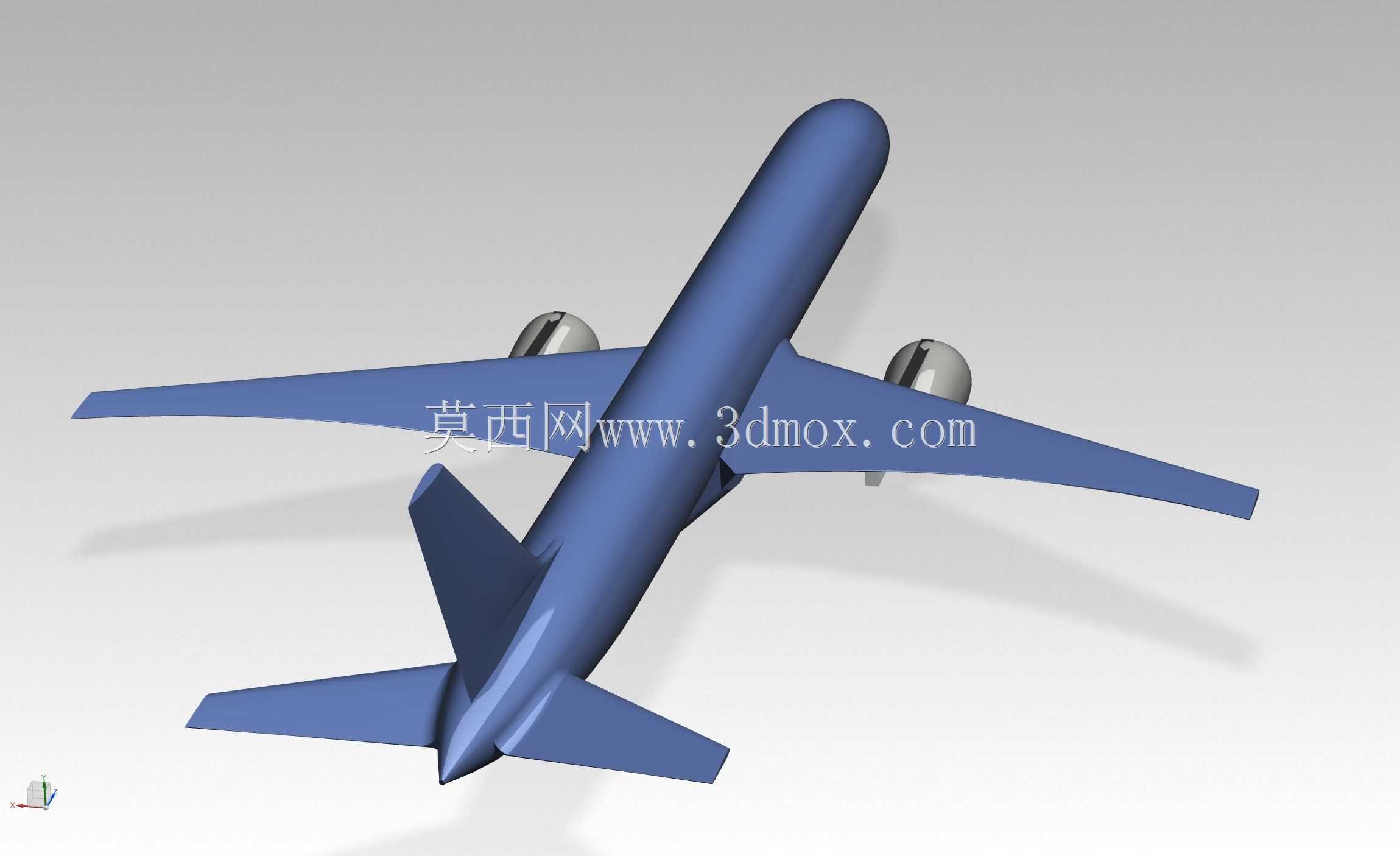

该客机三维数模完整还原了窄体民用喷气式客机的整机外部构型，建模过程中优先匹配民航干线客机的常规气动布局逻辑，机身采用等直径圆筒段加头尾整流锥的组合结构，筒段长度与机身直径的比值控制在10:1左右，符合单通道客机的客舱布置边界，能够为后续客舱内饰排布、机载设备安装预留充足的内部空间。机翼采用下单翼后掠布局，后掠角度匹配高亚音速飞行的减阻需求，翼展与机身长度的比值约为0.9，翼根处做了加厚整流处理，既能够容纳主起落架收纳舱，也可预留机翼油箱的布置空间，翼下吊挂的发动机短舱采用轴对称吊舱结构，挂架长度满足发动机与机翼的安全间隙要求，避免发动机运行时的振动直接传递至机翼主体结构。尾翼采用常规垂尾加平尾的布局，垂尾后掠角度与机翼后掠角度做了匹配设计，平尾安装位置避开机翼下洗气流的核心影响区，保证飞行过程中的操纵效率。从实际应用场景来看，该数模可用于航空类专业的教学演示，帮助学员直观理解客机的整体气动布局与外部结构组成，也可作为机场地勤设备适配设计的参考基准，在设计登机梯、行李传送车、飞机牵引车等地面保障设备时，可直接提取机身舱门位置、离地高度、起落架间距等关键尺寸参数，减少前期测绘的工作量。建模过程中对机身曲面做了连续顺滑处理，所有蒙皮拼接处均做了曲率过渡，避免出现曲面棱角影响气动仿真的计算精度，机身头部的雷达罩采用椭球整流构型，曲率变化符合雷达波穿透的结构要求，驾驶舱风挡的倾斜角度匹配民航客机的常规视野设计规范，能够保证飞行员在起降阶段的前方视野覆盖范围。起落架部分采用前三点式布局，前起落架布置在机头下方筒段位置，主起落架对称布置在翼根下方的机身加强框位置，机轮间距与轮距参数匹配窄体客机的跑道滑行转弯半径要求，能够满足4E级以上机场跑道的滑行适配需求。
