航空用新型旋转斜盘传动结构设计

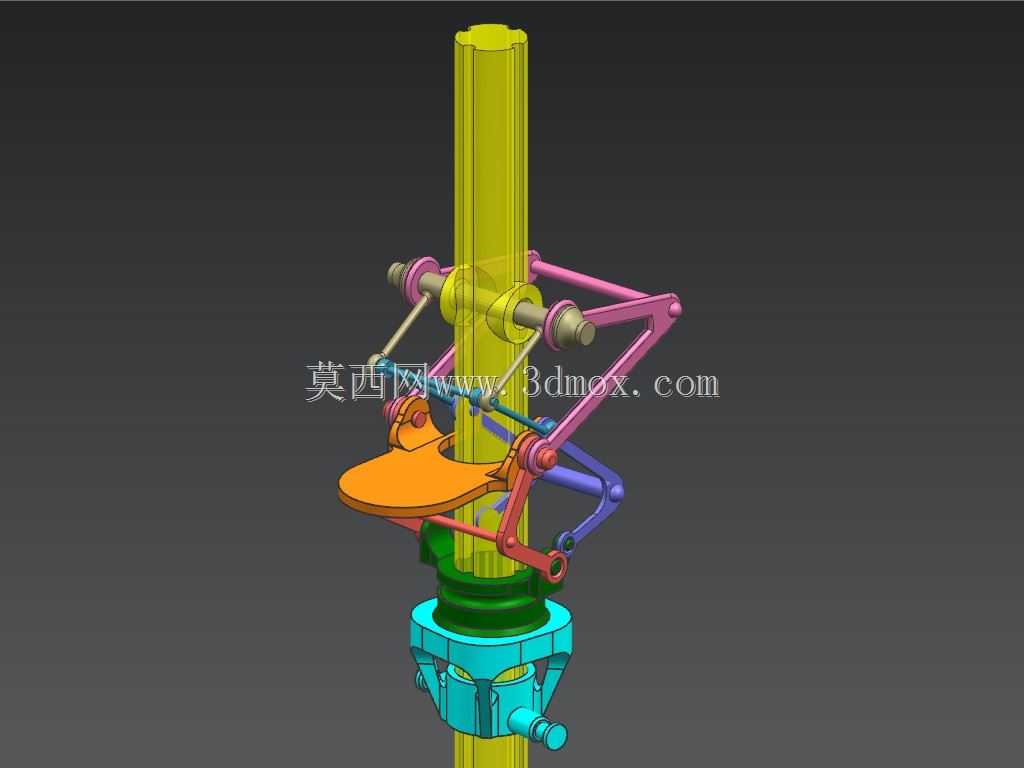

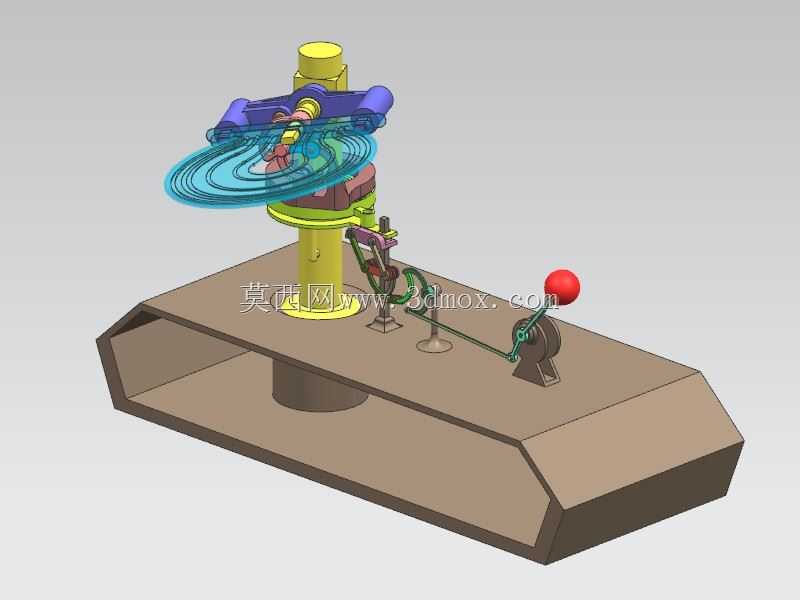

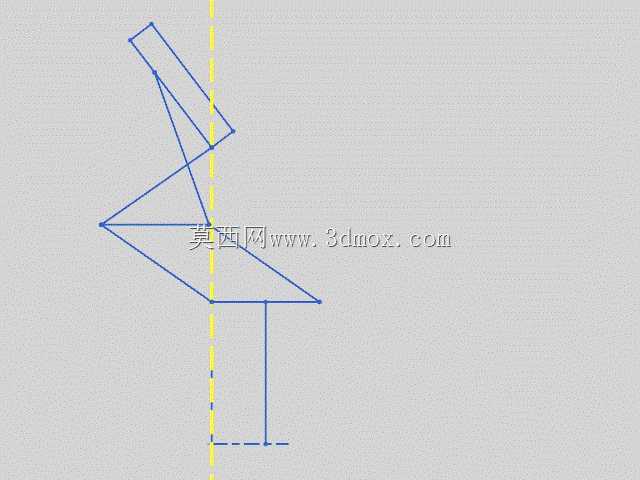

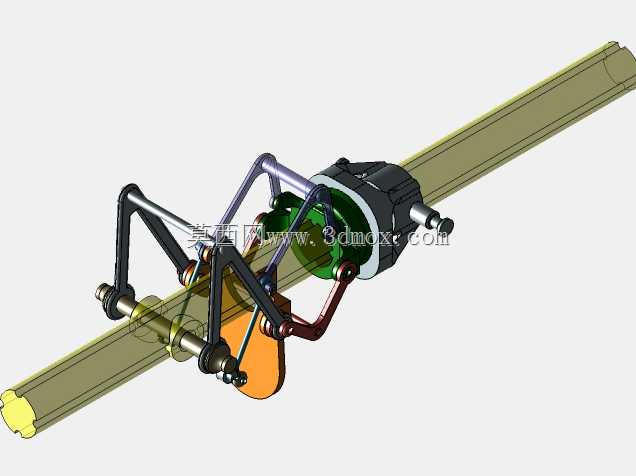

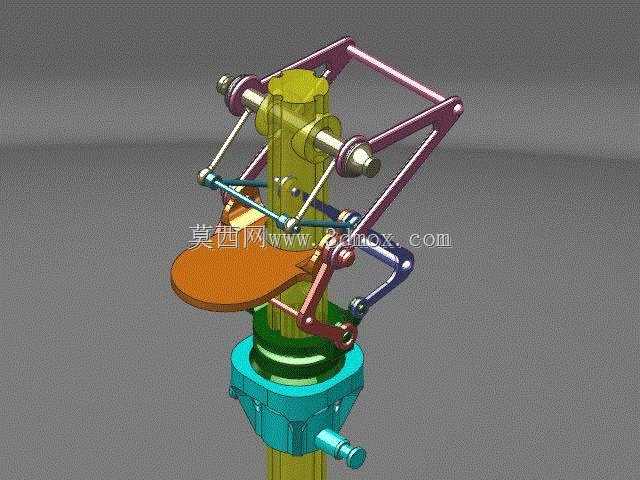

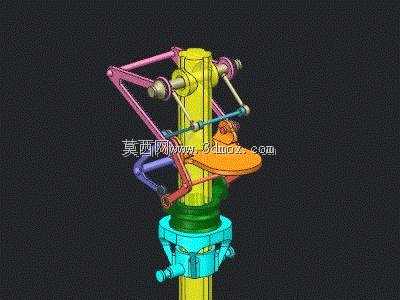

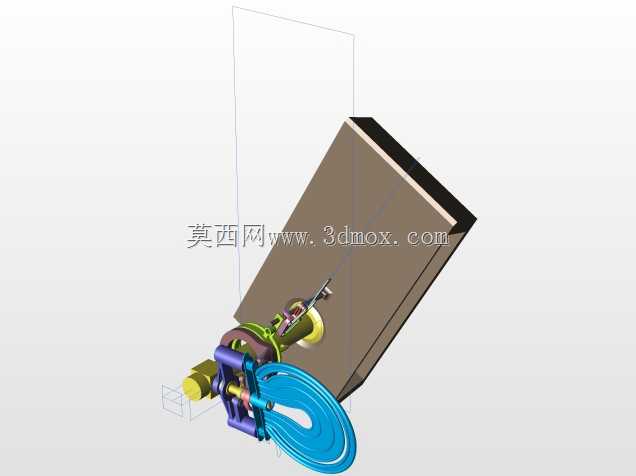

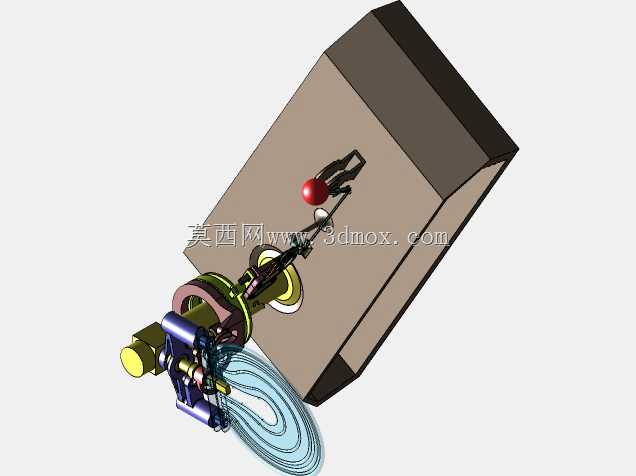

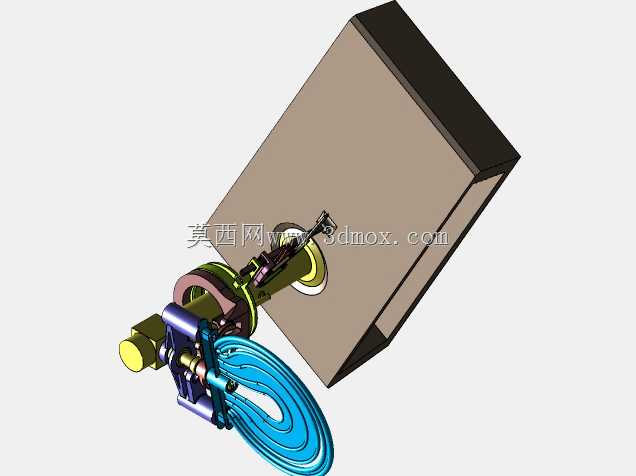

该旋转斜盘结构主要应用于航空旋翼类飞行器的传动系统中，是连接主轴动力输出与旋翼桨叶变距操控的核心传动部件，承担着将主轴的旋转动力传递至桨叶、同时将操控端的线性位移转化为桨叶周期变距与总距调整动作的关键作用，直接决定飞行器旋翼的姿态控制精度与动力传递效率，在直升机、垂直起降固定翼飞行器等需要旋翼变距操控的航空设备中是不可或缺的核心传动组件。在实际运行场景中，该结构随主轴同步高速旋转，同时需要承接来自操控拉杆的非旋转侧控制输入，通过自身的旋转-非旋转界面转换，将静态的操控位移精准传递到旋转状态的桨叶夹头，实现桨叶迎角的实时调整，以此控制飞行器的升力大小、飞行姿态与行进方向，能够在高转速、持续交变载荷的工况下保持稳定的传动精度，避免传动间隙带来的操控滞后或姿态抖动问题。从功能特性来看，该结构采用多连杆铰接式传动布局，将斜盘的上下滑动与倾斜摆动通过多组对称布置的连杆传递至桨叶安装端，铰接点位均设置有耐磨衬套结构，能够降低长期往复转动带来的磨损量，延长结构的维护周期；非旋转侧与旋转侧的斜盘分体设计通过轴承组实现相对转动，既保证旋转侧随主轴同步运转无卡滞，又能让非旋转侧精准响应操控输入的位移量，不会随主轴产生跟转现象，保障操控动作的精准性。在设计思路上，该结构采用中心主轴贯穿式布局，所有传动连杆均围绕中心轴对称布置，能够让高速旋转过程中各方向的离心力相互抵消，降低旋转带来的振动载荷；斜盘的导向结构与主轴采用花键配合，既可以沿主轴轴向滑动实现总距调整，又可以绕铰接点倾斜摆动实现周期变距，两个自由度的运动互不干涉，同时设置有限位结构避免超行程动作导致的机构卡滞；各连杆的长度经过精准匹配，保证斜盘倾斜时各桨叶的变距量符合气动设计要求，减少变距过程中的气动载荷突变。从安装边界来看，该结构整体沿中心主轴轴向布置，下端与主轴动力输出端的基座连接固定，上端延伸至桨叶安装位，径向尺寸围绕主轴均匀向外延伸，安装时需要保证中心轴与主轴的同轴度误差在允许范围内，各铰接点的转动副需要预留足够的活动间隙避免热胀卡滞，整体结构紧凑，在有限的径向安装空间内实现了双自由度的运动传递，适配航空设备对传动结构轻量化、高可靠性的设计要求，能够在复杂的空中工况下长期稳定运行，保障飞行器的操控响应速度与飞行安全性。
