螺旋顶升承重部件三维结构设计

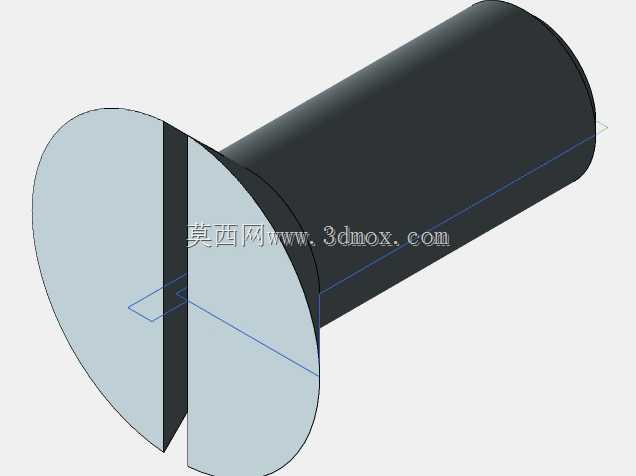

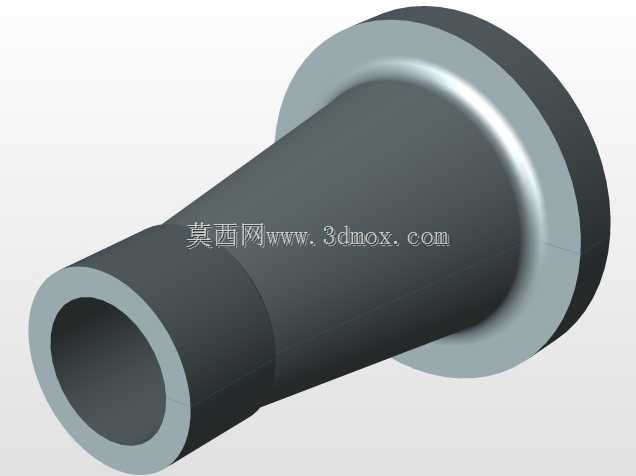

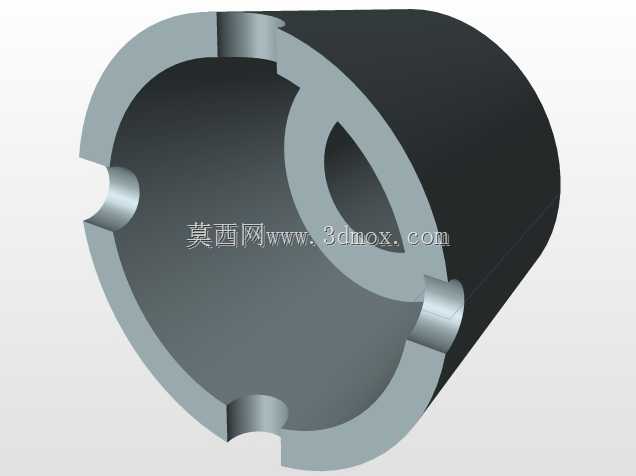

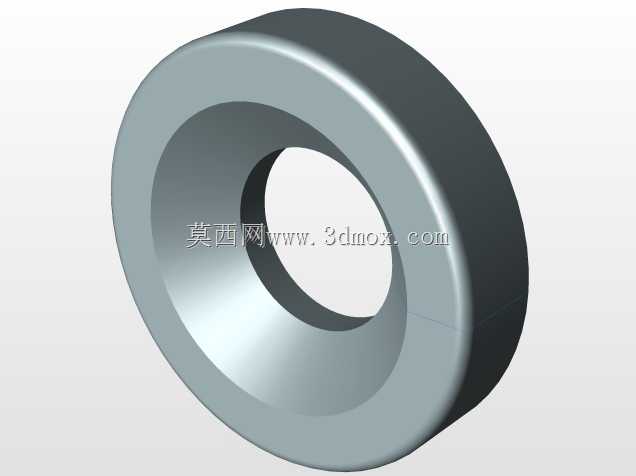

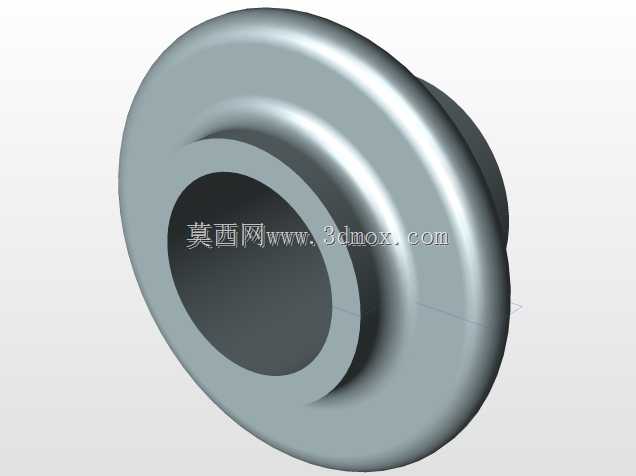

在设备检修、重物移位、工装调平这类需要小行程精准顶升的作业场景里，这类螺旋顶升核心构件的结构合理性直接决定作业的安全冗余与操作顺畅度。不同于液压类顶升部件容易出现的泄压回落风险，纯螺旋副传动的结构依靠螺纹自锁特性，能在顶升到位后长期保持支撑状态，不需要额外增加锁止机构，很适合用在固定工位的长期承重支撑场景，比如生产线工装的水平校准、重型设备安装时的位置微调、小型构件装配时的高度匹配。从结构设计逻辑来看，这个部件的核心是通过螺旋副将回转运动转化为直线顶升动作，大直径的端板是直接接触被支撑重物的承载面，设计时特意加大了端板的外径尺寸，一方面能分散接触应力，避免被支撑件的接触面因为局部压强过大出现压痕变形，另一方面也能在顶升过程中减少侧倾风险，哪怕重物的重心有小幅偏移，大尺寸端板也能提供足够的支撑力矩。圆柱段的内部加工有连续的传动内螺纹，和配套的顶升螺杆配合时，螺纹牙型选用的是传动效率适中、自锁性能可靠的梯形牙，既不会因为传动阻力过大导致操作费力，也能保证在承重状态下不会出现自动反转回落的问题。端板上开设的对称开槽，是为了适配现场的安装固定需求，既可以穿过螺栓将整个部件固定在底座支架上，也能配合卡块实现快速拆装，在需要频繁更换顶升点位的作业场景里，这种开槽结构能大幅减少安装对位的时间。设计时需要重点控制的尺寸边界包括端板的平面度，要是承载面平面度超差，顶升时会出现偏载，局部螺纹牙的受力会成倍增加，长期使用容易出现牙型磨损甚至崩裂的问题；圆柱段的内螺纹和端板承载面的垂直度也需要严格控制，不然顶升过程中螺杆会出现别劲，不仅操作力矩变大，还会加剧螺纹副的不均匀磨损。另外，端板的厚度是根据额定顶升载荷计算得出的，要保证在最大承重状态下，端板的弯曲变形量在允许范围内，不会因为变形导致支撑面倾斜。这类构件在实际使用时，通常会配套加力杆或者棘轮扳手来驱动螺杆回转，不需要额外的动力源，在无电源的野外检修场景、空间狭小无法布置液压管路的工位上，这种纯机械结构的顶升部件适用性更强，而且维护成本极低，只需要定期在螺纹副处涂抹润滑脂，就能保证长期顺畅使用，不会像液压件那样出现密封件老化漏油的问题。
