手动螺旋顶升起重工具结构装配模型

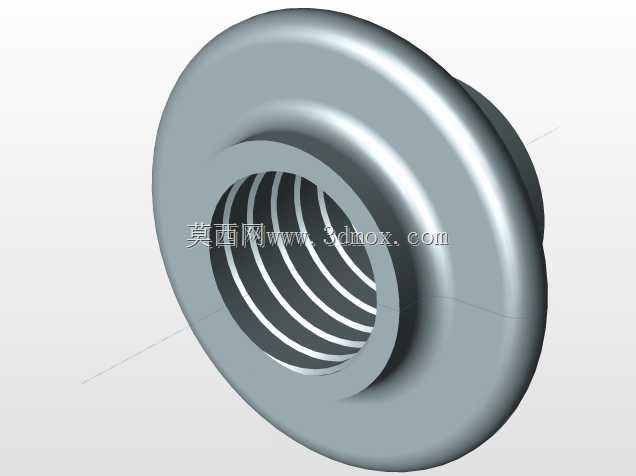

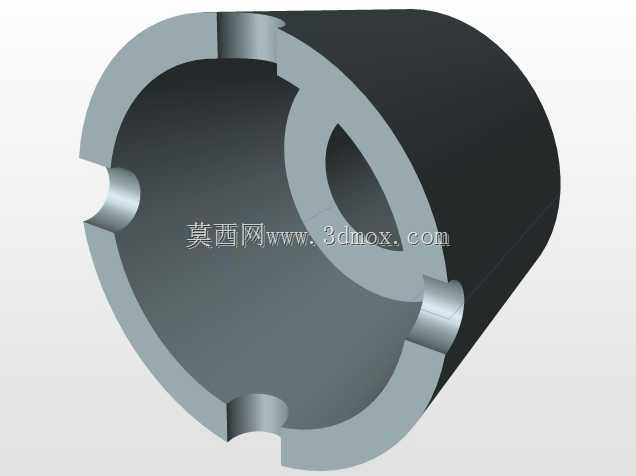

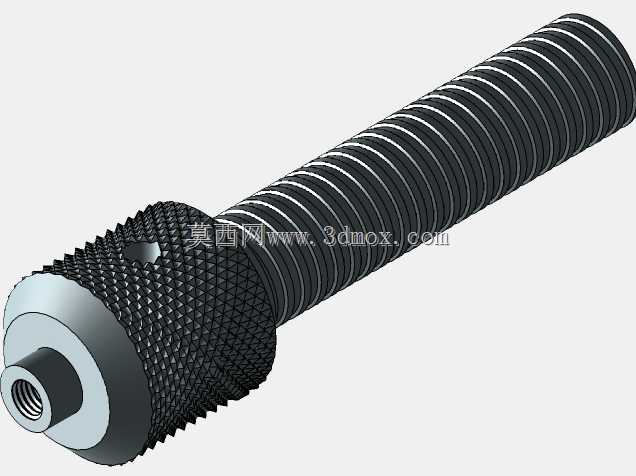

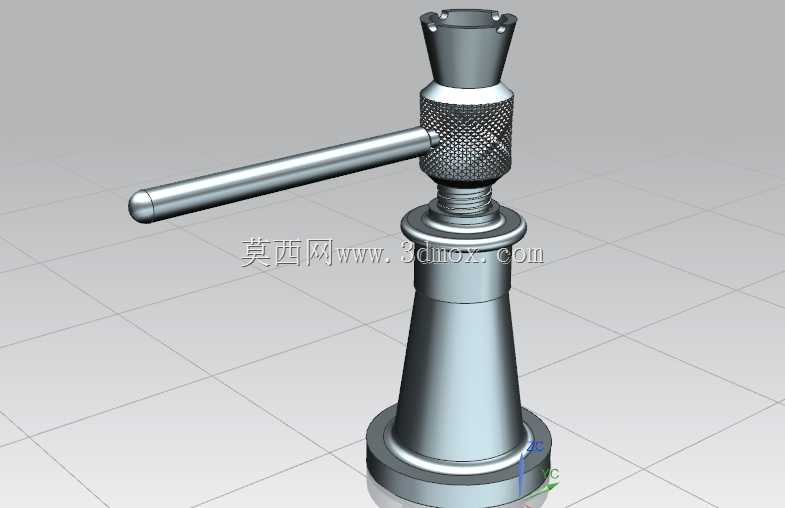

在设备检修、小型构件安装、模具拆装等作业场景里，这类手动螺旋顶升工具是工位上常备的辅助器具，不需要外接动力源，完全依靠人力操作即可完成小吨位重物的顶升、支撑与高度微调，适配没有供电条件的野外抢修、狭小空间内的设备调平作业，相比液压类顶升工具，不存在密封件老化泄漏、长期支撑泄压下沉的问题，支撑状态的结构稳定性更强，适合长时间固定支撑重物的工况。从结构设计逻辑来看，整套模型完整还原了螺旋顶升机构的全部装配关系，底座采用锥台过渡结构，底部大直径支撑面直接接触承载基面，锥段向上收窄衔接螺杆导向套，既保证了支撑状态的抗倾覆能力，又控制了整体自重，不会因为底座过于厚重增加搬运负担。中部的传动螺杆采用梯形传动螺纹，具备自锁特性，当顶升操作停止后，螺纹副的摩擦阻力可以自动锁止当前高度，不需要额外加装锁止销或者制动结构，操作安全性有结构层面的保障。侧面的操作杆采用长力臂设计，与螺母套径向孔配合，操作人员施加较小的圆周力即可带动螺母套旋转，将回转运动转化为螺杆的直线顶升动作，螺母套外圈加工有网纹滚花，在需要微调高度、小行程调整的时候，可以直接用手转动滚花段完成精准调节，不需要反复插拔操作杆，适配毫米级的高度找正需求。顶部的支撑头采用内凹碗型结构，接触被顶升物件的底面时可以自动适配一定角度的接触面倾斜，避免顶升过程中出现点接触打滑、支撑偏移的问题，支撑头边缘做了倒角处理，不会刮伤被支撑工件的漆面或者加工面。整套装配模型的各零件配合边界清晰，螺杆与导向套之间采用间隙配合，保证升降过程无卡滞，螺母套与底座上端面设置有推力承载面，将顶升的轴向载荷直接传递到底座结构，避免螺纹副承受额外的倾覆力矩。从安装使用的边界尺寸来看，收起状态下整体高度适配常规工位的存放空间，操作杆伸出长度符合人体工程学操作范围，操作人员站立状态即可完成摇转操作，不需要大幅度俯身或者抬手，长时间操作的疲劳度更低。各连接部位没有易损的复杂结构，日常维护只需要定期在螺纹副涂抹润滑脂即可，拆解维护不需要专用工具，现场作业人员即可完成保养操作。
