手摇式螺旋起重千斤顶结构设计

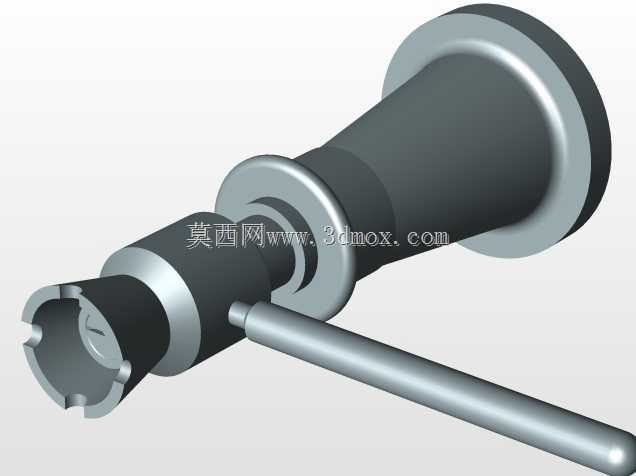

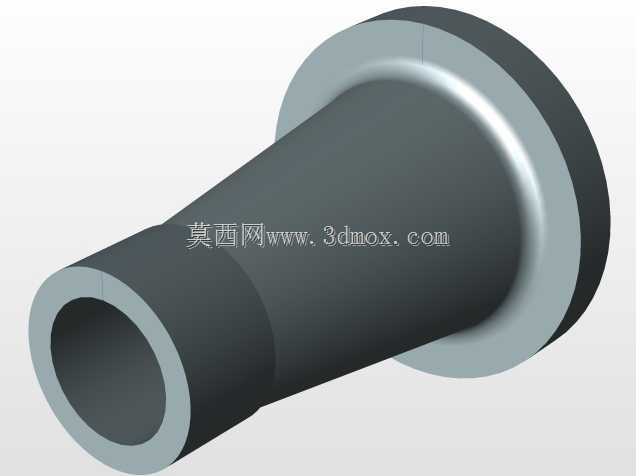

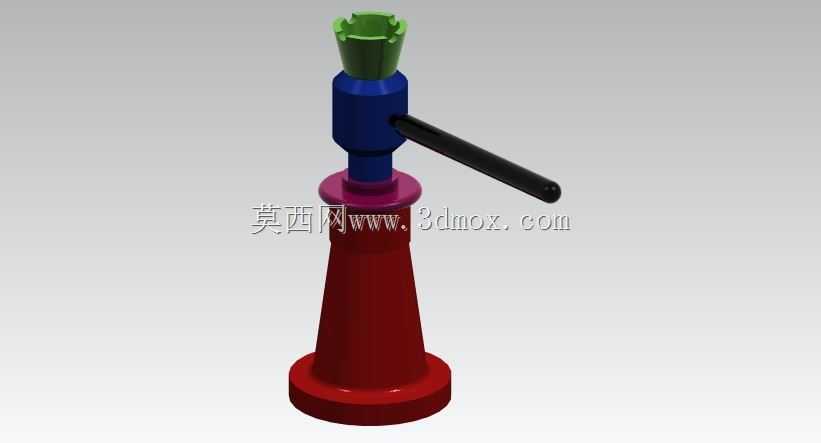

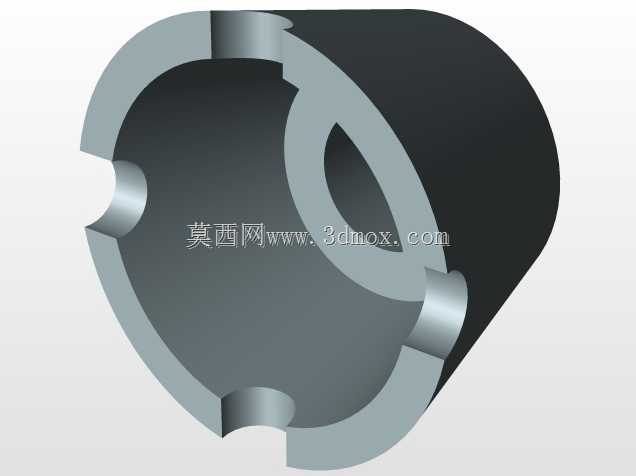

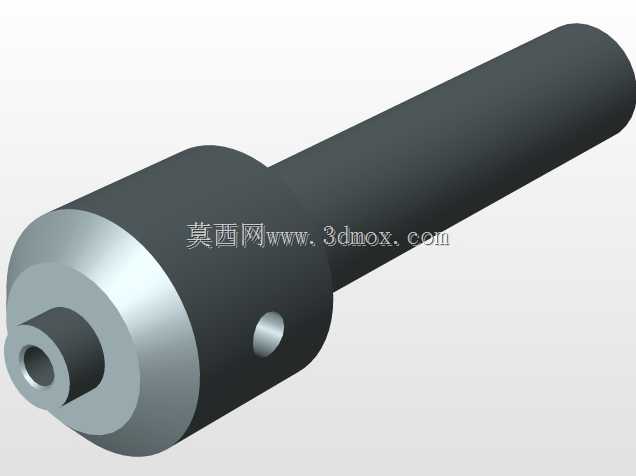

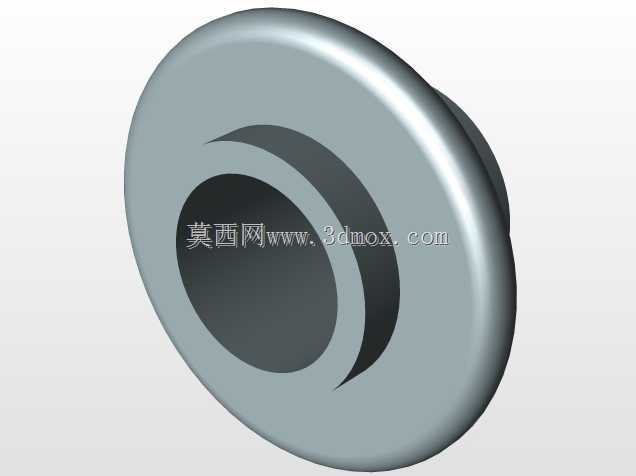

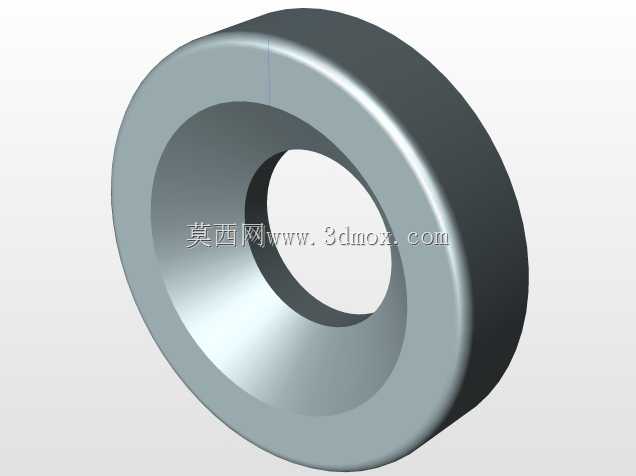

这款螺旋千斤顶是面向小型设备安装、重物短距离顶升、设备检修支撑场景设计的手动起重工具，广泛应用于机修车间设备就位、小型构件安装调整、车辆简易维修顶升、仓储重物移位支撑等日常作业场景，依靠螺旋副的机械自锁特性实现重物的稳定承载，无需额外液压介质或动力源，适配无供电、野外临时作业等复杂工况，作业过程无泄漏风险，承载稳定性优于同规格液压类顶升工具。从功能特性来看，该千斤顶采用梯形螺纹传动副作为核心传力结构，转动侧置手摇柄即可带动内部螺杆旋转，将回转运动转化为顶杆的直线升降运动，螺纹升角设计满足机械自锁要求，顶升到位后即使撤去手摇作用力，顶杆也不会自行回落，可长时间稳定支撑重物，避免作业过程中出现重物下坠的安全隐患；顶部承托头采用带防滑槽的内凹结构，可适配不同形状的被支撑件接触面，增大接触摩擦力防止支撑过程中出现滑移；底座采用大直径圆盘式结构，增大与地面的接触面积，降低单位面积接地压强，即使在硬度稍低的地面作业也不易出现沉陷，保障支撑稳定性。设计过程中优先考虑手动操作的人机合理性，手摇柄的长度经过力矩匹配计算，在额定承载范围内，操作人员无需施加过大的扳动力即可完成顶升操作，降低长时间作业的劳动强度；整体结构采用同轴分层设计，从下到上依次为底座、主支撑筒体、传动螺母座、升降顶杆、顶部承托头，各部件同轴度公差控制在合理范围内，避免升降过程中出现卡滞、偏磨问题；各部件连接位置采用可靠的限位结构，防止顶杆升到极限位置时脱出筒体，同时在传动位置预留润滑脂加注空间，可定期加注润滑介质降低螺纹副磨损，延长设备整体使用寿命。从安装与尺寸边界来看，该千斤顶收拢状态下整体高度较低，可放入设备底部较小的预留间隙内，顶升行程覆盖日常小型重物顶升的常用高度范围，底座直径满足额定承载下的抗倾覆要求，作业时只需将底座放置在平整坚实的地面，调整位置使顶部承托头对准被顶升物的承力位置，即可转动摇柄开展顶升作业，无需额外固定安装步骤，转场移动时单人即可搬运，适配多场景流动作业需求。整体结构无复杂易损部件，日常维护仅需定期清洁螺纹副并补充润滑，即可长期保持稳定的作业性能。
