双孔三角式连接吊具结构设计

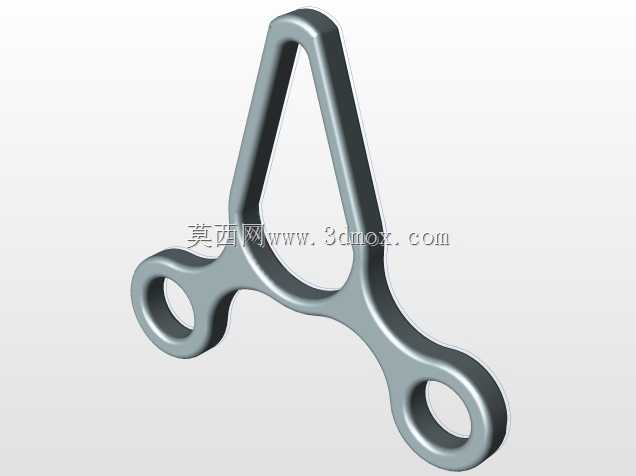

日常车间吊装、户外绳索牵拉、轻型设备挂装场景里，这类三角结构连接件的出镜率一直不低，很多一线装配人员在做临时牵拉、固定挂点的时候，都会优先选这类结构的零件，核心原因就是它的受力路径设计足够合理，没有多余的应力集中点。从结构受力逻辑来看，这个零件采用三角闭合框架设计，顶端的窄长挂孔用来接入主吊点或者主牵拉绳索，下端两个对称分布的圆孔则用来连接分支吊索、牵拉绳或者待固定的工件，两个下孔的位置做了向外延伸的平滑过渡，没有直角转折，能避免荷载集中在转角位置出现断裂风险。做结构设计的时候，这类零件的壁厚是经过受力校核的，整体框架的截面采用等强度过渡设计，从顶端挂点位置到下端两个连接孔的位置，截面厚度随受力弯矩的变化做平滑调整，不会出现局部过薄导致的形变，也不会因为局部过厚造成材料浪费。实际使用场景里，这类零件可以适配轻型手动吊装作业，比如车间内小型工装的移位挂点、户外露营装备的牵拉连接、轻型输送线的吊点固定，甚至部分非机动车的辅助挂接结构也会用到同逻辑的设计。安装边界上，下端两个圆孔的孔径适配常规规格的卸扣、螺栓或者绳扣，孔位的中心距经过匹配常用吊具的安装尺寸设计，不需要额外做扩孔或者改装就能直接适配标准连接件，顶端挂孔的长度设计预留了足够的挂接余量，不管是接入挂钩还是穿入绳索，都不会出现卡滞或者连接间隙过大的问题。零件整体的外轮廓做了全圆角过渡，没有尖锐棱角，一方面能避免安装过程中划伤操作人员或者绳索外层，另一方面也能消除锐角带来的应力集中隐患，提升零件的疲劳寿命。在做三维建模的时候，这类零件的曲面过渡需要重点把控，尤其是三个孔位和主框架衔接的位置，要保证曲率连续，不能出现建模褶皱，否则后续做有限元受力分析的时候，会在褶皱位置出现虚假的应力集中点，影响校核结果的准确性。很多新手建模的时候容易忽略框架内侧的圆角处理，实际上内侧圆角的半径直接影响零件的抗弯折能力，过小的内侧圆角会在受拉的时候产生较大的应力突变，长期受交变荷载的情况下很容易从转角位置开裂。
