车用塑料储液壳体结构设计方案

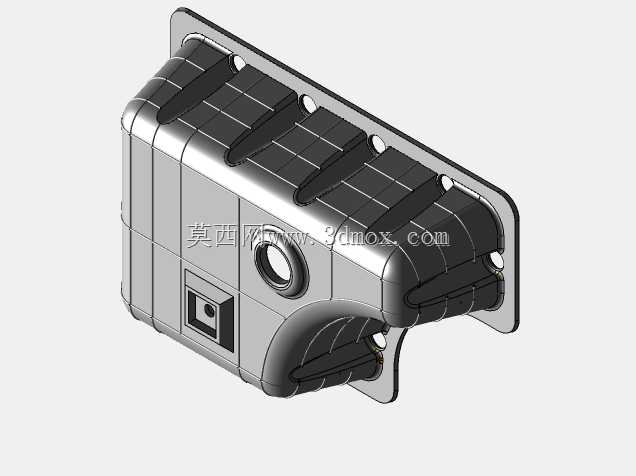

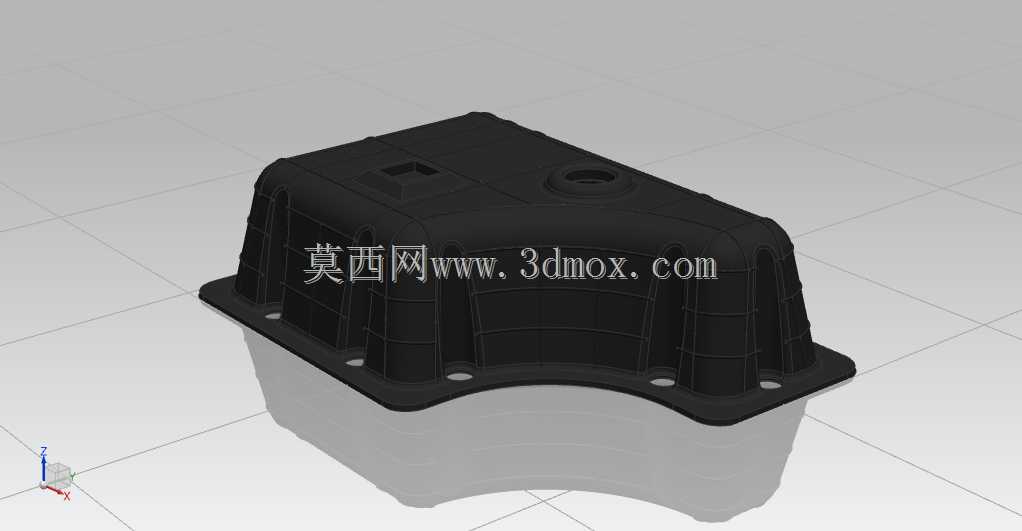

这款塑料储液壳体主要适配轻量型商用车的冷却系统膨胀壶、风窗洗涤储液罐类安装场景，也可拓展用于小型通用动力设备的冷却液、清洗介质储存单元，核心作用是为车载流体介质提供稳定的密封储存空间，同时耐受车辆行驶过程中的振动、温度交变以及介质腐蚀影响。从结构设计逻辑来看，壳体采用上下分模的注塑成型方案，上半部分为功能集成区，预留了液位传感器安装孔、加注口以及排气接口，接口位置做了局部加厚处理，避免装配管路时出现应力开裂；下半部分为储液主腔体，外壁沿周向布置了纵横交错的加强筋，筋条高度控制在壁厚的1.5倍以内，既可以提升壳体整体刚性，降低车辆颠簸时的腔体形变幅度，也能在注塑冷却阶段减少壳体缩痕，保证成型尺寸稳定性。安装边界方面，壳体底部延伸出一体式法兰边，法兰边上均匀布置了6个安装过孔，孔位同轴度公差控制在0.2mm以内，适配M6规格的固定螺栓，法兰边与上壳体衔接处做了R3圆角过渡，避免应力集中导致的安装断裂；法兰面预留了密封胶条安装槽，槽宽2.5mm、深度1.8mm，装配时配合三元乙丙橡胶密封条可以实现IP67级的密封效果，防止车辆倾斜、剧烈颠簸时出现介质渗漏。设计过程中重点考虑了注塑工艺的可行性，所有拔模角度设置为1.5度，内壁无倒扣结构，无需复杂抽芯机构即可完成量产成型，腔体内部做了圆弧过渡处理，不存在介质残留的死角，同时可以降低流体晃动时产生的异响。壳体整体壁厚均匀控制在2.5mm，局部安装位最大壁厚不超过3.5mm，避免成型后出现壁厚差导致的翘曲变形，安装法兰的平面度公差控制在0.15mm以内，保证与安装基座贴合紧密，不会出现长期使用后螺栓松动的问题。在实际装车验证维度，该结构可以耐受-40℃到120℃的温度交变，适配乙二醇基冷却液、玻璃清洗液等常见车载介质，加强筋结构在10g加速度的振动测试下无开裂、形变问题，法兰安装位可以承受50N的侧向拉力不出现破损，完全满足车载零部件的可靠性要求。
