内燃机活塞组件高精度三维结构模型

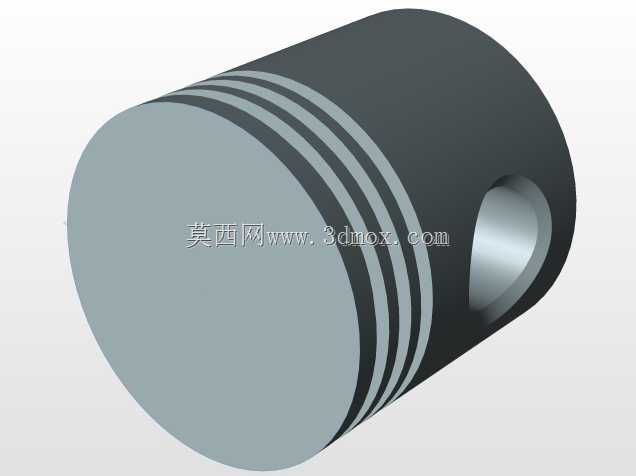

该模型还原的是内燃机核心往复运动部件活塞的完整结构，在实际动力设备运行中，活塞承担着将气缸内燃料燃烧产生的气体压力传递给连杆，最终带动曲轴旋转输出动力的核心作用，广泛应用于车用汽油机、柴油机，小型通用动力机组、工程机械动力单元等场景中。从结构设计逻辑来看，模型完整呈现了活塞头部的环槽结构，三道环槽的尺寸边界严格按照实际装配要求设定，上部两道环槽用于安装气环，实现燃烧室的高压密封，避免燃烧气体窜入曲轴箱造成动力损失，最下部环槽用于安装油环，负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，环槽的轴向宽度、径向深度都预留了标准的活塞环安装间隙，能够匹配常规规格的活塞环组件。活塞侧面的销孔结构是连接活塞销的核心部位，销孔的同轴度、内孔表面粗糙度要求在设计中都做了对应体现，销孔两端的倒角结构用于避免活塞销安装时出现卡滞，同时预留了卡环的安装槽位，防止活塞销在工作过程中出现轴向窜动刮伤气缸壁。活塞的裙部型线采用了微椭圆设计思路，这一设计是为了抵消活塞工作时受热膨胀以及侧压力作用下产生的变形，保证活塞在高温工作状态下依然能和气缸壁保持合理的配合间隙，避免出现拉缸、卡滞等故障。从安装边界来看，活塞的外径尺寸严格匹配对应气缸的内径规格，整体长度满足曲轴连杆运动的行程要求，不会在上止点位置碰撞气缸盖，也不会在下止点位置脱出气缸套。在建模过程中，所有结构的过渡圆角都做了还原，比如环槽根部的圆角、销孔与活塞本体连接位置的圆角，这些细节都是为了降低应力集中，提升活塞在高频往复运动下的疲劳强度，避免长期交变载荷作用下出现结构开裂。该模型可直接用于内燃机结构教学、动力系统装配仿真、零部件干涉检查等场景，能够帮助设计人员快速验证活塞与周边气缸、连杆、活塞环等部件的配合关系，减少实物样机试制阶段的问题排查成本。
