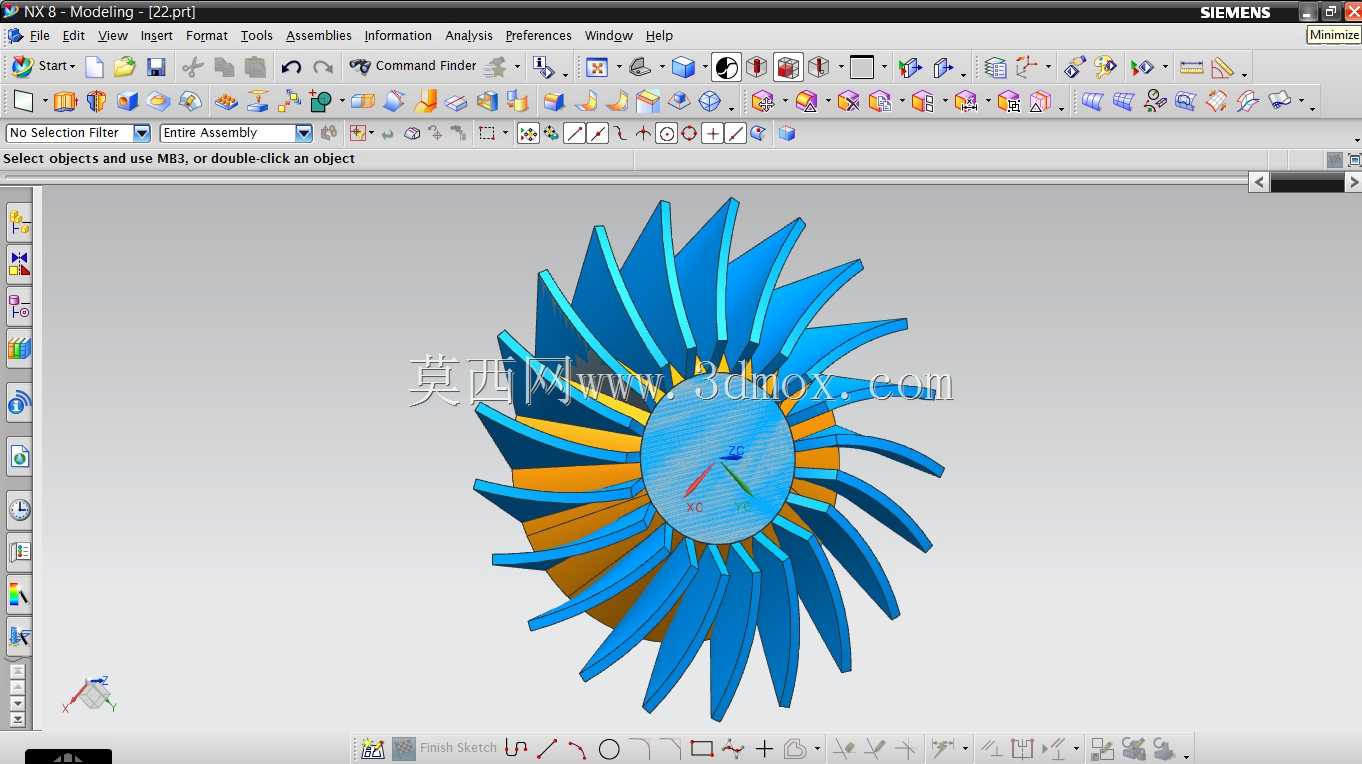

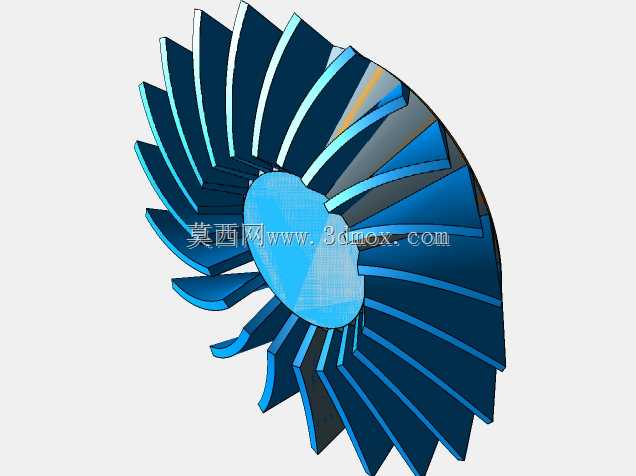

径流式涡轮机械叶轮叶片结构设计

这类叶片属于径流式叶轮的核心做功部件，常见于中小型涡轮增压器、微型燃气轮机、离心式通风机以及部分流体输送泵的转子总成中，安装场景多集中在高速回转的动力设备腔体内，运行时随主轴做高速旋转，通过自身型面完成流体介质的能量转换——要么将输入的机械能转化为流体的压力能与动能，实现介质的加压输送，要么将高速流体的动能转化为转轴的旋转机械能，完成动力输出。从结构设计逻辑来看，该叶片采用长短叶片间隔排布的结构形式，长叶片承担主要的流体导流与能量转换作用，短叶片则用于分流相邻长叶片间的流道，避免大流量工况下叶道内出现流体分离、涡流损失，有效拓宽叶轮的高效工作区间，降低运行时的气动噪声与流动损耗。叶片根部与轮盘的连接采用一体化成型结构，省去了额外的紧固件连接环节，既减少了高速旋转下的应力集中点，也避免了连接间隙带来的流体泄漏问题，适配每分钟上万转的高转速运行工况。叶片的型面采用空间扭曲设计，从轮盘侧的进口端到轮缘侧的出口端，叶片安装角沿径向逐步变化，匹配流体在叶轮内从轴向/径向流入到径向/轴向流出的流动轨迹，保证流体在流道内平滑转向，减少冲击损失。在安装边界上，叶片随叶轮整体装配时，需要保证轮盘与主轴的同轴度公差控制在0.02mm以内，叶片顶端与壳体之间的间隙控制在0.3-0.8mm区间，间隙过大会导致流体回流降低效率，间隙过小则容易在高速旋转热膨胀状态下出现叶尖刮蹭壳体的故障。设计过程中需要同步考虑叶片的静平衡与动平衡性能，每个叶片的质量偏差控制在0.5g以内，沿圆周方向均匀排布后整体做动平衡校正，剩余不平衡量需满足对应转速等级的平衡精度要求，避免运行时出现异常振动。叶片的厚度从根部到叶尖逐步减薄，根部保留足够的厚度承受离心力与流体交变载荷，叶尖做小圆角处理降低流动阻力，同时所有型面连接处均做光滑过渡，避免应力集中导致的叶片疲劳断裂问题，适配长时间连续运行的工业场景需求。
