适配schunk车床平台的BT-40连接转接件

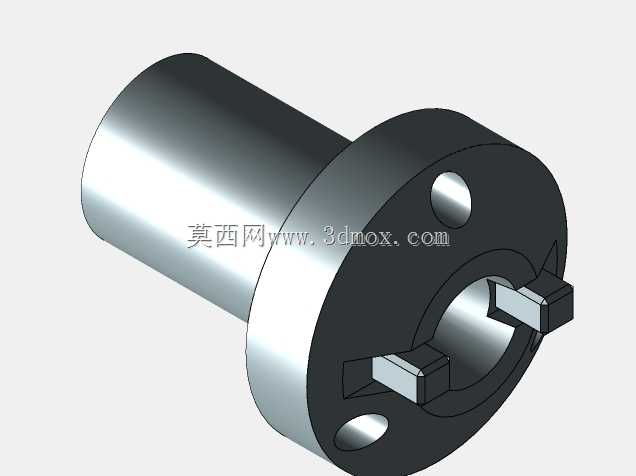

这款转接件主要用于BT-40规格刀柄与schunk车床平台的装夹对接，在车削加工工位的工装搭建场景中，解决不同接口标准刀柄与车床装夹基面不匹配的问题，常见于多工序车削单元、柔性车床加工线的工装配置环节，当需要在schunk车床上搭载BT-40接口的刀具、检具或者小型工位附件时，无需对车床原有装夹基面做二次改造，通过该转接件即可完成刚性连接。从结构设计来看，主体采用带法兰边的轴套式构型，长圆柱段作为接口插入端，外径与BT-40接口的内孔配合公差严格按照装夹定位要求设定，保证插入后的同轴度控制在装夹允许的误差范围内，避免连接后出现径向跳动超差的问题。法兰端作为与schunk车床平台贴合的安装基面，端面加工有两个对称的定位凸键，与车床平台的键槽精准嵌合，承担扭矩传递过程中的周向限位作用，防止加工过程中转接件出现周向转动；法兰端面上还设置了两个对称的光孔，用于安装锁紧螺钉，将转接件牢牢固定在车床平台的安装位上，保证装夹刚性。设计过程中优先考虑了装夹受力的分布，法兰盘的厚度经过受力校核，能够承受车削过程中产生的径向切削力与轴向进给力，不会出现法兰变形导致的定位偏移；长圆柱段的长度经过匹配计算，既保证BT-40接口插入后有足够的配合长度来保证连接稳定性，又不会因为长度过长导致悬伸量过大，降低整体装夹刚性。安装边界方面，法兰盘的外径尺寸与schunk车床平台的安装沉孔尺寸完全适配，安装时法兰端面与平台基面完全贴合，没有悬空区域；定位凸键的尺寸与平台键槽采用小间隙配合，既方便安装时的对位操作，又能保证周向定位精度；锁紧孔的孔位与平台上的螺纹孔位置完全对应，无需额外打孔即可完成安装。实际使用中，该转接件能够快速完成BT-40接口部件与车床平台的换装，减少工装调整的辅助时间，同时保证连接后的定位精度满足车削加工的要求，避免因为接口不匹配导致的工装改装成本，在小批量多品种的车削加工场景中，能够大幅提升工装适配的灵活性，不需要为了适配不同接口的刀柄专门定制专用夹具，通过该标准转接件即可快速完成装夹搭建。
