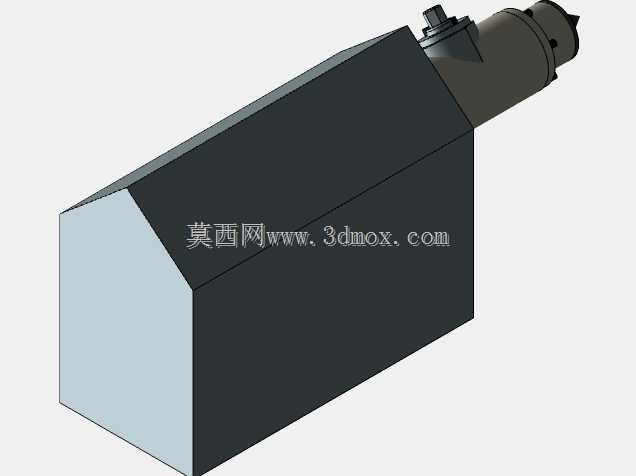

马扎克车铣复合机床配套尾座结构

这款尾座是适配马扎克Integrex 200 IV系列车铣复合加工中心的核心配套功能部件，在多工序复合加工场景中承担长轴类、盘套类工件的轴向顶紧支撑作用，是保障细长轴加工精度、重载切削稳定性的关键结构。在实际生产场景中，当加工长度与直径比值超过4的轴类零件时，单靠主轴卡盘夹持会因切削力作用产生工件挠曲变形，引发振刀、锥度超差、表面粗糙度不达标的问题，该尾座通过可伸缩的顶尖结构顶持工件端面的工艺中心孔，与主轴形成双点位支撑约束，大幅提升工件装夹刚性，让车削、铣削、钻削等多工序加工过程中工件的形位公差保持稳定。从功能特性来看，该尾座集成了顶尖伸缩驱动、锁紧定位、角度微调的一体化结构，主体采用箱式高刚性铸铁基座，内部布置有精密导向套与驱动组件，顶尖伸出行程可适配不同长度规格的工件装夹需求，到位后可通过侧面的锁紧机构实现刚性锁止，避免切削过程中出现顶尖位移退让。设计过程中充分考虑了机床原有安装空间的匹配性，基座的安装底面与机床床身导轨面的配合精度做了对应适配，安装基准面的平面度、与主轴轴线的同轴度公差均按照精密级机床附件的标准设定，可直接替换同型号机床的原装尾座部件，无需额外改造床身结构。外形尺寸上，尾座主体采用斜切面式的紧凑箱体设计，既保证了内部组件的布置空间，又避让了刀塔的运动行程边界，不会在多轴联动加工过程中与刀具、刀盘发生运动干涉，顶尖轴线与主轴轴线的等高偏差控制在极小范围内，顶持工件时不会产生额外的弯曲应力。尾座的顶尖部分采用可替换式结构，可根据加工工件的端面形式选配固定顶尖、回转顶尖或者驱动顶尖，适配不同材质、不同切削负荷的加工需求，当进行重载粗加工时可搭配承载能力更强的回转顶尖降低摩擦发热，进行精密精加工时可搭配固定顶尖获得更高的回转精度，整体结构兼顾了刚性、精度与操作便捷性，能够覆盖车铣复合设备上绝大多数长轴类零件的加工装夹需求。
