对开式轴瓦支撑固定座结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:217272
  • 对开式轴瓦支撑固定座结构设计
  • 对开式轴瓦支撑固定座结构设计
  • 对开式轴瓦支撑固定座结构设计
  • 对开式轴瓦支撑固定座结构设计
  • 对开式轴瓦支撑固定座结构设计

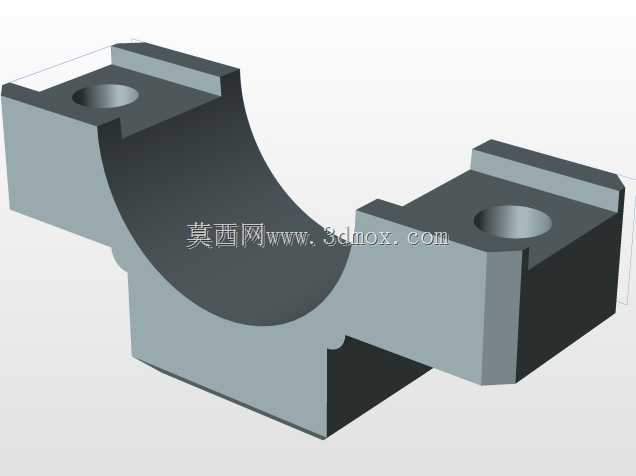

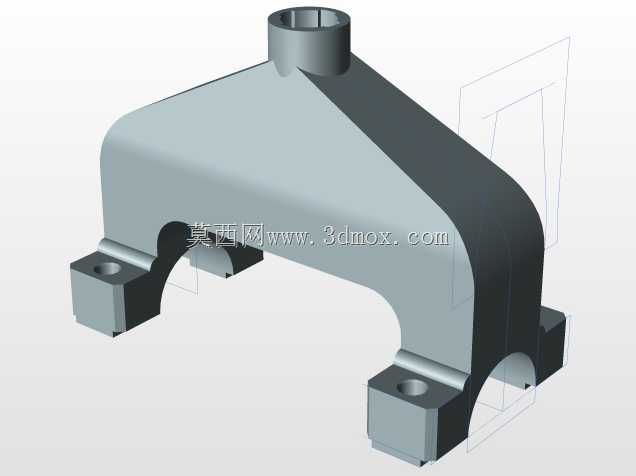

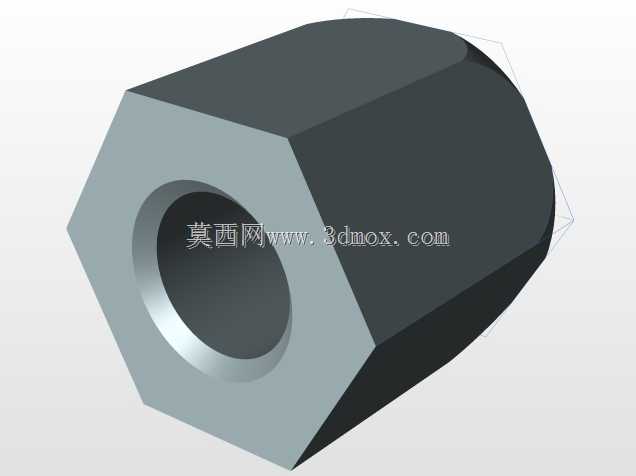

这类对开式支撑座是滑动轴承配套的核心承载零件,主要应用在中低速重载的传动场景中,比如矿山输送设备的托辊支撑、中小型减速机的中间轴定位、农用机械的传动轴固定工位,相比整体式轴套结构,它的拆装优势非常明显,不需要沿轴端轴向串动装配,在长轴、多支撑点的轴系布局里,能大幅降低后期维护的拆装工作量,不用拆解整根轴上的其他传动件就能单独更换磨损的轴瓦。从结构设计来看,主体的半圆弧形内槽是和轴瓦外圆配合的定位面,加工时需要保证圆弧面的圆度公差,避免轴瓦装配后出现局部应力集中,加速磨损。两侧的凸台是安装固定位,上面的通孔用来穿装锁紧螺栓,两个安装孔的中心距需要严格和配对的另一半支座孔位对齐,否则锁紧时会出现支座错位,导致内孔圆度超差,抱轴或者轴瓦偏磨。设计时内圆弧的半径要比配套轴瓦的外圆半径大0.02到0.05毫米的间隙,既保证装配时轴瓦能顺利贴合,又不会因为间隙过大导致轴瓦工作时出现窜动。安装边界方面,这类支座的底面是安装基准面,需要和设备的安装机架面贴合加工,保证平面度要求,避免锁紧后支座出现变形。两侧凸台的外侧间距要预留足够的扳手操作空间,方便螺栓的拧紧作业,内圆弧的最低点要预留润滑油的回流槽位置,避免工作时润滑油积存泄漏。实际选型时,要根据支撑轴的直径、径向载荷大小来确定内圆弧的宽度和支座的整体壁厚,重载工况下可以在两侧凸台的螺栓孔位置增加加厚筋位,提升锁紧时的结构强度,避免螺栓拉力导致凸台断裂。建模过程中需要重点关注圆弧面和安装平面的位置公差,两个安装孔的同轴度、相对于圆弧中心的对称度都要在建模时做好基准约束,避免后续出工程图时出现公差标注矛盾,也能为后续的数控加工程序编制提供准确的模型参考。这类零件的材质一般选用灰铸铁,具备较好的减震性和铸造工艺性,适合批量生产,部分冲击载荷大的工况也可以选用铸钢材质,提升整体的抗冲击性能。
