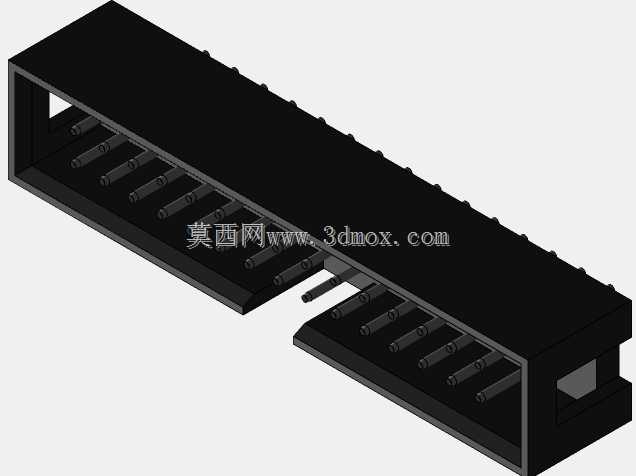

IDC-30MS排线连接器结构设计

这款IDC-30MS连接器属于绝缘刺破式接插件范畴，主要应用在工业控制板卡内部排线连接、消费电子主板信号传输、测试治具内部线束对接场景中，无需提前剥除排线外层绝缘皮，压接过程中接触端子会直接刺破绝缘层与内部线芯形成可靠电气连接，相比传统焊接式接插件能大幅提升线束装配效率，减少人工焊接带来的虚焊、漏焊不良问题。从结构设计来看，整体采用黑色绝缘塑壳作为主体承载结构，塑壳内部设置有等间距排列的端子定位槽，30个接触端子沿槽位精准排布，相邻端子的间距符合通用IDC排线的线距标准，能直接适配对应规格的扁平排线。塑壳上下两部分采用卡扣式扣合结构，压接排线时无需额外辅助固定治具，扣合到位后卡扣会形成自锁，避免日常使用过程中受外力拉扯出现塑壳开裂、排线松脱的问题。接触端子采用带刺结构设计，刺片角度经过反复验证，压合时既能顺利刺破绝缘层，又不会切断内部铜芯，保证接触电阻稳定在合格范围内，长期使用不会出现信号衰减、接触不良的问题。从安装边界来看，这款连接器整体为长条形结构，塑壳外侧设置有定位凸点，安装到PCB板上时可以与板上的定位孔配合，避免焊接过程中连接器出现偏移，引脚伸出长度符合波峰焊、回流焊的工艺要求，不需要额外调整焊盘设计就能直接适配常规PCB加工工艺。塑壳边缘做了圆角过渡处理，装配过程中不会划伤操作人员手部，也不会刮伤排线外层绝缘皮。内部端子的固定采用过盈配合方式压入塑壳定位槽，端子不会在槽内出现晃动、移位的情况，多次插拔后依然能保持稳定的接触压力。在实际选型使用时，需要注意匹配对应线径的扁平排线，压接时要保证排线切口平整，对齐塑壳内部的定位挡块，避免出现个别端子未刺破绝缘层导致的通路断开问题，这款连接器的塑壳材质选用耐温绝缘材料，能满足常规电子设备的工作温度要求，在-20℃到85℃的工作环境下不会出现塑壳变形、端子氧化的问题，适合大部分室内电子设备的内部连接需求。
