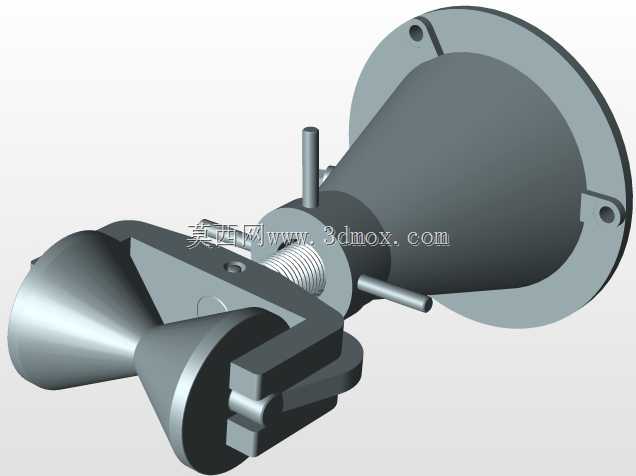

CGT326型锥面锁紧式夹紧工装结构

该结构属于机械加工与装配环节常用的手动夹紧工装，主要应用于小尺寸轴类、套类零件的装夹定位场景，在普通车床辅助装夹、钳工工位修配、小型检测工位工件固定等场景下适配性较强，可替代部分三爪卡盘的轻载装夹需求，尤其适合小批量试制、修配作业中频繁拆装工件的工况，能有效缩短装夹对位的辅助时间。从功能特性来看，该工装采用双锥面定心配合丝杠进给的锁紧逻辑，前端活动锥头与后端固定锥座形成对向定心结构，转动侧面的操作杆即可带动内部丝杠进给，推动前端锥座沿轴向滑移，通过锥面的楔紧作用实现工件的自动定心与夹紧，锥面角度选用15度自锁锥角，夹紧后不会因加工过程中的振动出现松脱，同时可适配一定直径范围内的圆柱形工件，无需更换夹爪即可完成不同规格小零件的装夹。设计过程中优先考虑了手动操作的力矩合理性，操作杆的力臂长度经过匹配计算，单人徒手施加作用力即可达到足够的夹紧力，避免额外使用加力杆造成工装结构过载变形；后端带安装孔的法兰盘作为安装基准，可直接通过螺栓固定在工作台面或者设备主轴连接端，法兰盘的止口尺寸与常见小型车床主轴端止口匹配，安装时无需额外加工过渡连接盘，安装边界控制合理，整体轴向尺寸紧凑，不会过多占用设备的作业行程空间。结构上的夹具体采用一体式铸造后加工的基体，保证整体刚性的同时控制了整体重量，丝杠传动副采用梯形螺纹，具备良好的耐磨性与传力性能，活动锥头与夹具体之间采用导向平键连接，避免进给过程中出现周向转动，保证锥面贴合的均匀性；所有活动配合面均预留了合理的润滑间隙，长期使用过程中可定期加注润滑脂降低磨损，延长工装的使用寿命。实际使用中，该工装的定心精度可控制在0.02mm以内，能够满足普通车削、钻孔、修磨等工序的装夹精度要求，夹紧力范围适配直径10mm到35mm的圆柱形工件，装夹时工件的轴向定位可通过后端锥座的端面进行限位，重复定位一致性较好，对于小批量多品种的轻型加工作业场景，相比通用卡盘具备更快的装夹速度与更低的使用成本。
