机加工工位翻转定位工装夹具结构

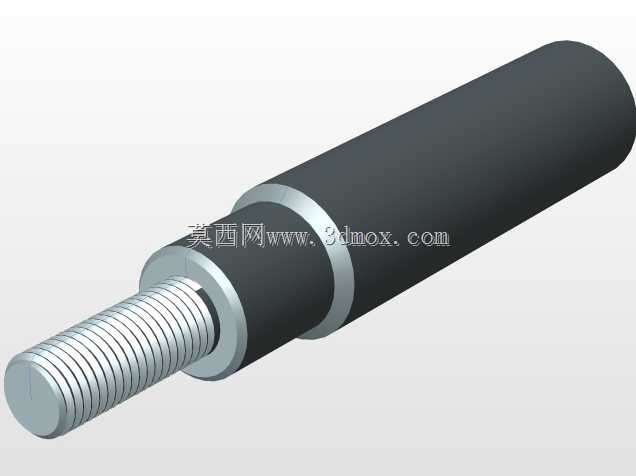

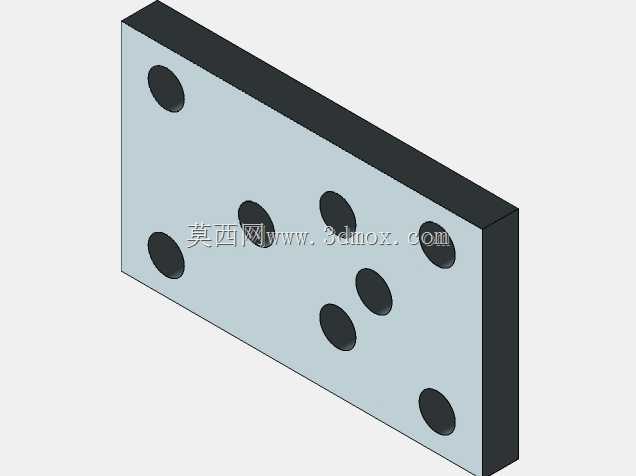

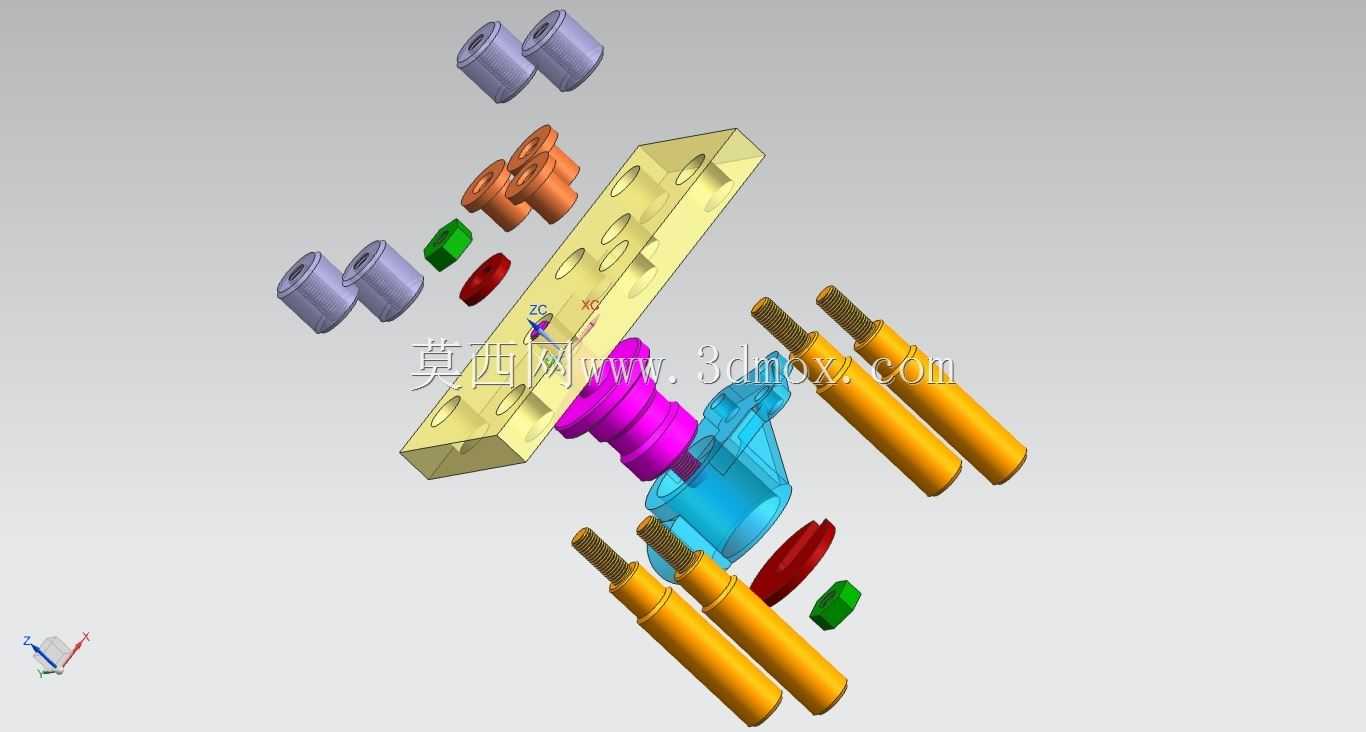

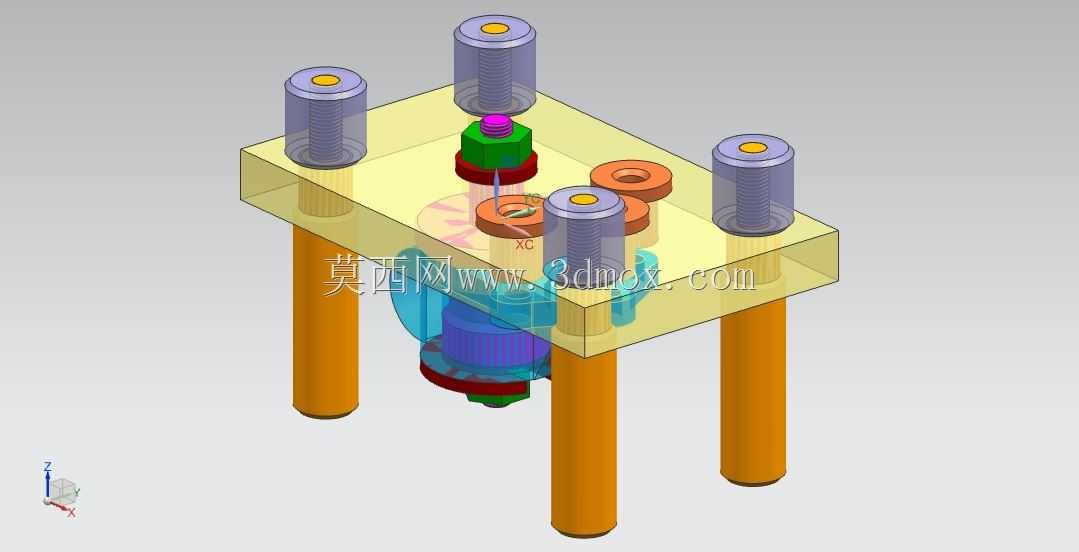

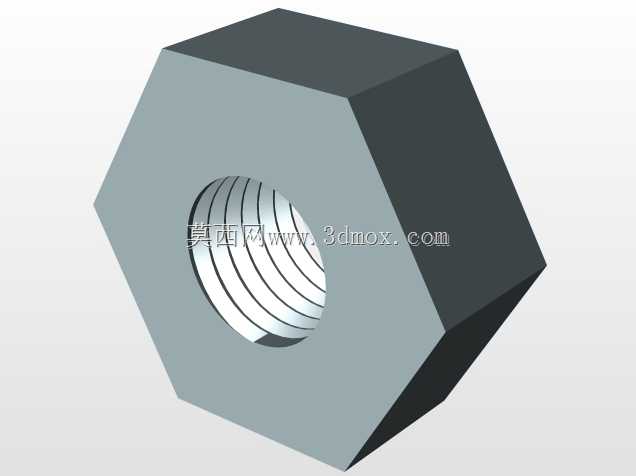

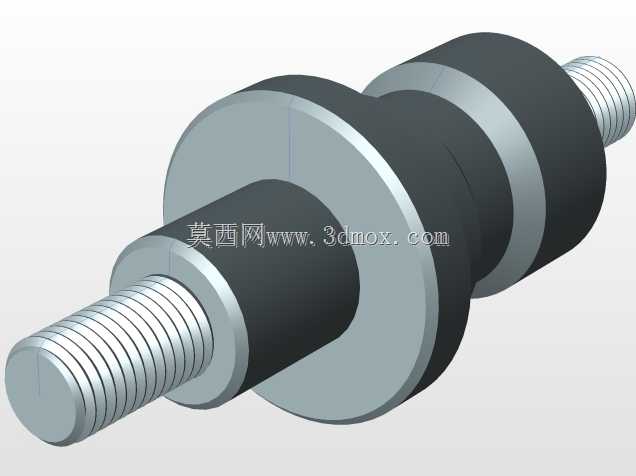

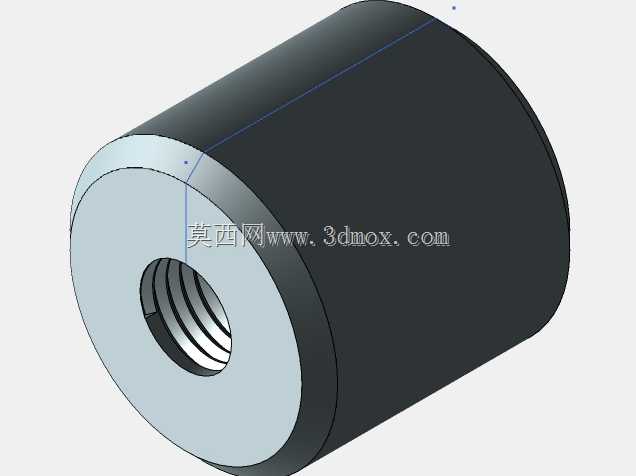

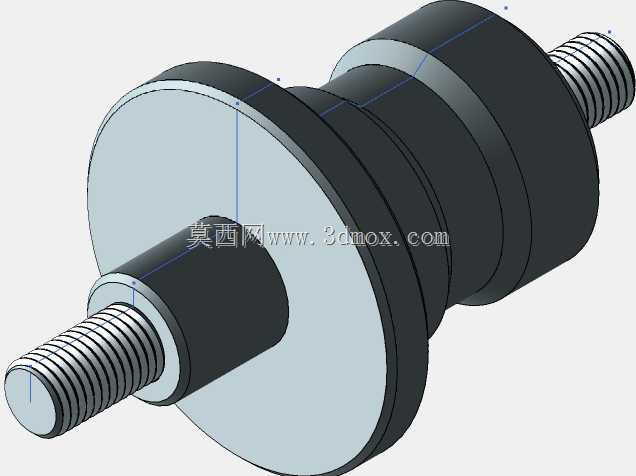

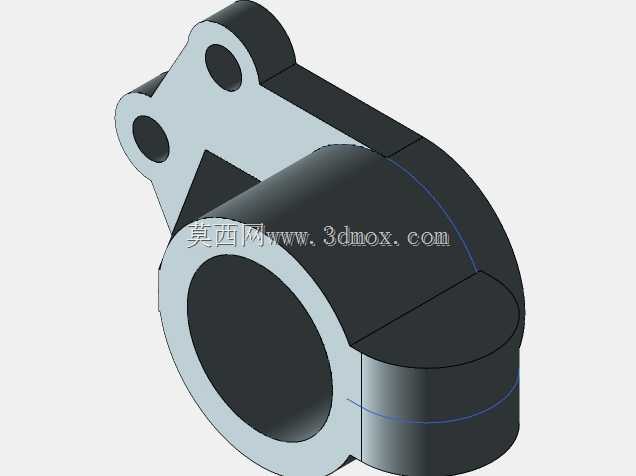

在多工序机加工、小型零部件组焊以及精密装配的产线工位上，这类翻转夹具主要承担工件的姿态切换与精准定位功能，能避免工序流转过程中反复拆装工件带来的定位误差，也能减少操作人员手动翻转重型工件的劳动强度，适配中小批量多品种的柔性生产需求。从结构布局来看，整套夹具采用方形安装基板作为承载主体，四根带支撑脚的立柱将基板抬离安装台面，预留出下方的工件翻转避让空间，基板上均匀布置的四个带弹簧复位结构的竖向压紧单元，可在工件到位后提供均匀的周向夹紧力，避免单点压紧带来的工件变形。基板中心区域设置的定位芯轴与工件内孔适配，芯轴旁的可调定位销可对应工件上的工艺孔，实现工件周向角度的精准限定，防止加工过程中工件出现转动偏移。设计阶段优先考虑了翻转动作的顺畅性，基板下方设置的回转支撑结构与外部驱动件连接时，可带动整套夹紧的工件完成180度范围内的角度翻转，让工件上下两个待加工面都能正对加工主轴，不需要二次装夹找正。安装边界上，方形基板的安装孔位按照标准加工中心工作台的T型槽间距设计，可直接固定在常见的立式加工中心、台钻或者装配工位台面上，下方支撑腿的高度预留了足够的排屑与操作空间，不会干涉切屑排出或者下方管路走线。压紧单元采用的弹簧复位结构可在松开状态下自动抬升，方便工件上下料，中心的定位组件做了快换设计，更换不同规格的芯轴与定位销后，就能适配相近尺寸系列的同类型工件，不需要更换整套夹具本体，能降低产线换型的成本与时间消耗。整套结构没有冗余的复杂传动部件，所有受力部件都做了刚性强化，压紧力的作用点都选在工件刚性较好的实体区域，避免薄壁部位受夹紧力出现形变，翻转过程中所有压紧单元都设置了机械自锁结构，即使气源或者动力源出现波动，也不会出现工件松脱的安全隐患。在实际使用场景中，这类夹具常配套在小型壳体类、盘类零件的加工工位，比如液压阀块、泵体端盖的双面钻孔、倒角工序，装配工位上也可用来承载需要多面拧紧紧固件的组件，操作人员只需要完成一次装夹，就能通过翻转完成所有面的加工作业，能有效压缩单工序的辅助时间，提升工位的加工效率，同时统一的定位基准也能更好保证工件各加工面之间的位置度公差，减少因多次装夹带来的形位误差超差问题。
