方形四孔安装式冲压作业工装结构

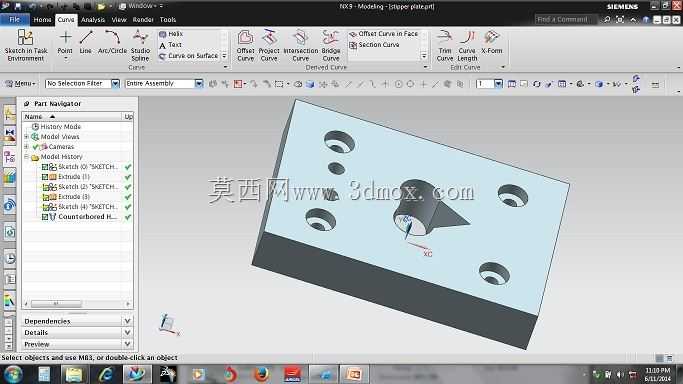

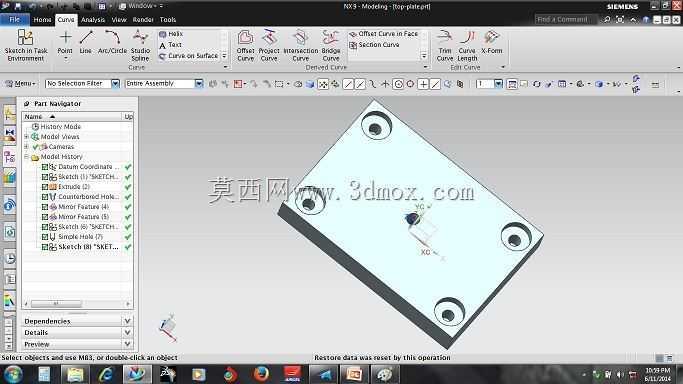

在五金冲压加工的产线场景里，这类带四个沉头安装孔的方形基座结构，是小型冲压工位上承担工件定位、冲头导向的核心承载部件，日常多适配薄金属片材的冲孔、压印、浅拉伸工序，常见于小五金件、电子接插件、家电小配件的连续冲压工位。从结构设计逻辑来看，整体采用方形等厚板件作为基体，四个安装孔对称分布在基体四角，孔位做沉头处理，安装时内六角螺栓可完全沉入孔内，不会突出基体上表面干涉冲压动作，同时对称分布的孔位能保证基体安装到冲压设备台面后受力均匀，承受连续冲压的交变载荷时不会出现单侧翘曲、移位的问题。基体上表面做了高精度的平面加工，平面度控制在合理公差范围内，作为冲压作业的基准面，待加工的片材放置在该平面上时，能保证定位精度，避免冲压过程中工件偏移导致的尺寸超差、毛刺过大问题。从安装边界来看，方形基体的边长尺寸适配常规小型压力机的工位安装槽距，四个安装孔的孔距符合通用工装安装的标准孔位规范，不需要额外加工转接板就能直接固定在多数小型冲压设备的工作台面上，降低产线换型的适配成本。设计时特意将基体的棱边做了小倒角处理，一方面避免安装调试过程中锋利棱边划伤操作人员，另一方面减少冲压作业过程中边角应力集中，长期承受冲击载荷时不会出现边角崩裂的情况。基体中心区域预留了冲头配合的安装位，可根据不同的冲压工序需求更换对应规格的冲头、定位销，不需要更换整个基座就能适配不同规格小工件的冲压加工，提升工装的复用率。在实际使用中，这类基座通常搭配卸料板、导向套组件共同组成小型冲压工装，冲头下行完成冲压动作后，卸料板可将卡滞在冲头上的工件自动脱落，不需要人工手动取件，既提升加工效率，也规避操作安全风险。四个安装孔的沉头深度经过精准计算，螺栓锁紧后端面与基体上表面的高度差控制在0.1mm以内，不会对放置在基面上的片材平整度造成影响，保证冲压成型后的工件平面度符合图纸要求。基体的厚度经过载荷校核，在承受常规10吨以内的冲压力时不会发生弯曲变形，长期连续作业也能保持基准面的精度稳定，减少工装校准的频次。
