闭式多叶片离心水泵叶轮结构设计

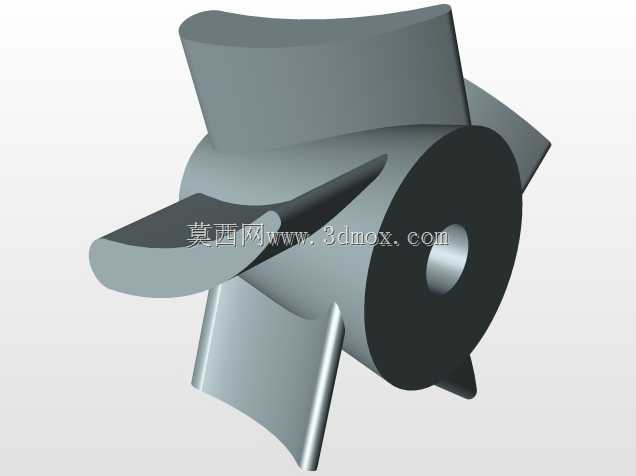

这款叶轮是单级离心泵的核心过流做功部件，主要适配中小型清水输送离心泵，可应用于建筑供水增压、暖通空调循环、工业冷却水输送、农田排灌等常见输水场景，直接决定泵组的水力效率、运行稳定性与抗气蚀性能。从结构设计来看，该叶轮采用闭式叶轮构型，包含前盖板、后盖板与扭曲空间叶片三部分，相比开式、半开式叶轮，闭式结构的叶轮流道封闭性更好，容积效率更高，适合输送不含大颗粒杂质的清洁水体，能有效减少叶轮与泵腔之间的液体回流损失。叶片采用空间扭曲翼型设计，而非简单的直板径向叶片，这种设计是基于流体在叶轮内从进口到出口的流态变化优化而来：液体沿轴向进入叶轮中心区域后，会随着叶轮转动获得动能，扭曲叶片可以让流体在整个流道内的转向更平缓，减少叶片入口处的冲击损失，同时避免流道内出现大面积的涡流区，提升整体水力效率，也能降低运行时的水力噪声。叶轮中心设置了带键槽的轴孔，用于和泵轴配合传递扭矩，轴孔周边做了加厚处理，避免高速转动时轴孔位置出现应力集中，后盖板侧可配套设置密封环安装位，与泵体上的密封环配合形成节流间隙，减少高压水从叶轮出口回流到进口侧的泄漏量。设计过程中需要重点把控几个安装与尺寸边界：首先是叶轮进口直径，这个尺寸直接影响泵的抗气蚀性能，进口过大会增加泄漏损失，过小则会提升进口流速导致气蚀余量不足；其次是叶轮出口宽度与出口安放角，这两个参数直接决定泵的扬程流量特性曲线，出口宽度越宽、安放角越大，相同转速下的流量与扬程上限越高，但也会带来轴功率上升的问题，需要匹配配套电机的功率区间；另外是叶轮的整体动平衡精度，由于叶轮工作转速通常在1450rpm或2900rpm，若叶轮存在质量偏心，高速转动时会产生大幅振动，损坏泵轴与轴承，因此设计时需要保证叶片圆周方向均匀分布，每个流道的过水截面积偏差控制在允许范围内，必要时需在后盖板上预留动平衡去重位置。实际应用中，这类叶轮的材质通常根据输送介质选择，清水场景多采用铸铁或工程塑料，有轻度腐蚀的场景可选用不锈钢材质，安装时需要保证叶轮与泵轴的同轴度，同时控制叶轮出口与泵体蜗壳隔舌的间隙，间隙过小容易出现摩擦剐蹭，间隙过大则会导致水力效率明显下降。
