不锈钢卧式单级离心泵结构设计

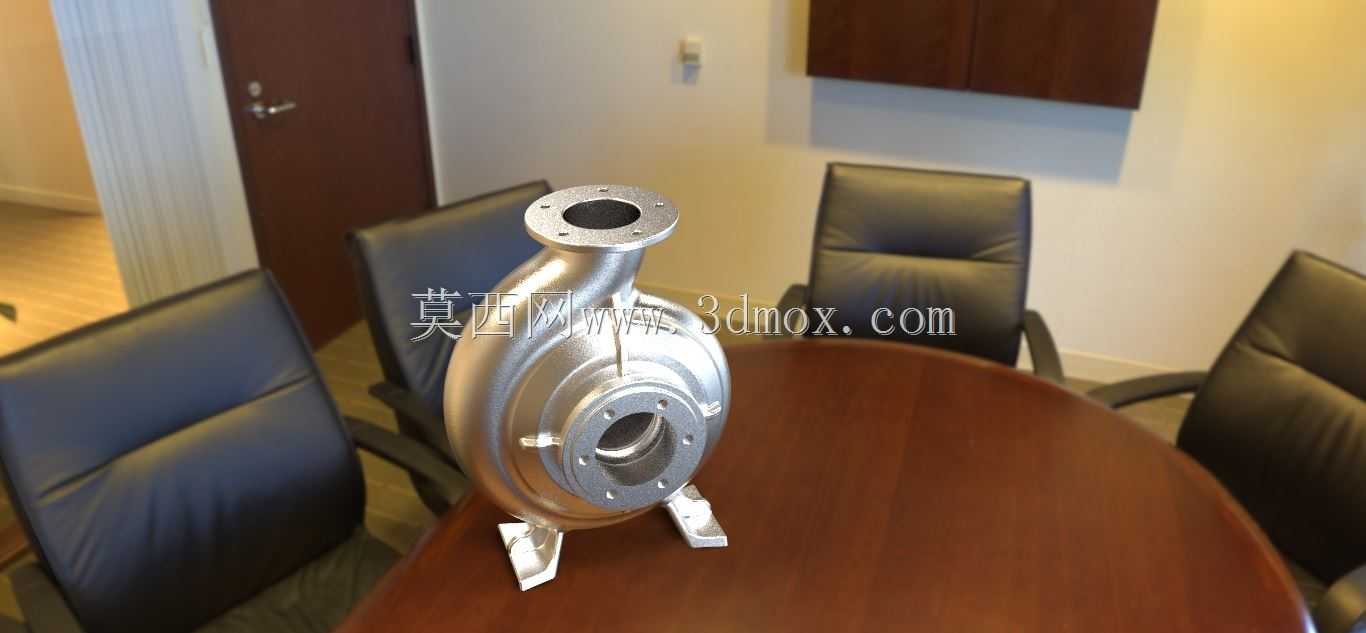

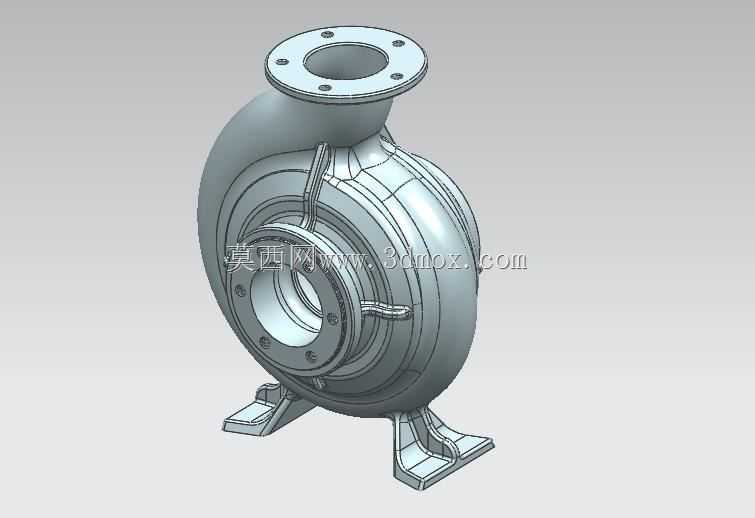

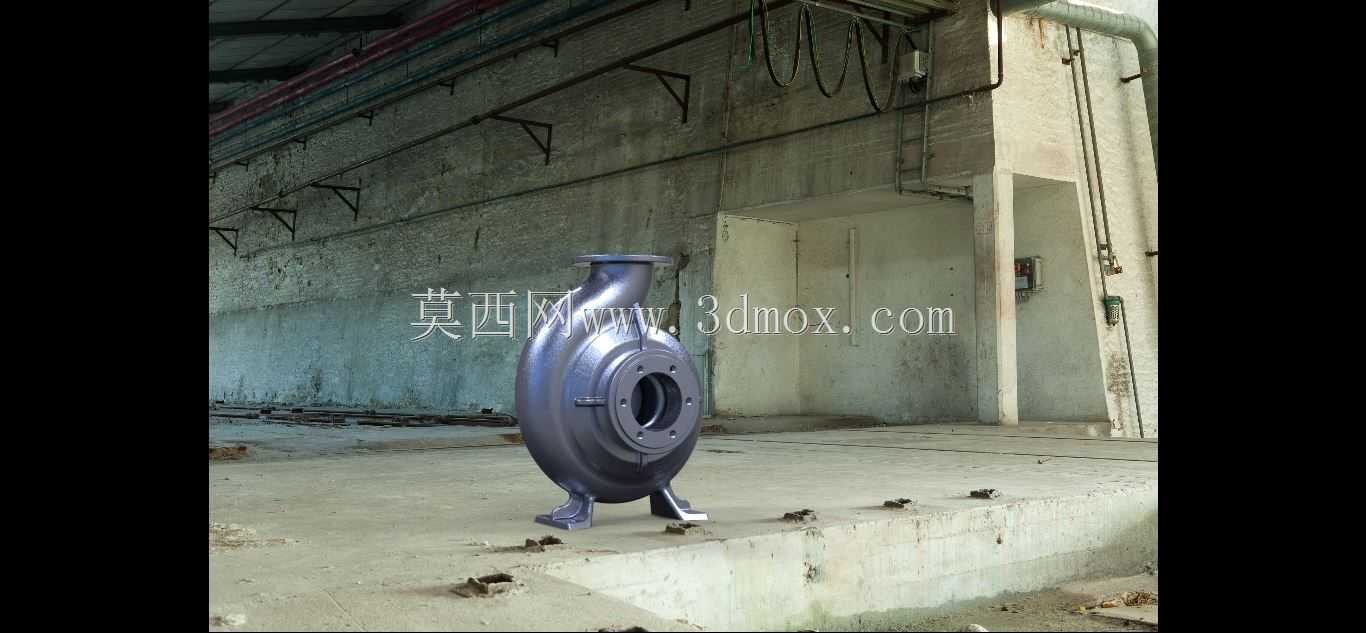

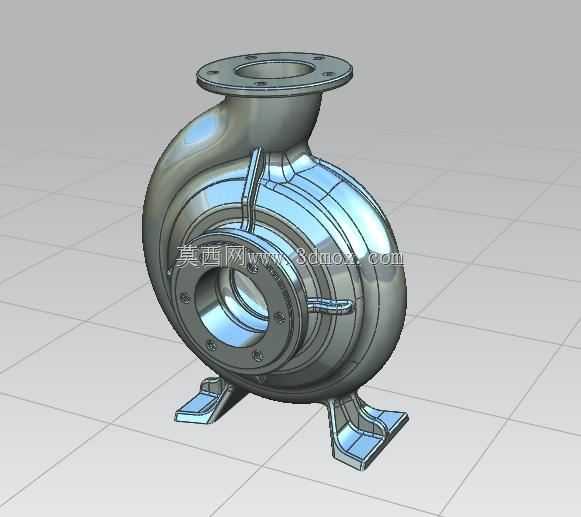

这款卧式离心泵的三维结构，完全围绕洁净流体输送场景的实际安装与运行需求搭建，在食品加工、市政供水、轻工制程的流体输送工位都能适配。从结构逻辑来看，整体采用后开门式的泵体与悬架连接设计，后期检修更换机械密封、叶轮部件时，无需拆解进出口管路和驱动电机，能大幅缩短产线停机维护的时长，这也是工业现场选型时非常看重的结构特性。泵体采用不锈钢精铸的流道构型，蜗壳型线按照等流速变化规律做顺滑过渡，能减少流体在腔体内的湍流冲击与水力损失，相比普通铸铁泵体，不锈钢材质的过流表面粗糙度更低，既不容易残留输送介质的结垢，也能满足对卫生等级有要求的输送场景，比如饮品输送、纯化水转运这类工况。进出口法兰的尺寸完全匹配通用管路的连接标准，法兰端面的密封槽、螺栓孔位都做了精准的位置约束，现场配管时不需要额外做转接加工，能直接对接同公称通径的工艺管路。底部的两个支撑脚做了加宽的安装接触面，脚座上的长圆形安装孔可以适配一定范围内的安装底座公差，现场打膨胀螺栓固定时，能微调泵体的水平度，避免因为安装面不平整导致泵轴与电机轴的同轴度超差，运行时出现异常振动。泵体顶部的排气口结构做了内置的导流设计，启泵前排气操作时，不会出现介质喷溅的情况，日常运维操作更安全。叶轮采用闭式结构设计，叶片的进出口安放角经过水力优化，在额定流量工况下运行时，轴向力能平衡到合理区间，降低轴承的轴向载荷，延长易损件的使用寿命。整个模型的装配约束完全按照实际装配工艺搭建，泵体与泵盖的止口配合定位、密封件的安装槽位、紧固件的排布都和实物一致，不管是做设备选型的方案演示，还是做结构改进的仿真分析，都能直接提取对应的装配尺寸与安装边界参数，不需要再重新核对实物的配合关系。在安装边界上，泵轴中心高、进出口法兰的中心距、支撑脚的安装孔间距都做了明确的尺寸约束，现场做基础预埋或者管路排布时，可以直接参考这些参数预留安装空间，避免出现管路干涉、安装空间不足的问题。
