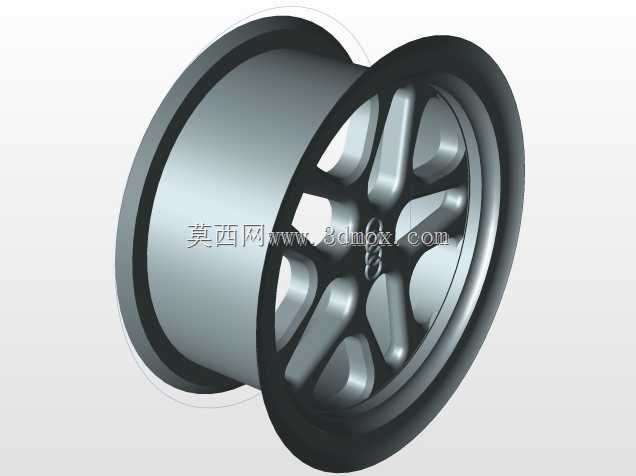

乘用车多辐条铝合金轮毂结构设计

作为车辆行走系统的核心承载部件，轮毂的结构合理性直接关系到整车行驶安全性、操控稳定性与燃油经济性，这款多辐条铝合金轮毂的设计，首先围绕乘用车日常行驶的全场景工况展开适配，覆盖城市铺装路面通勤、高速巡航、轻度非铺装路面通行等常见使用场景，可适配多数紧凑型、中型家用乘用车的装车需求。从安装边界来看，该轮毂的中心定位孔、螺栓孔分布圆直径严格匹配对应车型的转向节安装接口，轮辋宽度、偏距参数经过反复校核，既保证装车后轮胎与轮拱、悬架摆臂、制动卡钳之间留有足够的安全间隙，避免转向极限位置或悬架压缩行程中出现运动干涉，也能让轮胎接地中心与转向主销偏距保持在合理区间，降低转向助力系统负载，减少高速行驶时的方向盘抖动问题。设计过程中优先采用了多辐条的力学结构布局，每一根辐条的截面都做了渐变式的厚度处理，靠近轮毂中心安装座的位置截面厚度更大，向轮辋边缘延伸时逐步收窄，这种结构一方面可以均匀分散车辆行驶时来自路面的冲击载荷，将轮胎接地点的冲击力通过辐条顺畅传递到车桥，避免局部应力集中导致的辐条断裂风险，另一方面也能在满足结构强度要求的前提下尽可能降低轮毂自身重量，减少簧下质量，提升悬架系统的响应速度，改善整车的操控质感。轮辋部分的胎圈座结构严格遵循乘用车轮辋的通用设计规范，带有标准的胎圈锁止凸峰，能够保证充气后轮胎胎圈与轮辋紧密贴合，即使在轮胎亏气高速行驶的极端工况下，也能避免轮胎脱圈引发的安全事故。轮辋的边缘做了圆弧过渡处理，既可以减少轮胎拆装过程中对胎圈的损伤，也能降低行驶过程中轮辋边缘剐蹭路肩时的结构变形概率。从实际使用功能来看，这款轮毂的辐条之间预留了足够的通风间隙，车辆行驶时气流可以顺着辐条间隙流向制动盘与制动卡钳，带走制动过程中产生的摩擦热量，避免制动系统长时间工作出现热衰减，提升连续制动工况下的制动可靠性。轮毂中心的安装面做了精加工平面处理，保证与转向节安装面完全贴合，减少装车后的动平衡偏差，降低高速行驶时的车轮振动。在细节设计上，辐条表面的曲面过渡经过反复优化，没有突兀的直角结构，既可以降低行驶过程中的风阻，也能减少日常使用中泥沙、污渍的附着，便于日常清洁维护。整个轮毂的结构设计没有冗余的装饰性结构，所有曲面造型都服务于力学性能与散热需求，在保证结构强度满足国标乘用车车轮性能要求的前提下，实现了重量、强度、散热性能、装配兼容性的平衡，可直接用于整车配套选型参考，也可作为改装轮毂设计的基础结构参考，建模过程中所有安装尺寸、配合公差都按照实际装车要求设定，可直接导出工程图用于后续的加工工艺编制。
