乘用汽车三辐转向盘总成结构设计

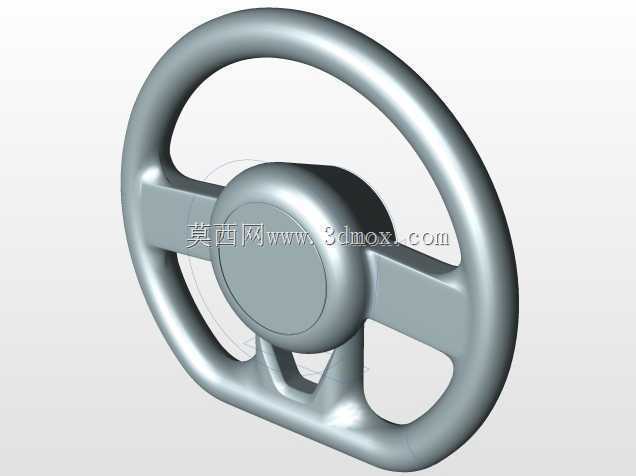

　　转向盘作为整车人机交互链路里驾驶员直接握持的核心操控终端，其结构设计需要同时覆盖转向力矩传递、碰撞吸能、内饰造型匹配以及握持操作舒适性多重工程目标，本次完成的三辐式乘用车辆转向盘三维结构，围绕乘用车日常城市道路、高速巡航以及低速泊车等全场景操控需求搭建，轮缘采用符合成年男性手掌抓握弧度的环形闭合轮廓，轮圈截面做椭圆化过渡处理，握持区域的周向弧度经过反复校核，保证驾驶员在三点、九点握持位置以及单手搭扶十二点位置时，掌心与轮缘表面能够均匀贴合，长时间驾驶不易产生局部压痕与肌肉疲劳。

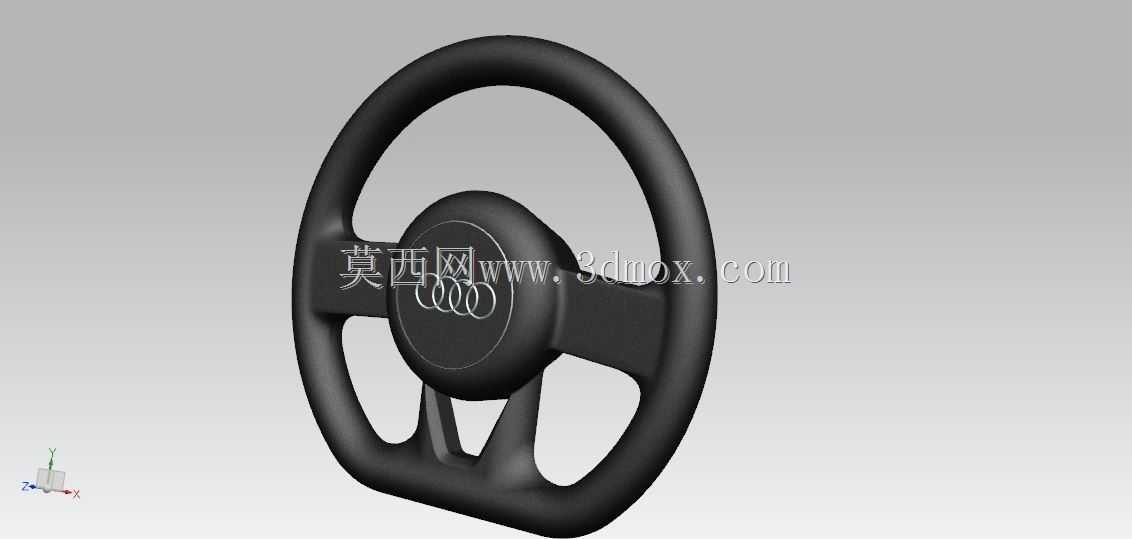

　　从结构布局来看，转向盘中央设置圆形安全气囊安装基座，基座正面预留品牌标识嵌装平面，基座内部腔体按照安全气囊模块的安装边界做避让设计，基座背部预留与转向管柱花键输出端对接的安装法兰接口，安装孔位的分布圆直径、法兰配合面的平面度公差都按照乘用车转向系统通用装配规范设定，能够直接匹配同平台车型的转向管柱输出轴，不需要额外做转接支架改造。三根辐条采用下两辐、上半环无遮挡的布局形式，下部两根辐条从中央基座向轮缘五点、七点方向延伸，辐条截面做变厚度设计，靠近基座的根部区域厚度更大，承担转向力矩传递的主要载荷，向轮缘延伸过程中逐步收窄变薄，既保证整体结构刚性，又避免辐条遮挡驾驶员观察仪表盘的视线。

　　设计过程中首先完成驾驶员坐姿人机工程校核，结合不同身高百分位的驾驶员座椅调节行程，确定转向盘的倾斜角度调节范围、轮缘与驾驶员胸部的安全距离，保证碰撞发生时转向盘后方的吸能结构有足够的溃缩行程。轮缘内部预埋钢制骨架，外部包覆发泡层的厚度按照握持软硬度要求设定，既保证转向时手部不会打滑，又能在车辆发生正面碰撞时缓冲胸部受到的冲击。辐条表面预留多功能按键的安装凹槽，后续可拓展定速巡航、多媒体控制、蓝牙通话等按键模块，按键操作区域恰好落在驾驶员拇指自然伸展的覆盖范围内，不需要抬手离开轮缘即可完成操作。

　　装配边界方面，转向盘整体外径按照主流A级乘用车的内饰空间设定，轮缘转动过程中与仪表罩、转向柱护罩、驾驶员膝部区域的安全间隙都经过运动干涉校核，全转角范围内不会出现磕碰摩擦。中央基座背面的线束引出通道做隐藏式布局，气囊线束、多功能按键线束可以从辐条内部的走线槽穿过，直接接入转向柱下方的整车线束回路，外部没有明线外露。转向盘的整体质心严格控制在旋转轴线上，高速转动时不会产生额外的离心抖动，配合转向管柱的助力特性，能够给驾驶员提供清晰的路感反馈，低速泊车时转向轻盈，高速行驶时转向阻尼随车速提升线性增大，避免误操作带来的行驶风险。
