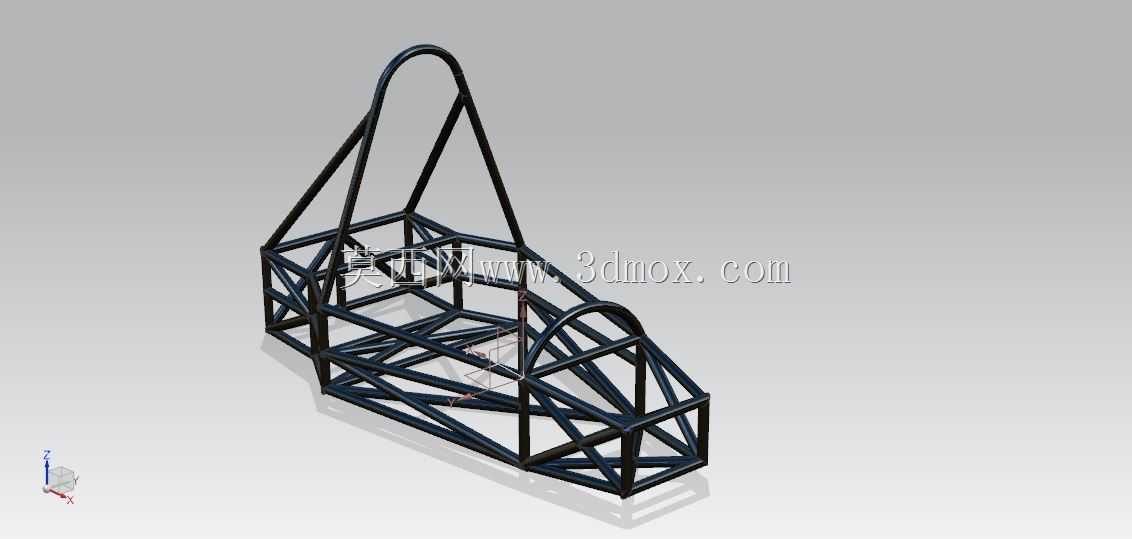

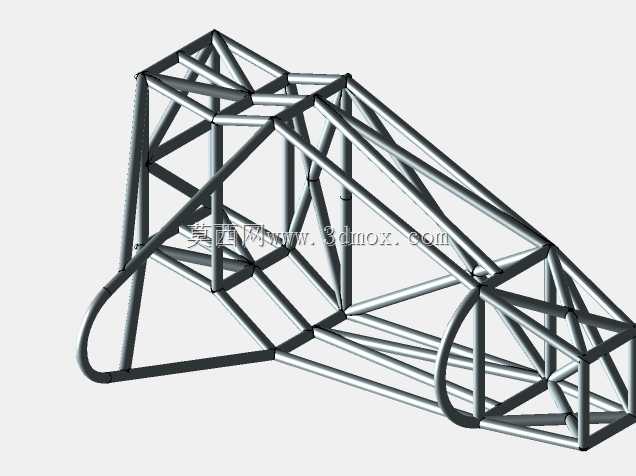

方程式赛车管式防滚安全车架结构

该结构为方程式概念车配套的防滚保护架，是赛车座舱区域核心的安全承载结构，主要应用于场地竞速类方程式赛车、业余改装赛车以及大学生方程式赛事的参赛车辆中，在车辆发生碰撞、侧翻、翻滚等极端事故时，能够为座舱内的驾驶员构建完整的生存空间，避免车身变形挤压驾驶员躯干、头部，同时可承接碰撞过程中的冲击载荷，将冲击力分散传导至整个车架结构，降低冲击对驾驶员的直接伤害。在实际赛事应用场景中，该防滚架不仅承担被动安全防护的核心功能，同时也是整个赛车车身的主承载骨架，前端可衔接前悬安装点、前防撞结构与转向系统安装位，侧部可固定座椅安装支架、安全带锚点与侧边防撞结构，后部可衔接动力总成安装位、后悬固定点与尾翼支撑结构，是整合全车部件安装定位的核心基准结构。从设计思路来看，该防滚架采用空间桁架管式结构，整体以高强度合金钢管通过空间三角拼接构型搭建，完全遵循力学传力路径设计，主防滚环位于驾驶员背部后方，采用大曲率弯管成型，构成座舱后部的核心支撑环，前部设置前防滚环位于方向盘前方，与主防滚环通过多根斜向支撑管、纵向连接管形成闭合的空间笼型结构，侧部设置多组交叉斜撑，既能够满足侧碰时的抗挤压能力，也能在车辆翻滚时承受顶部的垂直冲击载荷，避免座舱顶部塌陷。在结构设计上，所有管节点的拼接位置都经过传力路径优化，避免出现应力集中的直角衔接，斜撑的角度设置充分考虑不同方向冲击的载荷分解，能够将正面碰撞、侧面碰撞、翻滚冲击的载荷沿着管梁快速分散到整个桁架结构中，避免局部载荷过大导致管梁断裂变形。从安装边界来看，该防滚架的底部框架完全匹配方程式赛车的底盘安装点位，底部横向管梁预留了与底盘单体壳或者管式车架主纵梁的连接接口，侧部预留的安全带安装点位置完全符合赛车安全规范，能够适配多点式赛车安全带的锚定安装，主防滚环顶部预留了赛事要求的头部安全冗余空间，整体宽度适配单人赛车座舱的布局，不会占用驾驶员的操作空间，同时管架的内部空间能够容纳赛车座椅、方向盘、仪表、操控踏板等座舱部件的安装，所有管梁的排布都避开了驾驶员的操作动线，在保障结构强度的前提下尽可能优化了座舱内部的操作空间。此外，该桁架结构在满足安全强度要求的前提下，通过管材规格的差异化搭配实现了轻量化设计，主承力位置采用壁厚更大、管径更粗的管材，辅助支撑位置采用相对轻量化的管材，在不降低安全性能的同时控制了整体结构重量，契合赛车轻量化的设计需求。
