工程实训用带防护框架工位储物装置

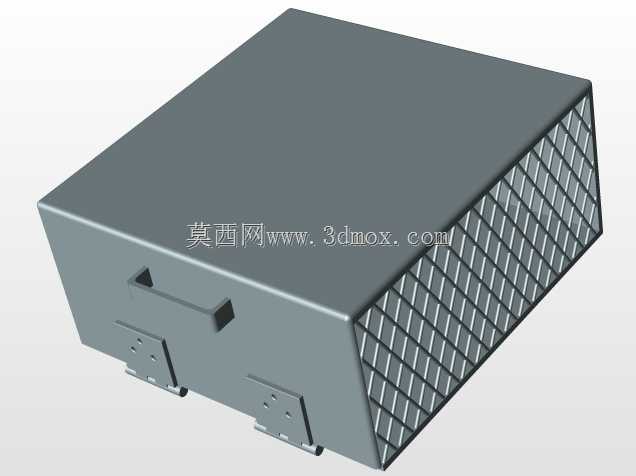

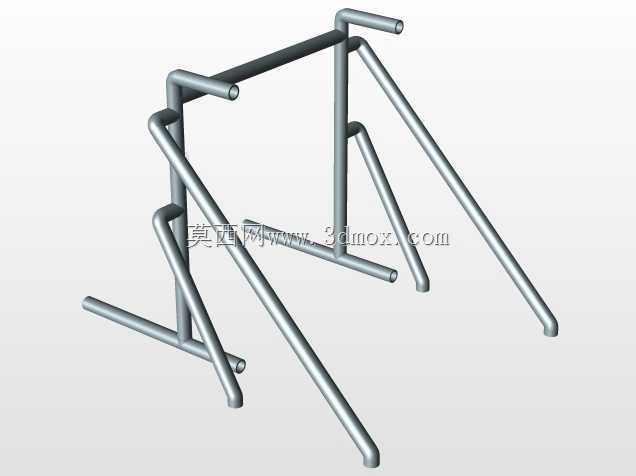

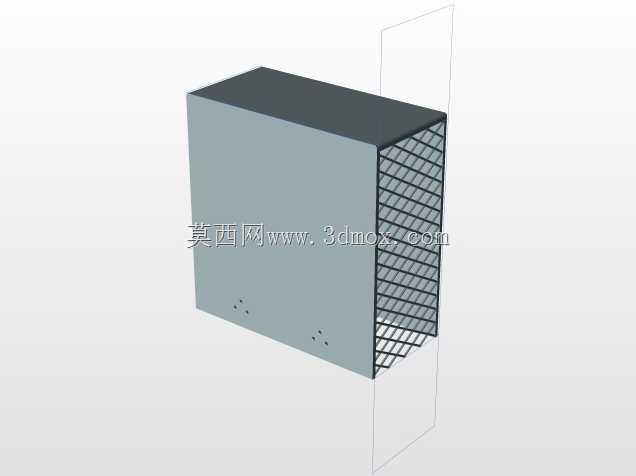

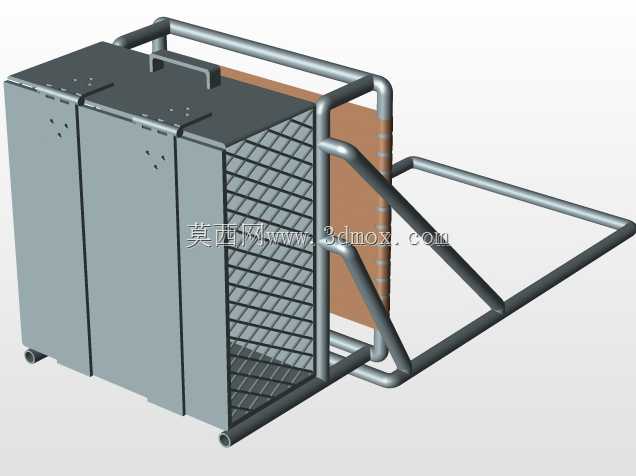

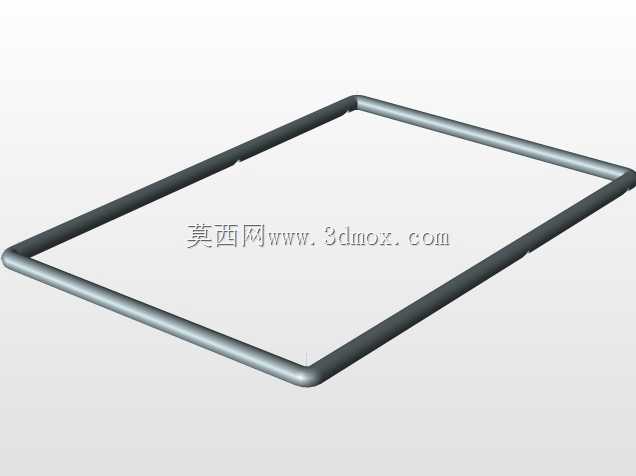

这套带金属防护框架的工位储物装置，主要面向院校工程实训中心、车间临时作业工位的物料与工具收纳场景，适配钳工实训、简易装配实操等需要就近存取工具、工件的作业环境，解决实训场地工位分散、工具易乱堆乱放的实际问题。从结构设计来看，主体采用三格并列的立式金属柜体作为储物核心，单格柜体预留了锁具安装位，可实现工具、实训耗材的分类上锁存放，柜体底部加装了小型支撑脚轮，配合外侧的圆管焊接框架，既可以实现短距离的工位推移，也能在推移过程中通过框架承受外部磕碰，避免柜体直接受撞击变形。框架延伸出的斜向支撑臂并非冗余结构，实际使用时可临时放置待加工的长条形工件、实训用板材，省去额外搭配移动置物架的成本，框架侧面的网格护板采用菱形冲孔金属网制作，既可以观察柜体侧方放置的物料状态，也能防止小尺寸工件、工具从侧方缝隙滑落，同时不会过多增加整体结构重量。设计阶段优先考虑了实训场景的使用强度，框架管材选用常规焊接圆管，弯折处采用大圆弧过渡，避免尖锐棱角造成实训人员磕碰受伤，所有焊接位置均做了打磨处理，柜体门板采用加厚冷轧板折弯成型，门板上的安装孔位统一按照常用柜锁的安装尺寸预留，后期更换锁具无需二次打孔。外形尺寸上，整体宽度控制在1.2米以内，深度不超过0.8米，高度适配常规站立作业的1.1米操作高度，推移时不会遮挡操作人员视线，安装时无需额外固定地面，依靠底部框架的接触面积即可保证放置稳定性，即使在实训场地的水泥地面上放置，也不会出现轻易滑移的情况。框架顶部预留的提手结构，方便两人配合抬运转移，遇到场地调整时无需借助吊装设备即可完成位置挪动，柜体内部可根据存放需求加装分层隔板，适配不同尺寸的工具、量具、实训工件存放，网格护板与框架采用螺栓连接，后期出现网格变形损坏时可单独拆卸更换，无需整体切割返修，降低了长期使用的维护成本。
