水平式快速夹钳工装夹具结构

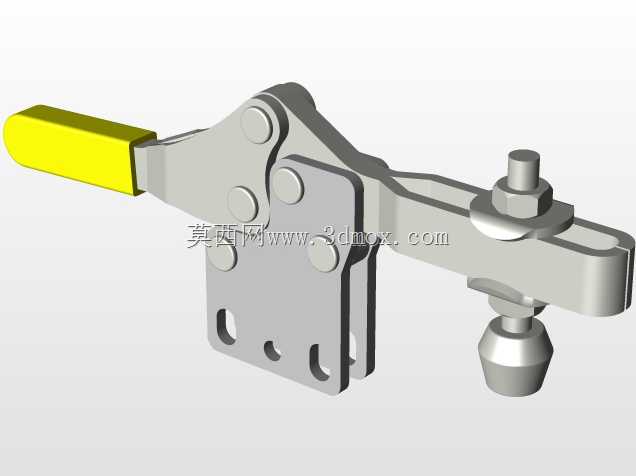

这款手动水平式快速夹钳，是工装治具、非标自动化设备、焊接工装、机加工定位工位上极为常用的压紧执行元件，核心作用是在工件装配、加工、检测、焊接工序中提供稳定的快速压紧与释放动作，替代传统螺栓压紧的繁琐操作，大幅缩减工位上下料的辅助工时。从结构设计逻辑来看，该夹钳采用连杆肘节自锁原理，当手柄扳动至压紧工位时，连杆机构越过力学死点，即便承受加工过程中的振动、切削力冲击，夹钳也不会自行松脱，只有反向扳动手柄才能解除压紧状态，这一特性是其在高频次往复工装场景中被广泛选用的核心原因。夹钳的安装底座采用带长圆孔的板式结构，安装孔位预留了足够的调节余量，现场安装时可根据工件的实际定位偏差微调夹钳的固定位置，无需重新加工安装孔，适配多规格小批量生产的工装柔性需求。压头端采用可调式螺栓结构，搭配球面压头，可根据被压紧工件的高度差旋转调节螺栓伸出长度，球面接触设计能避免压头与工件表面硬接触造成的压痕，同时补偿工件表面的平面度误差，保证压紧力均匀传递到工件定位面，不会出现局部压紧不实导致的加工移位。手柄部分包覆防滑绝缘套，操作人员扳动时握持受力均匀，长时间重复操作也不易产生手部疲劳，夹钳的所有铰接销轴都采用铆接加固结构，铰接配合面预留合理间隙，长期往复扳动也不会出现卡滞、松旷问题，铰接部位的受力面经过硬化处理，耐磨损性能满足产线高频次使用的寿命要求。在实际选型应用中，这类夹钳常被布置在工装基板的侧边位置，不会占用工件上方的操作空间，尤其适合焊接工装中工件侧面压紧、PCB测试治具的板件固定、木制品胶合工序的临时压紧、钣金件折弯定位等场景，安装时只需通过螺栓穿过底座长圆孔固定在工装平台上，调整好压头高度即可投入使用，无需复杂的调试流程。夹钳整体采用碳钢材质冲压成型，主体结构件做表面防锈处理，可适应车间内多粉尘、少量切削液飞溅的工作环境，压头的接触端可根据被加工工件的材质更换橡胶垫、铜垫等不同材质的端头，避免划伤工件表面。从安装边界来看，夹钳压紧状态下的整体高度、手柄展开的回转半径都经过紧凑化设计，在排布多组夹钳的工装上，相邻夹钳的手柄扳动路径不会出现干涉，可实现密集点位的压紧布置，满足复杂异形工件的多点压紧需求。
