4分内螺纹手动球阀三维设计作品

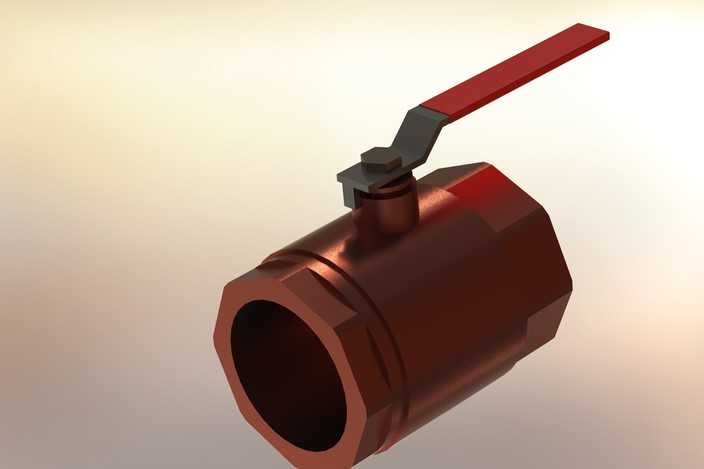

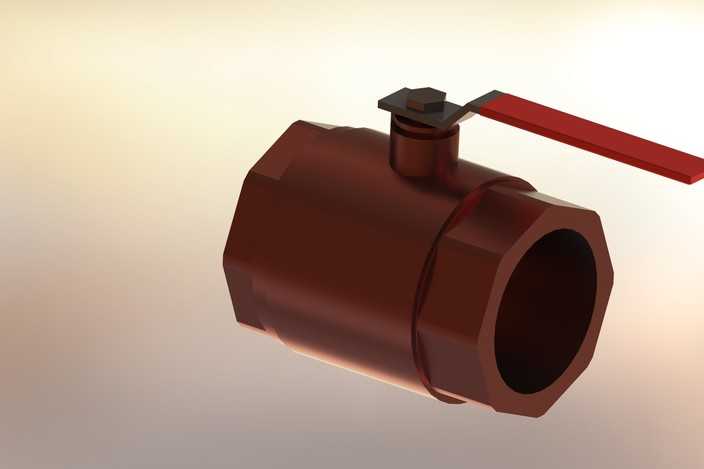

本作品为4分规格内螺纹手动球阀的三维建模成果，建模过程围绕球阀的实际结构特征展开，首先依据民用管路球阀的通用尺寸比例搭建基础轮廓，先构建两端内螺纹连接的六角阀体主体，阀体采用锻铜材质的外观表现，建模时精准还原了六角外形的棱边倒角、端口内螺纹的牙型细节，保证阀体部分的结构符合实际加工的形态特征。随后完成球体密封腔的内部结构建模，精准匹配球体与阀座的配合间隙，还原球阀通径的尺寸比例，确保内部流道的结构符合球阀的流体通路设计逻辑。之后构建阀杆与操作手柄部分，阀杆与球体的连接部位做了精准的卡位结构设计，还原实际球阀阀杆带动球体转动的传动逻辑，手柄部分采用红黑配色的工业常用设计，手柄与阀杆的连接压帽、紧固螺母都做了细节还原，每个小零件的尺寸比例都参考实物做了校准，没有出现结构错位的问题。材质渲染阶段，阀体部分赋予红铜金属材质，调整金属粗糙度、反射参数模拟锻铜阀体的哑光金属质感，表面添加细微的使用痕迹纹理提升真实感；手柄部分分别赋予红色哑光塑料与黑色金属材质，还原工业手柄的实际视觉效果；金属连接件部分赋予深色金属材质，调整高光参数表现紧固件的金属光泽。渲染时采用柔和的侧方主光源搭配补光，突出阀体的六角棱边结构与金属质感，阴影做了柔化处理避免生硬的阴影遮挡结构细节。整个建模过程遵循从整体到局部的设计思路，先确定阀体的整体长度、通径尺寸、六角对边尺寸等核心参数，再逐步拆分构建内部球体、阀杆、密封件、手柄、紧固件等各个零件，每个零件的装配关系都做了精准的配合约束，还原实际球阀的装配逻辑，既保证了外观的视觉还原度，也确保内部结构符合球阀的工作原理，可用于管路系统的装配演示、产品展示等场景。
