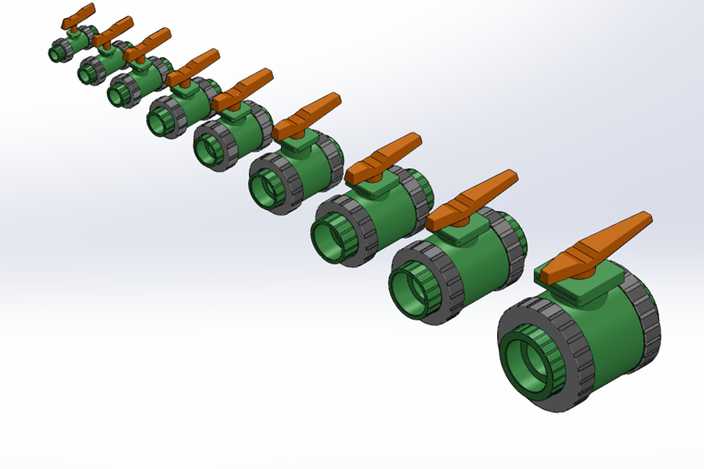

多规格PVC手动球阀系列三维设计作品

本套作品为系列化PVC手动球阀三维建模成果，覆盖0.5寸到4寸的常用通径规格，采用统一的设计逻辑完成全系列配置化建模，在三维建模过程中优先采用参数化设计思路，将通径尺寸、阀体壁厚、手柄长度、连接螺纹参数设置为可驱动变量，仅需调整核心参数即可快速生成对应规格的球阀模型，大幅提升同系列产品的建模效率。建模阶段首先完成核心通径的基准模型搭建：先构建内部阀球的球形基体，精准切削出介质流通的等径直孔，匹配阀球转动的密封接触面弧度，保证阀球转动时的密封贴合度；随后构建阀体的主体结构，阀体采用PVC材质典型的深绿色外观，两端设计为带防滑纹路的承插连接结构，外圈的防滑齿做均匀阵列排布，既还原实物的装配握持结构，也保证模型细节的真实感。阀杆部分采用隐藏式结构设计，连接阀球与顶部手柄，建模时预留出阀杆的转动间隙，还原真实球阀的转动配合关系；顶部操作手柄采用橘棕色硬质工程塑料材质，手柄表面做防滑纹理处理，造型符合手动操作的人体工学弧度，手柄与阀杆的连接位置做定位卡扣结构，保证手柄转动时可准确带动阀球完成90度开关动作。材质渲染阶段针对不同部件匹配对应材质属性：阀体部分赋予哑光深绿色PVC塑胶材质，调整材质的粗糙度参数还原PVC管材的半哑光质感，边缘位置添加轻微的圆角过渡，避免模型棱角过于生硬；阀球与密封件部分赋予深灰色硬质工程塑料材质，适当调整材质反光度，区分与阀体的材质差异；操作手柄赋予橘棕色胶木材质，添加细微的颗粒质感还原手柄的防滑触感，同时调整光照角度，让手柄的立体感更加突出。整套模型严格遵循实物的装配关系，所有部件的配合间隙、结构比例均参考实物测绘数据，不同规格的球阀保持统一的外观风格与结构逻辑，仅根据通径大小等比例缩放调整各部件尺寸，保证全系列产品的设计一致性，可直接用于管路系统装配演示、产品选型展示、结构设计验证等场景，模型结构完整无破面，各部件可单独拆分编辑，能够满足后续的工程出图、渲染展示、装配模拟等不同使用需求。
