18寸600RF级蜗轮驱动固定球阀三维设计

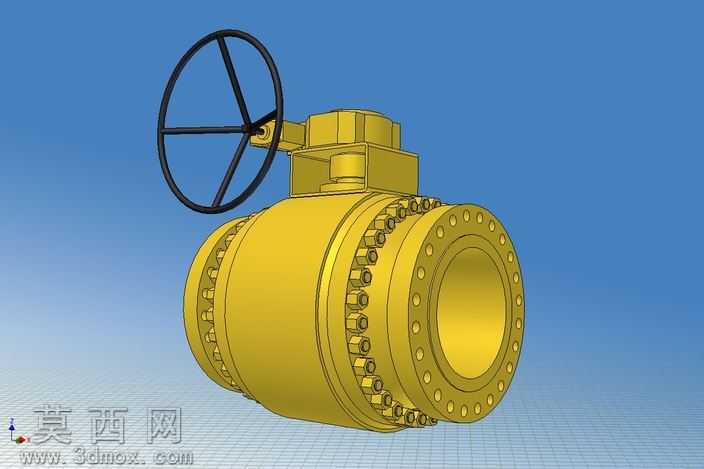

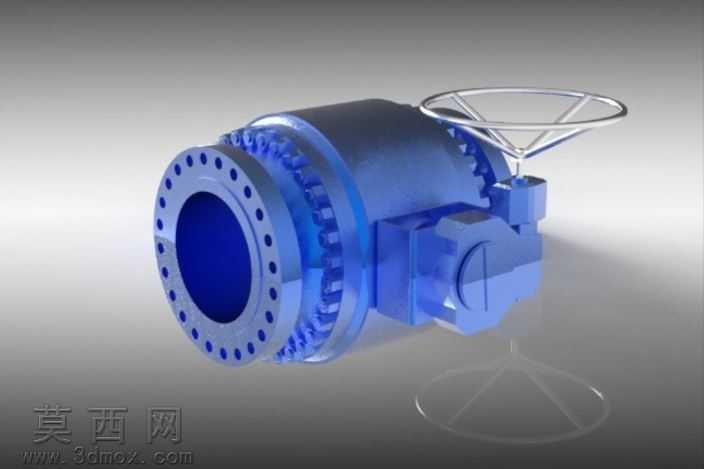

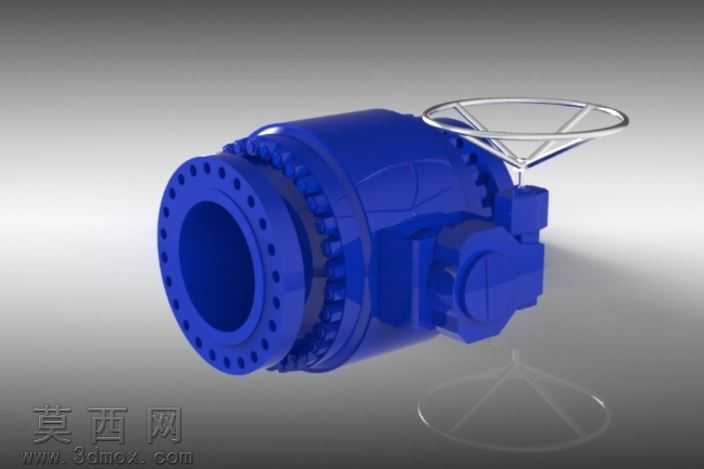

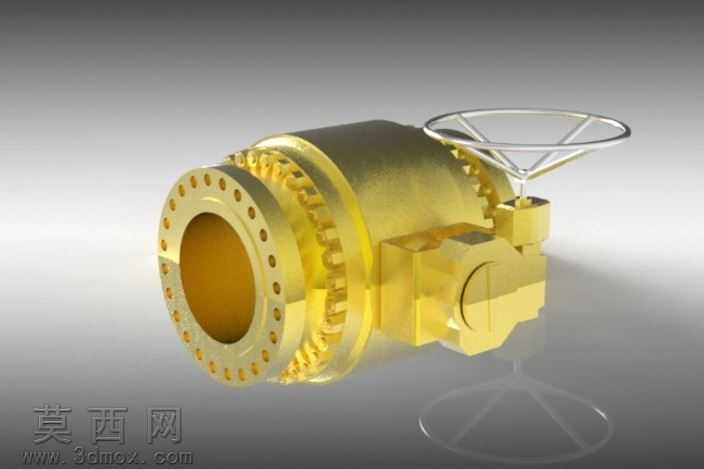

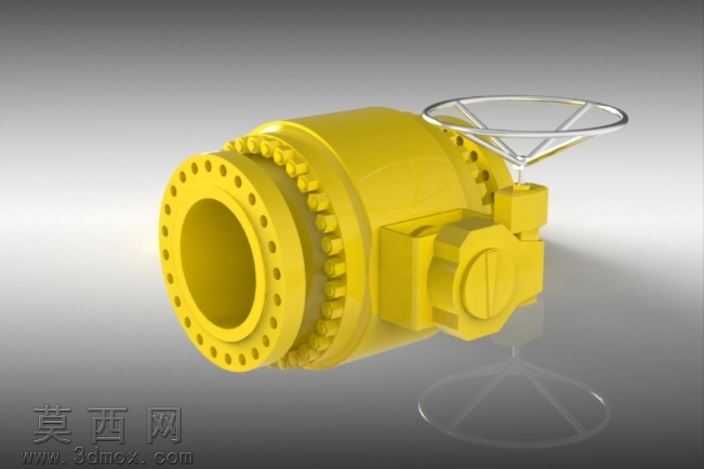

本作品为18寸Class600 RF面固定球阀的三维参数化设计成果，建模阶段严格遵循API 6D、ASME B16.34等阀门行业通用设计规范，对产品各组成部件进行1:1等比例还原。建模过程中首先完成核心流道部件的参数搭建，精准匹配固定球阀的流通孔径与流道轮廓，确保流道内壁光滑过渡，符合高压工况下的介质流通阻力设计要求；球体部分采用固定轴式结构设计，区别于浮动球阀的球体承压位移密封逻辑，固定球体上下设置支撑轴颈，将介质工作压力产生的推力传递至阀体，大幅降低操作扭矩，适配大口径高压管线的使用需求。阀体部分采用三段式分体锻造结构设计，左右阀体与中体通过周向均匀排布的高强度螺柱实现紧固连接，建模时精准还原每一颗连接螺柱、螺母的尺寸规格与排布位置，同时对法兰密封面的RF凸台结构、螺栓孔中心距、法兰厚度等关键连接尺寸严格遵循ASME B16.5法兰标准进行参数约束，确保模型可直接对接同压力等级的管线法兰设计。驱动部分采用84比速的蜗轮齿轮箱操作机构，建模时还原了蜗轮蜗杆的啮合传动结构、手轮的轮辐与轮缘造型、齿轮箱壳体的加强筋结构与安装定位面，清晰展示手轮输入扭矩后通过蜗轮副减速增扭、驱动阀杆带动球体完成90度回转实现启闭的传动逻辑。密封结构部分完整还原了阀座的弹性补偿结构、阀杆的多重填料密封结构、阀体中法兰的密封垫片槽结构，将固定球阀的双向密封、防火防静电、阀杆防飞出等核心安全设计通过三维结构直观呈现。渲染阶段采用金属哑光金材质模拟阀体的防腐涂层质感，对螺柱、手轮等部件采用差异化金属材质区分，背景采用渐变蓝底搭配网格基准面，突出模型的整体轮廓与结构层次，所有部件均按实际装配关系添加同轴、面贴合等装配约束，可实现爆炸视图拆解、运动仿真模拟等拓展应用，完整呈现大口径高压固定球阀的设计细节与结构逻辑。
