NX参数化直齿圆柱齿轮传动结构设计

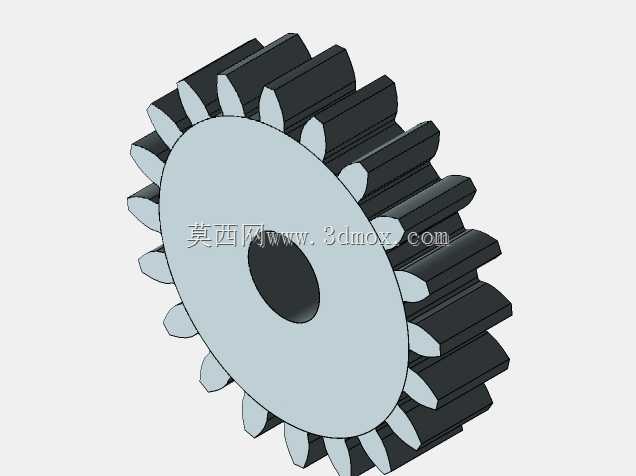

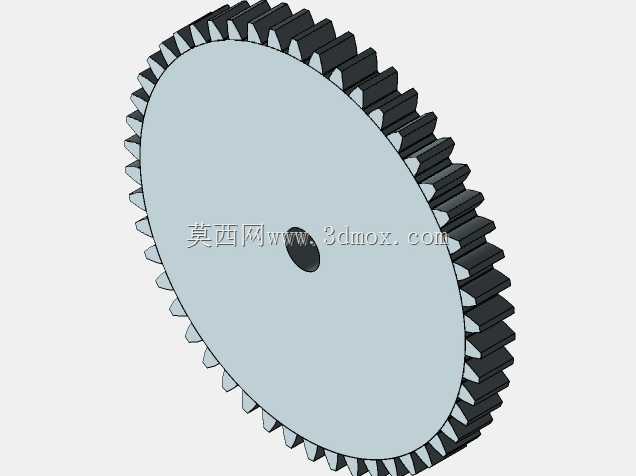

在常规机械传动系统的设计迭代中，直齿圆柱齿轮是应用覆盖范围最广的基础传动零件，从普通输送线的减速单元、小型工装夹具的动力传递，到普通机床的进给传动链、轻工设备的转速匹配结构，都能见到这类零件的身影。这套参数化直齿轮的设计逻辑，核心是围绕径节与压力角两个核心啮合参数搭建可变参数驱动框架，设计者只需要调整对应模数、齿数、齿宽、轴孔直径的参数值，就能快速生成不同规格的直齿轮模型，不需要重复绘制齿廓渐开线、修剪齿形、阵列轮齿的重复操作，能大幅缩短系列化传动方案的设计周期。从结构细节来看，该齿轮采用标准渐开线直齿齿形，齿向与齿轮端面保持垂直，啮合过程中不存在轴向分力，支撑轴承只需要承受径向载荷，对安装支座的结构强度要求更简单，日常维护的调整难度也远低于斜齿轮、锥齿轮等其他齿形的传动零件。齿轮中心设置的通孔用于与传动轴配合，孔的尺寸可根据适配的轴径灵活调整，可根据实际载荷需求选择平键连接、过盈配合等不同的轴毂连接方式，齿宽参数可根据传递扭矩的大小对应调整，保证轮齿的接触强度满足额定载荷下的使用寿命要求。在实际选型适配过程中，需要注意安装边界的匹配：齿轮的齿顶圆直径决定了啮合副的中心距范围，设计安装腔时要预留足够的径向间隙，避免轮齿转动时与腔体内壁发生剐蹭；齿轮的端面到轴肩的定位尺寸要与齿宽匹配，保证轮齿的啮合宽度达到设计值，避免出现局部偏载导致轮齿过早磨损。这类参数化模型的优势在于，面对不同传动比、不同中心距的设计需求时，不需要从零开始建模，只需要输入对应的设计参数就能快速得到符合啮合要求的齿轮模型，还能直接导出用于机加工的工程图纸，或者导入运动仿真模块验证传动的平稳性，检查是否存在根切、干涉等设计缺陷。对于小模数的轻载场景，这类齿轮还可以直接通过3D打印制作样件，用于原理样机的功能验证，不需要提前开模或者机加工，能大幅降低前期方案验证的成本。在传动特性上，标准压力角的直齿轮啮合时重合度稳定，传动效率高，在中低速、载荷平稳的传动场景下可靠性表现优异，是常规机械结构设计中最常选用的齿轮类型。
