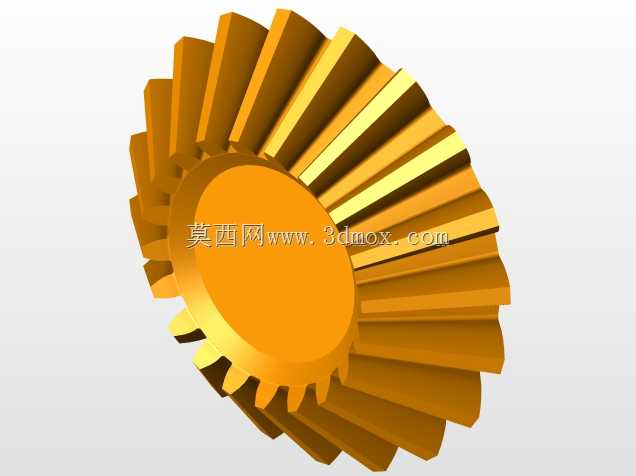

直齿锥齿轮传动件三维结构设计

这款直齿锥齿轮主要用于相交轴之间的运动与动力传递，常见于差速器、机床主轴传动箱、农业机械转向机构、小型减速机输入输出端等需要改变传动轴线方向的场景，可实现两轴呈90度夹角的动力换向传输，在低速重载、传动空间受限的设备布局中应用十分广泛。从结构设计来看，该齿轮采用节锥角匹配的直齿齿形设计，齿向沿节锥母线方向分布，齿厚从大端向小端均匀递减，这种设计能够保证啮合过程中齿面接触线沿齿长方向平稳过渡，降低安装误差带来的偏载风险。设计过程中优先考虑了安装基准的统一性，齿轮背部的定位端面与内孔轴线保持严格的垂直度公差，齿坯加工阶段就将安装止口的尺寸公差控制在IT7级范围内，确保装配后齿轮的节锥顶点与配对齿轮的节锥顶点完全重合，避免出现齿端接触、啮合间隙不均的问题。齿形参数设计上，大端模数取标准系列值，齿顶高系数、顶隙系数均采用通用机械传动标准值，保证与同参数配对锥齿轮的互换性，齿面工作段进行了齿向修形处理，可补偿受载后轴系变形带来的啮合偏移，降低传动过程中的冲击与噪音。从安装边界来看，齿轮轮毂长度根据轴伸配合长度确定，内孔可根据实际装配需求设计为平键连接、花键连接等多种形式，齿轮最大外圆尺寸根据传动比与安装空间的限制做了优化，在保证齿面接触强度的前提下尽可能缩小径向尺寸，避免与周边箱体、轴承座等零部件发生运动干涉。实际应用中，这类锥齿轮通常配对使用，装配时需要严格调整两轴的轴向位置，保证齿侧间隙处于合理区间，既要避免间隙过大导致正反转换向冲击，也要防止间隙过小造成齿面润滑不足、磨损加剧。齿根部分做了圆角过渡处理，有效降低应力集中系数，提升齿轮在交变载荷下的弯曲疲劳强度，能够适应频繁启停、正反转切换的工况需求。齿轮背部的减重结构在不影响整体刚性的前提下减少了零件自重，降低了传动过程中的转动惯量，提升传动系统的响应速度，适合对传动动态性能有一定要求的设备使用。
