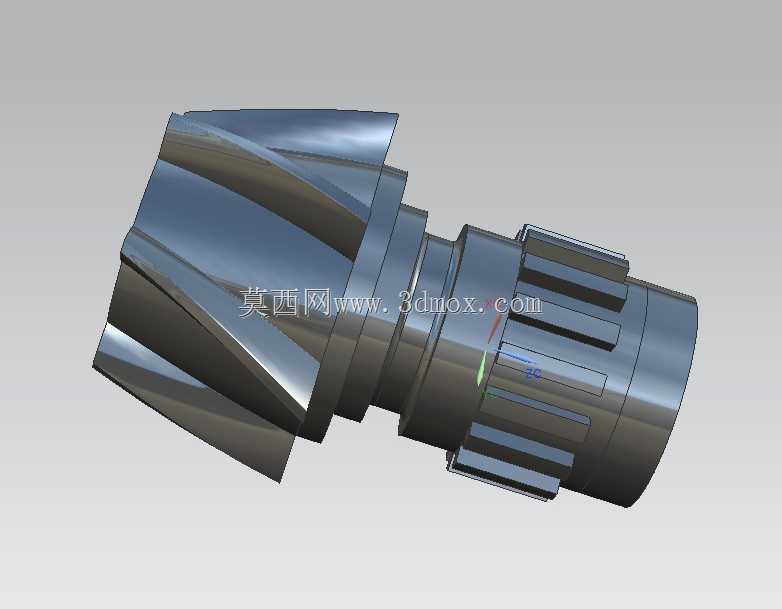

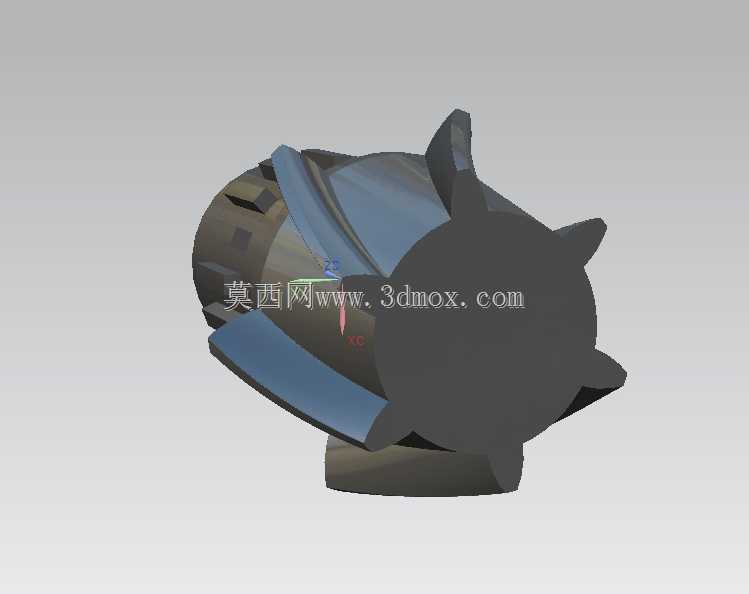

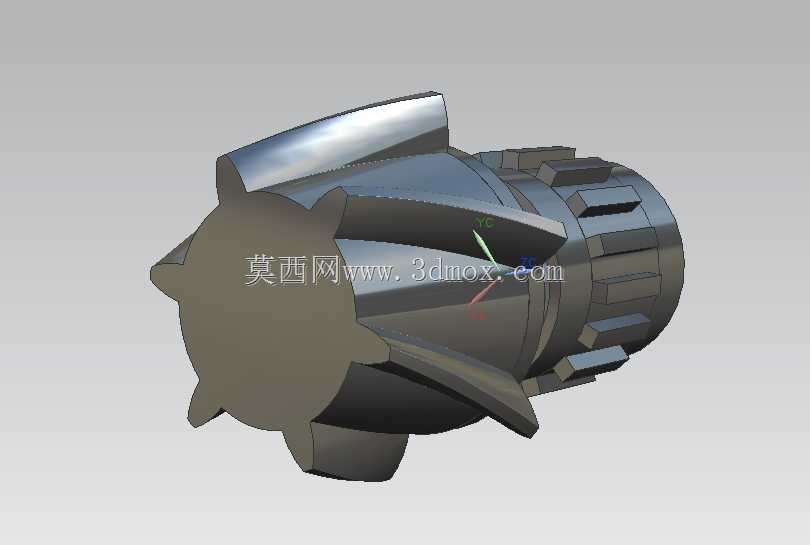

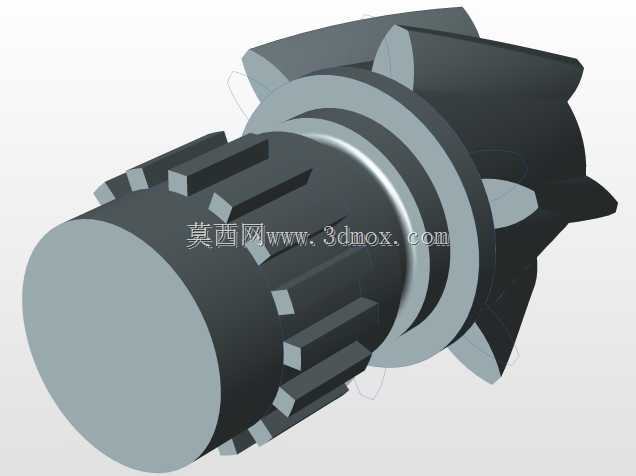

带花键连接段的螺旋斜齿传动构件

这类带集成花键段的斜齿传动构件，常应用在中小载荷的工业传动箱、机床进给机构、小型工程机械的动力传递路径中，区别于普通平键连接的分体式齿轮轴，它将斜齿啮合段与花键连接段做了一体化结构设计，省去了齿轮与轴装配时的键槽加工、配合公差校核环节，能有效缩减传动组件的轴向安装空间，同时避免键连接带来的应力集中问题，提升传动路径的整体扭转刚度。从实际使用场景来看，这类构件多用于输入转速中等、传动平稳性要求较高的工位，比如数控车床的进给传动链、自动化输送线的减速输出端、小型农机的变速机构中，斜齿段的螺旋齿形设计，能让轮齿啮合过程保持多齿连续接触，相比直齿轮传动冲击更小、运行噪音更低，适合需要持续正反转切换的传动场景。设计阶段需要重点考量几个核心边界：首先是斜齿段的螺旋角取值，通常会结合传动比要求、轴向承载空间选定，螺旋角过大会导致轴向力激增，对配套支撑轴承的轴向载荷能力提出更高要求，螺旋角过小则无法发挥斜齿传动平稳的优势；其次是齿部与花键段的过渡轴径设计，过渡位置需要做足够的圆角卸荷，避免长期交变载荷下出现应力断裂，花键段的齿形一般选用渐开线花键，相比矩形花键对中性更好，能适配更高转速的传动需求，花键的有效配合长度需要匹配配套连接件的安装深度，既要保证扭矩传递的接触面积足够，也要避免过长导致的装配卡滞。外形尺寸方面，斜齿段的齿顶圆直径需要匹配啮合齿轮的中心距要求，安装时要保证齿面啮合的接触斑点沿齿高、齿长方向分布均匀，花键端的配合公差一般选用过渡配合，既方便装配拆卸，也能减少传动过程中的回程间隙。这类一体化构件在建模时需要重点处理齿面的螺旋扫掠路径，保证齿形的渐开线轮廓精度，同时要校核轴段各位置的扭转强度、弯曲强度，尤其是齿根位置的应力集中系数，花键齿的挤压应力也要控制在材料许用范围内，实际加工时多采用锻坯经滚齿、插齿、热处理后磨齿完成，齿面硬度一般能满足长期啮合的耐磨需求，装配时需要注意斜齿的旋向匹配，避免轴向力方向与轴承限位方向冲突导致的窜动问题。
