带安装底座的立式滚轮支撑组件结构

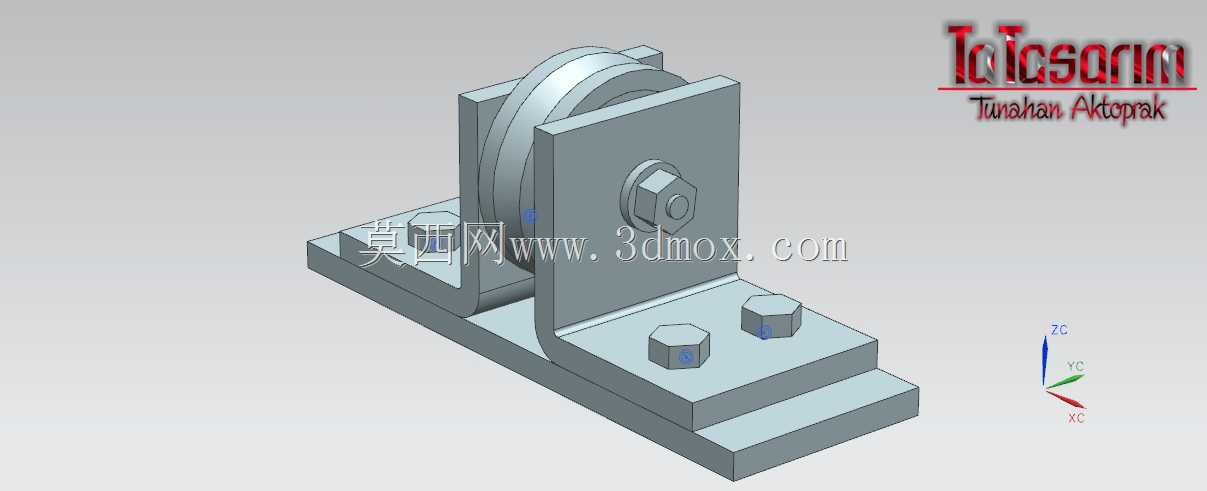

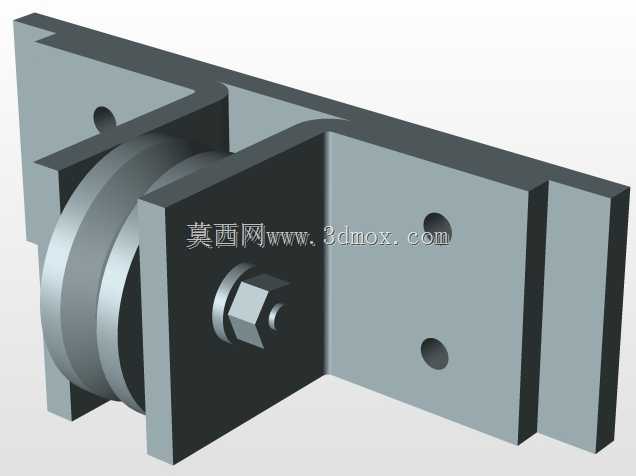

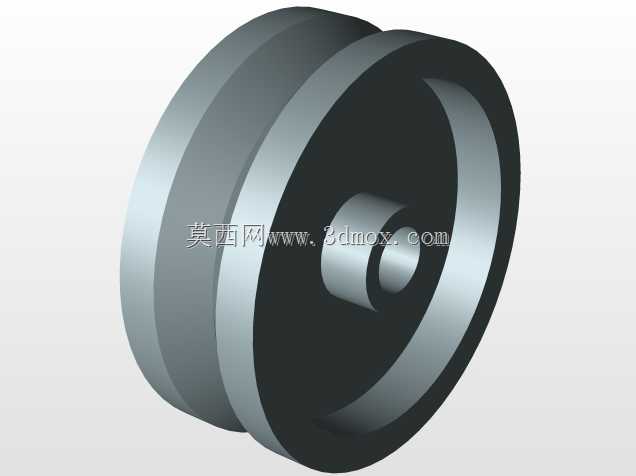

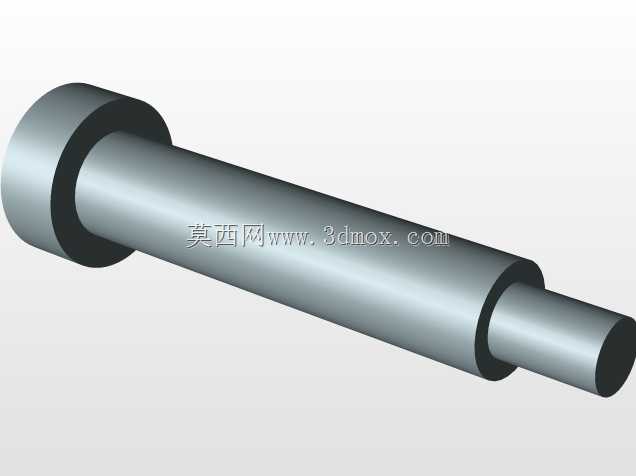

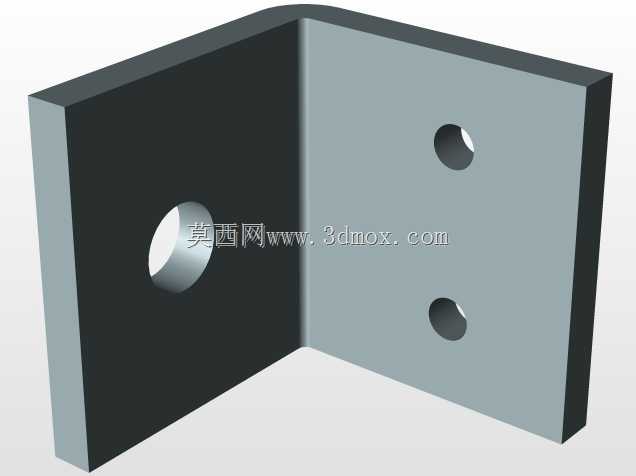

这类滚轮支撑组件多应用在生产输送线侧边导向、小型移动设备的行走限位、工装夹具的滑移导向场景中，核心作用是通过滚轮的滚动接触，替代滑动摩擦降低构件运动过程中的阻力，同时通过刚性支撑座承担径向与侧向的载荷，避免运动过程中出现偏移、卡滞的问题。从结构设计来看，组件采用L型一体式折弯支撑立板搭配阶梯式安装底座的结构，立板与底座之间通过折弯一体成型，减少了拼接焊缝带来的应力集中问题，立板上开设同轴的滚轮安装孔，滚轮通过销轴穿接固定在两块平行立板之间，销轴端部采用六角螺母锁紧防松，确保滚轮转动过程中销轴不会出现轴向窜动。底座部分设计为两级阶梯结构，两个内六角螺栓分别布置在阶梯平面的居中位置，安装时可根据设备机架的安装面高度差选择对应阶梯面贴合，适配不同高度的安装基准，螺栓孔的间距预留了足够的扳手操作空间，现场安装时无需额外加工避让位即可完成锁紧操作。滚轮的轮面采用圆弧过渡的槽型结构，既可以适配圆轨类导向件的接触需求，也可以在平面接触时保证接触线居中，避免轮面偏磨。设计过程中需要重点控制两块立板安装孔的同轴度公差，若同轴度偏差超过0.05mm，滚轮转动时会出现卡滞、异响的问题，同时立板与底座的折弯处需要设置合理的圆角，避免折弯过程中出现应力开裂，长期受载时从折弯处断裂。安装边界方面，底座的总宽度覆盖滚轮的最大外径，安装后滚轮的最高点高出立板顶端一定距离，保证接触运动时不会与立板边缘产生剐蹭，组件整体的安装高度可根据配套设备的运动行程调整，螺栓孔的孔径适配常用的M8内六角紧固件，可直接固定在型材机架、钢板焊接机架的平面上，无需额外制作转接件。在实际使用场景中，这类支撑组件如果用在输送线侧边，可通过调整安装位置控制输送件的运行轨迹，避免输送件跑偏掉落；如果用在小型移动设备上，可作为辅助支撑轮承担部分设备重量，降低主行走轮的载荷；如果用在工装夹具上，可作为滑移导向件，让夹具沿固定轨迹平稳移动。结构上没有多余的冗余设计，所有构件都承担对应的功能，滚轮的转动间隙通过销轴与螺母的锁紧程度微调，既保证转动灵活，又不会出现轴向窜动带来的晃动问题。
