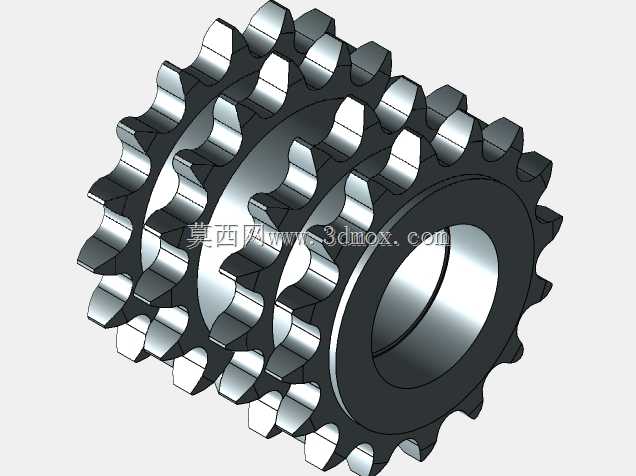

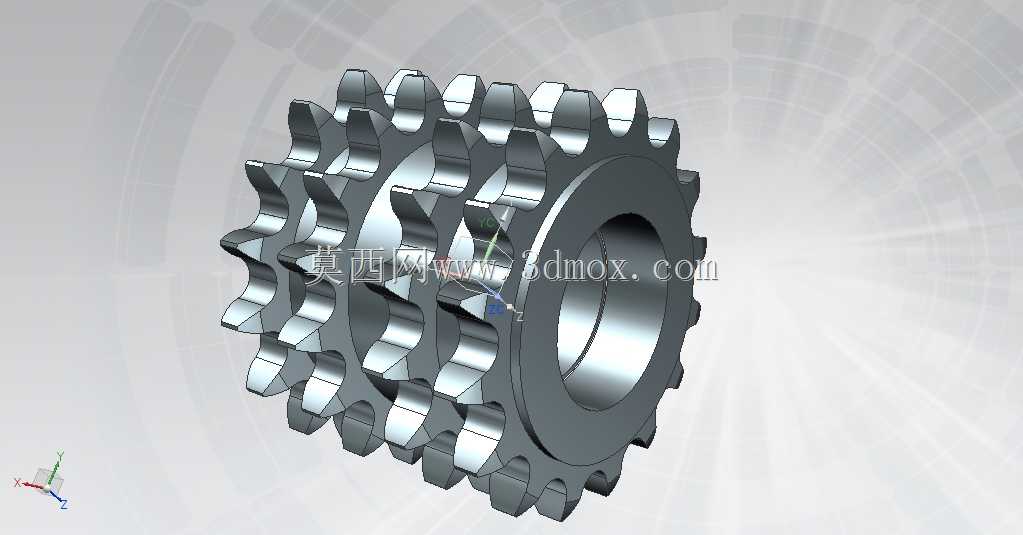

三排齿链式传动辐条链轮结构

在重载输送线、大扭矩传动工位的动力传递场景中，这类多排齿链式辐条链轮的应用十分普遍，相比单排链轮，它能在不增大单齿啮合载荷的前提下，分散链条拉力，适配多排并行链条的同步传动需求，常见于矿山输送设备、重型农机传动箱、工业流水线的动力输出端。从结构设计来看，该链轮采用三排等距齿槽布局，齿形经过啮合修型，能匹配标准滚子链的链节轮廓，减少啮合过程中的冲击与多边形效应，降低传动噪音与齿面磨损速率。中心的通孔为安装基准孔，孔壁预留了键槽加工余量，方便现场装配时根据配套轴径做最终精加工，保证与传动轴的同轴度，避免传动过程中出现径向跳动。链轮的辐条部分采用一体式铣削成型结构，没有额外的拼接焊缝，整体结构强度更高，能承受反复启停带来的冲击载荷，不会出现辐条断裂的失效问题。齿面的轮廓精度直接影响传动平稳性，建模过程中齿形参数严格遵循链传动的啮合标准，齿顶圆弧、齿沟圆弧、工作齿面的角度都经过参数化约束，保证每一个齿的啮合间隙均匀，不会出现卡链、跳齿的问题。三排齿之间的隔圈宽度与配套链条的内节内宽匹配，安装时能保证三排链条同步受力，不会出现单排链条过载的情况。从安装边界来看，链轮的外径、齿宽、中心孔的尺寸公差都按照通用传动件的配合标准设定，轴向定位可以通过轴肩与锁紧挡圈配合实现，不需要额外设计定制化的安装座，能直接适配现有标准传动轴的安装尺寸，降低设备改造成本。实际使用中，这类链轮的齿面可以根据工况选择不同的热处理工艺，比如在粉尘较多的输送场景下，齿面做高频淬火处理提升耐磨性，在有腐蚀介质的场景下可以做表面镀层处理，延长零件的使用寿命。建模时充分考虑了加工工艺性，所有的转角处都做了合理的圆角过渡，避免铣削加工时出现应力集中的尖角，同时减少热处理过程中的开裂风险。链轮的减重孔布局在辐条区域，在不降低整体结构强度的前提下，减少了零件的整体重量，降低传动轴的转动惯量，让传动启停过程更加平稳，减少动力损耗。
