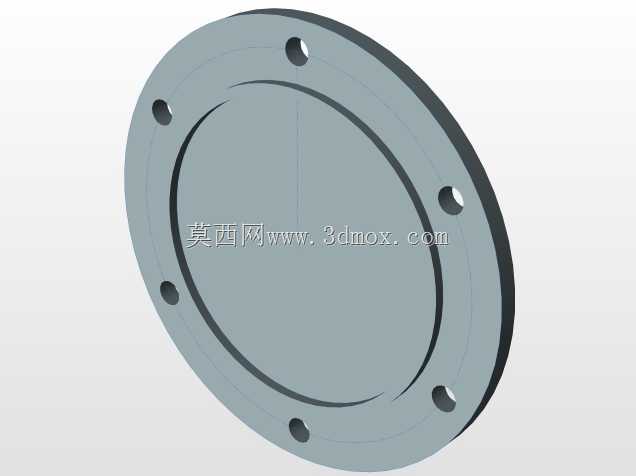

集成滑轮与齿轮的传动用轴结构

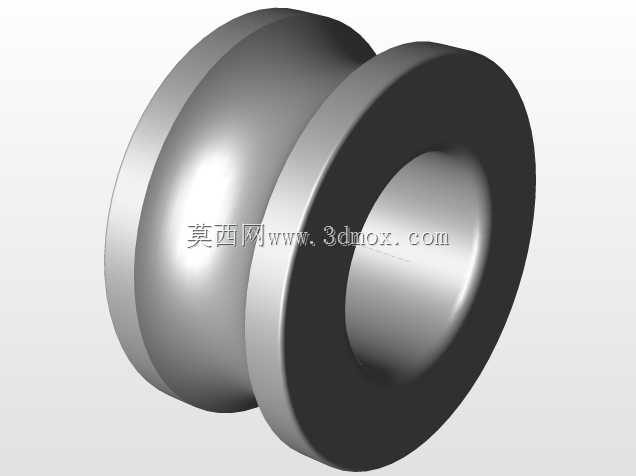

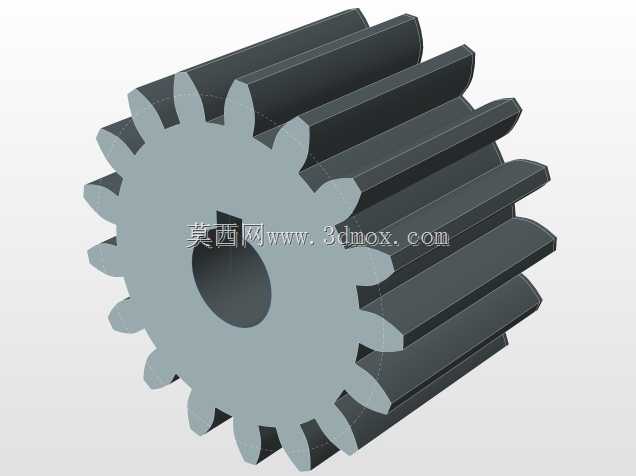

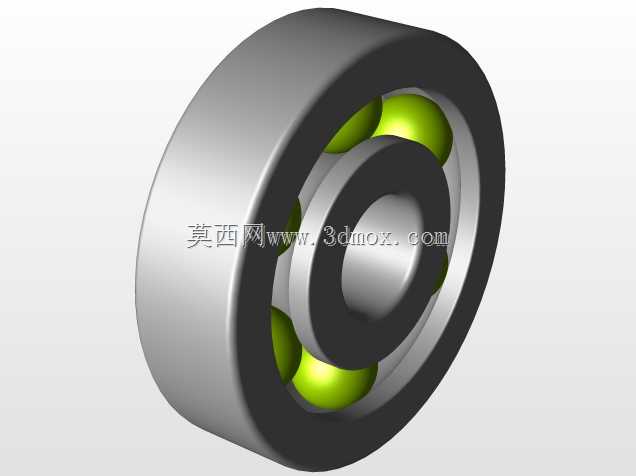

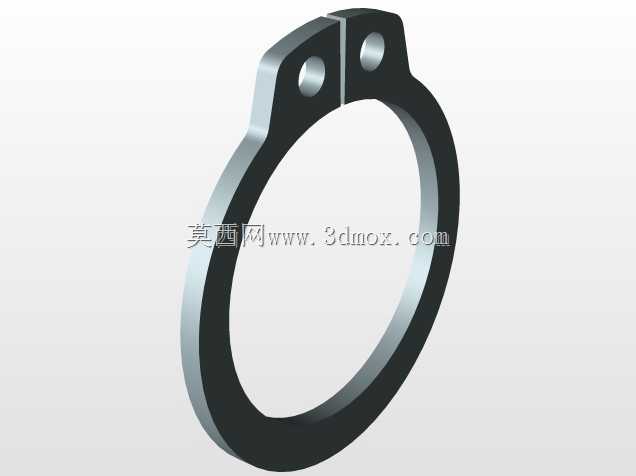

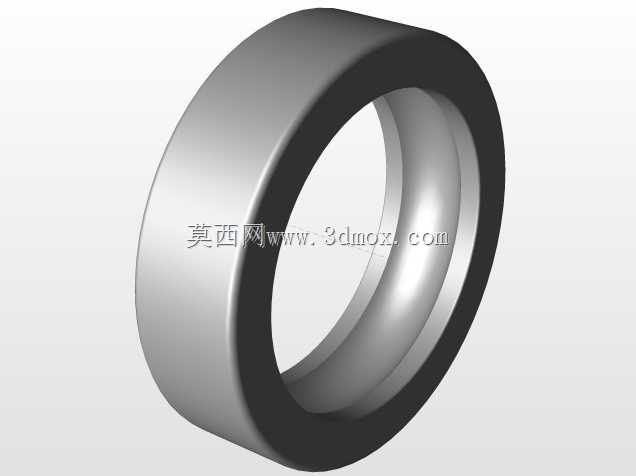

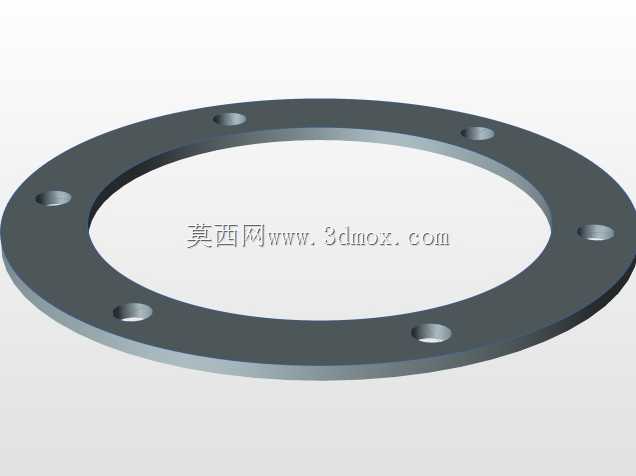

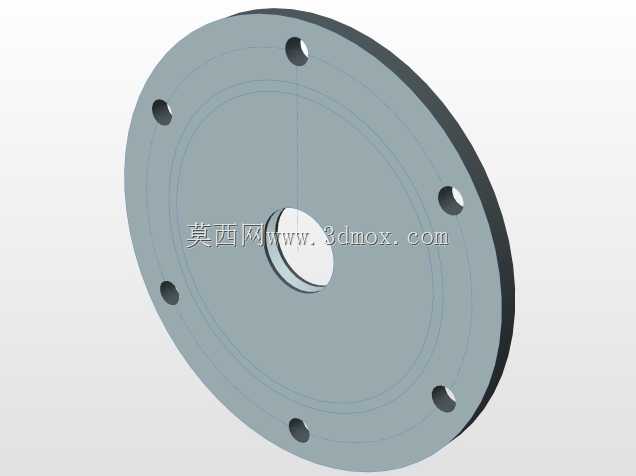

在常规带传动与齿轮传动组合的动力传输场景中，这类集成滑轮与齿轮的轴是动力传递路径里的核心承载构件，常见于中小功率的轻工输送设备、小型机床进给机构、农用加工机具的传动箱内部，承担着改变传动方向、匹配转速扭矩、衔接不同传动形式的作用。从实际装配逻辑来看，轴上各零件的定位基准完全围绕轴肩的加工精度展开，滑轮安装段的轴径公差需匹配带轮的毂孔公差，通常选用过渡配合保证带轮运转时不出现偏心晃动，避免带传动过程中出现跳带、偏磨的问题；齿轮安装段的轴径则根据传递扭矩的大小选择配合等级，若存在正反转频繁的工况，还会在对应轴段加工键槽，通过平键传递扭矩，消除齿轮与轴之间的周向窜动。设计这类轴结构时，首先要核算整根轴的受力分布，滑轮侧承受的是带的张紧力带来的径向载荷，齿轮侧同时承受啮合带来的径向力与圆周力，需要根据两支点的跨距计算各截面的弯矩与扭矩，确定危险截面的轴径，避免长期运转出现疲劳断裂。轴的两端预留的轴承安装位，需要根据载荷类型选择深沟球轴承或者圆锥滚子轴承，轴承位的轴肩高度要严格符合轴承安装的标准尺寸，不能过高导致轴承拆卸困难，也不能过低无法实现轴承的轴向定位。外形尺寸上，滑轮的节圆直径与齿轮的模数、齿数匹配是设计的核心前提，要保证带传动的传动比与齿轮传动的传动比衔接后，输出端的转速符合设备的设计要求，同时轴的总长度要适配安装腔的内部空间，轴端的挡圈槽、螺纹段等固定结构不能超出箱体的安装边界，避免装配时出现干涉。实际建模过程中，要注意各安装段的退刀槽、圆角的细节处理，轴上的过渡圆角不能过小，否则会产生应力集中，大幅降低轴的疲劳寿命，键槽的位置要与对应传动件的键槽位置对齐，装配时才能顺利完成压装。这类轴系结构在实际使用中，还要考虑润滑路径的设计，齿轮啮合侧的润滑油要能顺着轴的表面流到轴承位置，保证轴承的长期润滑，减少运转过程中的磨损。
