Xbox手柄摇杆帽三维结构设计

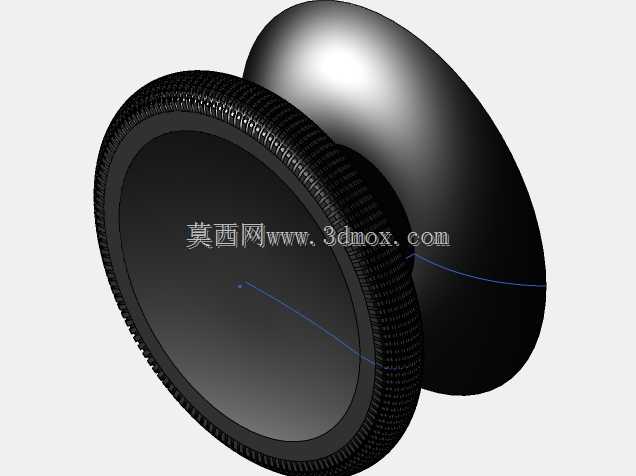

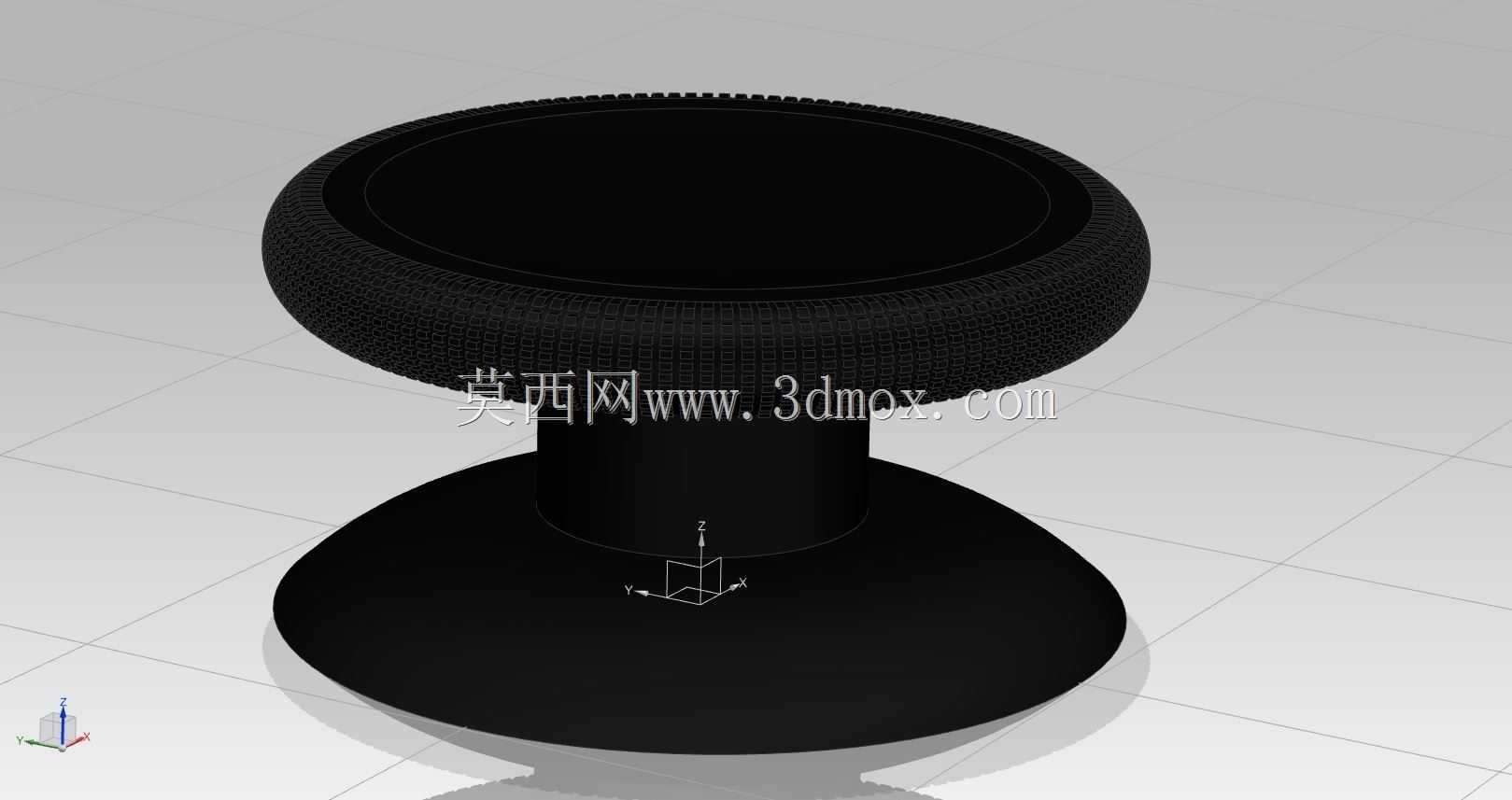

该零件为游戏手柄操控端的核心接触部件，日常应用场景覆盖家用游戏主机、PC端游戏外设、街机操控台等多类人机交互场景，是用户与游戏设备实现操控指令传递的直接接触载体。从实际使用需求出发，该部件需要兼顾手指接触的摩擦力、长期按压的结构强度、反复扳动的形变余量三大核心性能，设计过程中优先考虑了用户长时间操作的触感反馈，顶部接触区域做了微弧面收边处理，边缘整圈设置细密防滑纹理，避免手汗状态下操作出现打滑偏移。结构设计上采用三段式同轴布局，顶部圆盘为手指接触操作区，中间圆柱段为装配连接段，底部圆盘为限位防脱段，三段结构一体成型，减少装配工序带来的公差累积。中间圆柱段的直径匹配手柄内部摇杆电位器的安装孔位公差，装配后可实现与电位器转轴的过盈配合，无需额外粘接即可保证扳动过程中不出现相对转动，底部圆盘的直径大于安装孔位，装配到位后可形成轴向限位，避免大力按压操作时部件从安装孔脱出。外形尺寸方面，顶部操作圆盘直径适配成年人拇指指腹的接触范围，操作时拇指无需刻意调整位置即可覆盖整个接触面，中间连接段的高度匹配手柄面壳的安装深度，装配后顶部圆盘与手柄面壳预留足够的扳动间隙，满角度扳动摇杆时不会与面壳发生剐蹭干涉。设计过程中针对塑胶注塑的工艺特性做了结构优化，所有转角位置均设置圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，整体壁厚保持均匀，防止成型后出现缩痕、翘曲等外观缺陷，表面纹理的深度控制在合理范围，既保证防滑效果，又不会在注塑脱模时出现粘模问题。该部件的安装边界完全适配常规手柄摇杆的通用安装尺寸，可直接替换同规格的原装摇杆帽，也可作为第三方定制手柄的配套操控零件使用，结构设计兼顾了使用手感、结构强度与量产工艺性，能够满足高频次反复操作的使用寿命要求。
