圆柱齿轮加工用定位固定夹具结构

这款圆柱齿轮装夹固定结构，主要应用在齿轮加工工序的机加工工位，覆盖滚齿、插齿、剃齿以及齿部热处理后的精磨工序，是齿轮加工环节里保证齿形加工精度的核心装夹部件。从实际生产场景来看，齿轮加工过程中如果装夹定位出现偏差，会直接导致齿圈径向跳动超差、齿向误差不合格，最终造成齿轮传动啮合异响、使用寿命缩短的问题，因此这类固定夹具的刚性与定位精度，直接决定了成品齿轮的加工合格率。

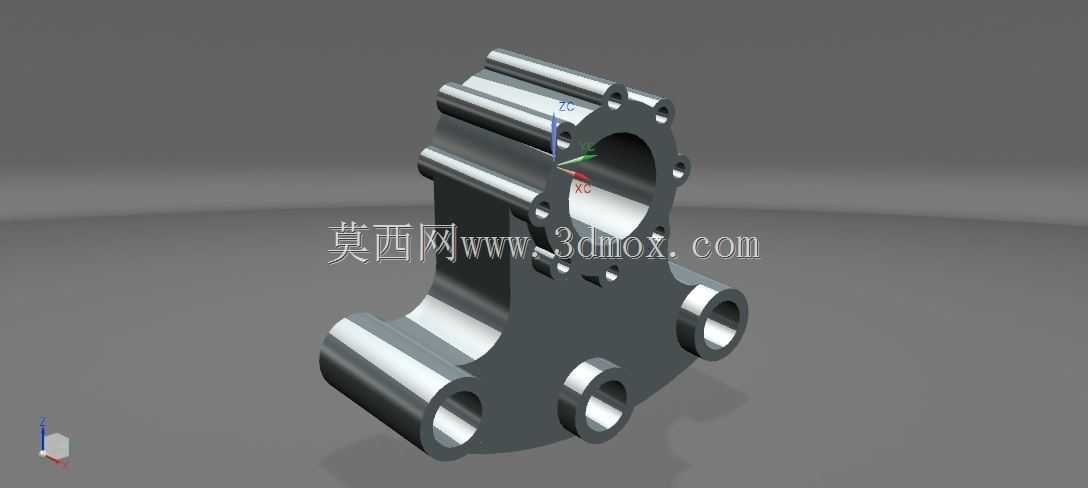

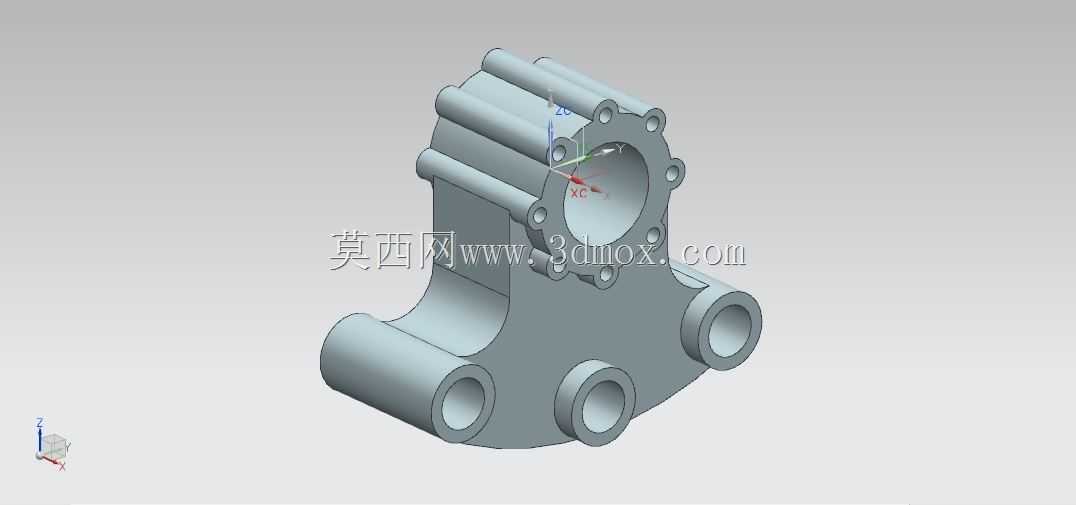

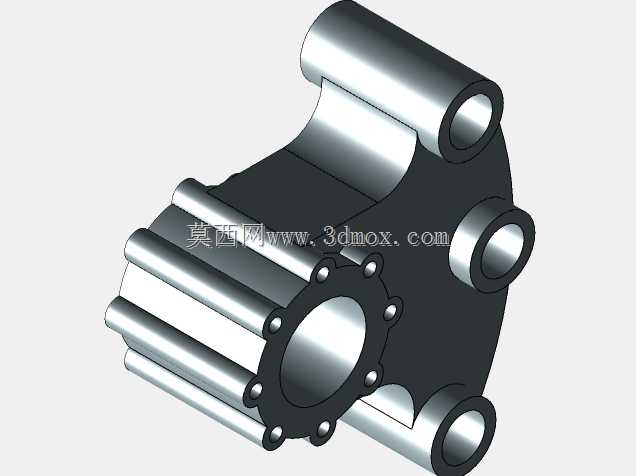

结构设计上，主体采用一体化铸钢坯料铣削成型，避免了多组件拼接带来的装配累积误差，主体上部设置带均布螺栓孔的法兰定位面，能够与待加工圆柱齿轮的基准端面完全贴合，通过圆周分布的锁紧孔实现齿轮的周向与轴向压紧，装夹时不会出现齿轮受力变形的问题。下部延伸出的三个带通孔的安装支耳，对应机床上的T型槽安装点位，支耳孔位的位置度公差控制在0.02mm以内，保证夹具安装到机床工作台后，定位基准与机床主轴的同轴度满足加工要求。

设计过程中优先考虑了装夹操作的便捷性，上部法兰的内孔做了避让设计，能够穿过齿轮的轴伸部位，适配不同内孔直径的圆柱齿轮装夹需求，不需要频繁更换夹具底座，只需要更换对应规格的定位压环即可覆盖一定尺寸范围的齿轮加工，大幅减少了生产线换型的调整时间。夹具的壁厚做了针对性的加强设计，在粗加工走刀时能够承受较大的切削冲击力，不会出现振颤导致的齿面波纹度问题，同时支耳部位做了圆角过渡处理，避免长期受切削力作用出现应力集中开裂的问题。

安装边界方面，夹具整体的安装孔距适配常见的滚齿机、磨齿机工作台标准槽距，不需要对机床工作台做额外改造即可直接安装使用，上部装夹区域的避让空间足够容纳加工刀具的走刀路径，不会出现加工过程中刀具与夹具发生干涉的问题。夹具的定位端面做了高频淬火处理，表面硬度达到HRC45-50，长期使用不会因为装夹磨损导致定位精度下降，日常维护只需要定期清理定位面的切屑残留即可，不需要复杂的校准流程，非常适合批量齿轮加工的生产场景使用。
