方程式赛车直立式转向节带制动总成

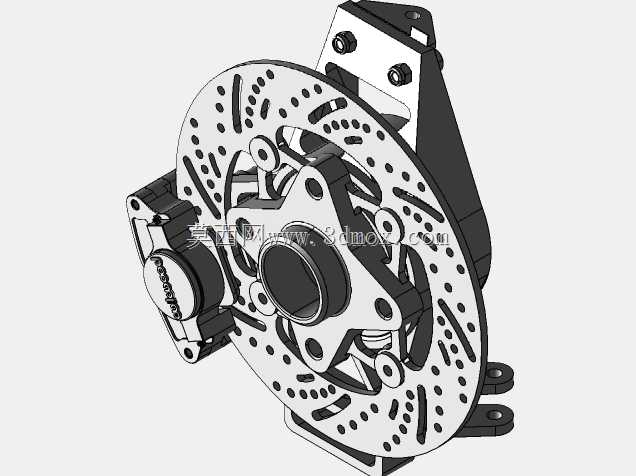

这套直立式转向节总成面向方程式赛车前轮区域，把轮毂支承、制动安装、转向摇臂和悬架连接点整合在同一构件上，适用于双横臂或推杆式悬架布置。构件主体采用直立承载形式，上端与下端分别留出控制臂安装面，中部贯通孔用于布置轮毂轴承和轮轴，侧向延伸出制动卡钳安装座，后方或上方可根据转向梯形布置摇臂接口。这样的布局能让轮距、主销偏置距、主销后倾和 scrub radius 在同一骨架上反复校核，避免各系统分别设计后在轮包内发生干涉。

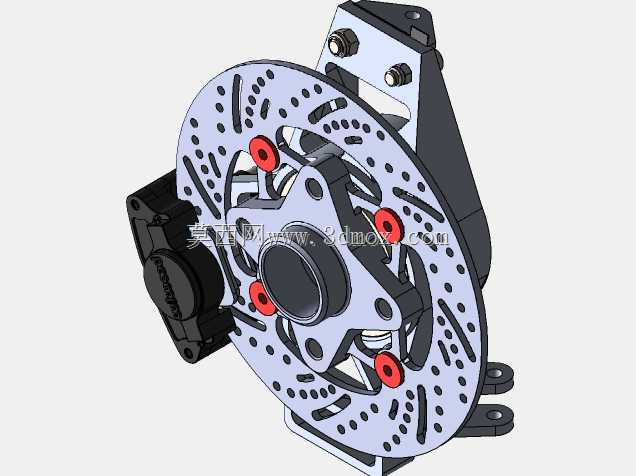

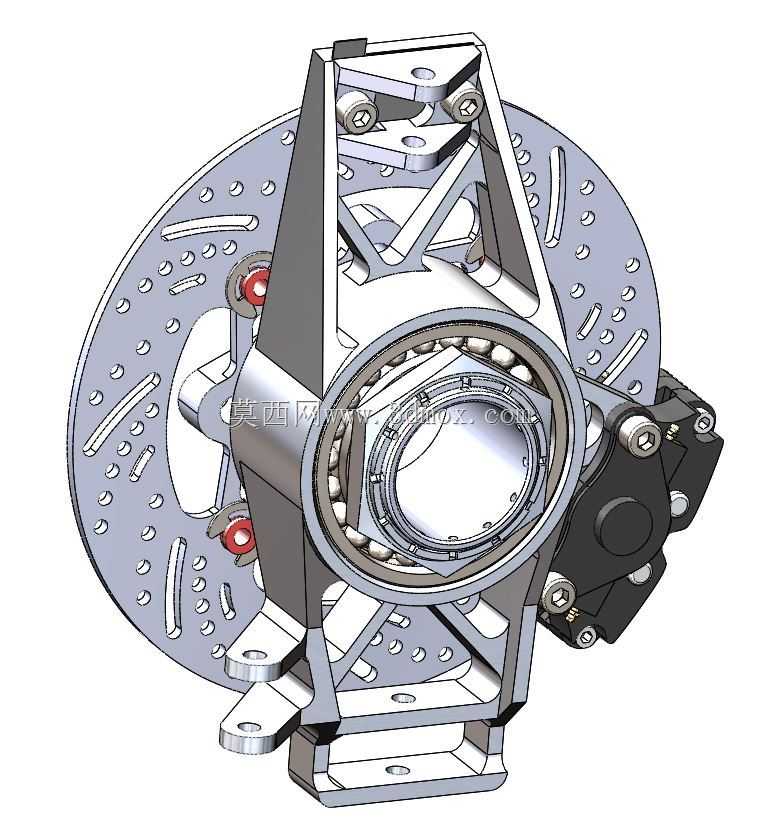

从实际装车看，转向节不仅传递车轮的垂向、纵向和侧向载荷，还要承受制动卡钳夹紧制动盘时产生的反力矩。轴承孔周围设置连续加强环，卡钳座与主承载壁之间用斜向筋板连接，控制臂耳片则沿载荷方向延伸，避免在螺栓孔附近形成孤立凸台。制动盘采用通风钻孔结构，盘面与轮毂轴线保持垂直，安装孔位需与轮毂法兰和半轴接口匹配；卡钳位置应尽量靠近转向节本体，以缩短制动力矩传递路径，并减少制动热负荷对轴承区域的影响。

设计时先确定轮胎、轮辋偏置距和轮心坐标，再反推轮毂轴承外径、制动盘有效半径和卡钳包络。转向节外轮廓要为轮辐、刹车通风道、半轴球笼和锁紧螺母留出间隙，尤其在大转角状态下需检查轮胎内壁与拉杆、卡钳与轮辐、制动盘与防尘罩之间的安全距离。安装边界方面，上下控制臂孔距决定悬架硬点位置，转向摇臂球头孔影响 Ackermann 几何，卡钳安装面到轮心的距离则决定制动盘规格和偏距。

建模过程中应把受力较大的耳片、轴承座和卡钳座作为连续实体处理，减重槽优先布置在低应力区，螺栓孔周围保留足够压溃面。对于学生方程式或小型原型车，这类结构通常在保证装配精度的前提下追求轻量化和可维护性：轴承应能从正面拆装，制动盘可单独更换，卡钳安装面需预留加工余量以补偿焊接或加工误差。整体结构紧凑、功能集成度高，适合用于悬架硬点验证、转向运动校核、制动器布置评审以及相关零部件的三维装配参考。
