CAD抓取测试用弯臂式机械承载支架

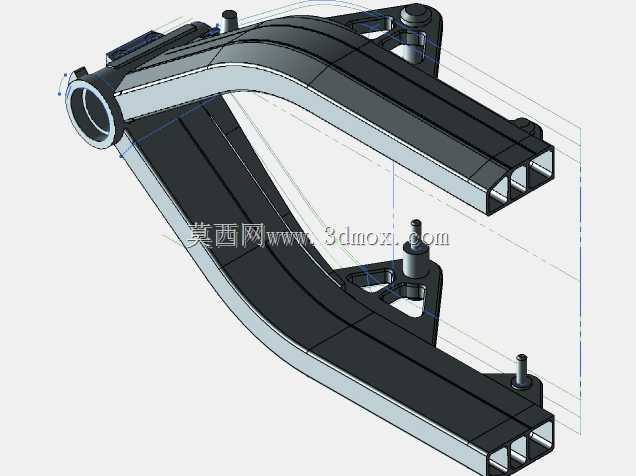

该弯臂式承载支架主要面向CAD抓取测试场景设计，作为测试环节的专用承载构件，可在测试过程中为待检测CAD相关测试单元提供稳定的安装定位基准，适配测试流程中多姿态固定、载荷传递的实际需求。从结构设计逻辑来看，整体采用变截面弯臂构型，主体沿受力路径做弧形过渡，规避直角转折带来的应力集中问题，臂身主体采用中空箱型截面设计，在保证整体抗弯、抗扭刚度的前提下，尽可能降低构件自身重量，减少测试过程中支架自重对测试数据的干扰。支架两端分别设置不同规格的安装接口，一端为带衬套的圆筒形铰接孔，可与测试台架的固定销轴配合，实现支架的铰接定位，铰接孔内预留衬套安装位，可根据测试需求更换不同材质衬套，适配不同摩擦系数、配合精度的测试要求；另一端为对称分布的双矩形安装端面，端面上预留螺栓安装孔位，可直接固定待测试的功能模块，安装端面的平面度公差控制在合理范围，保证模块安装后无附加安装应力。支架中部设置两处带定位凸台的辅助安装支耳，支耳位置经过受力校核，可用于安装测试过程中的辅助传感器、走线固定座等附属配件，凸台结构可避免附属件安装时出现滑移，保证测试过程中附属部件的位置稳定性。从安装边界来看，支架整体的回转半径、安装孔位间距均适配常规测试台架的安装空间，铰接端的销轴直径、安装端的螺栓孔距均采用通用机械安装尺寸，无需额外定制转接件即可完成台架装配。臂身的加强筋布置沿主应力迹线分布，在弯臂转折的受力薄弱位置设置三角形加强筋，在不额外增加过多重量的前提下提升局部结构强度，避免测试加载过程中出现局部形变超差的问题。该支架的结构设计充分考虑测试场景的重复装拆需求，所有安装孔位均做倒角处理，避免装拆过程中出现孔口刮损、螺栓卡滞的问题，铰接孔端面预留润滑脂加注通道，可在长期重复铰接转动过程中定期加注润滑脂，降低铰接副的磨损量，延长构件的使用寿命。在实际测试应用中，该支架可承载额定范围内的测试载荷，在多姿态翻转、静态加载的测试工况下保持结构形变量在允许公差范围内，保证CAD抓取测试过程中基准位置的一致性，为测试数据的准确性提供结构支撑。
