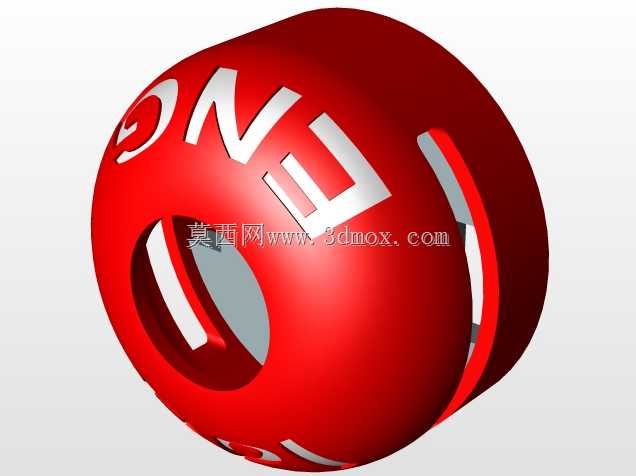

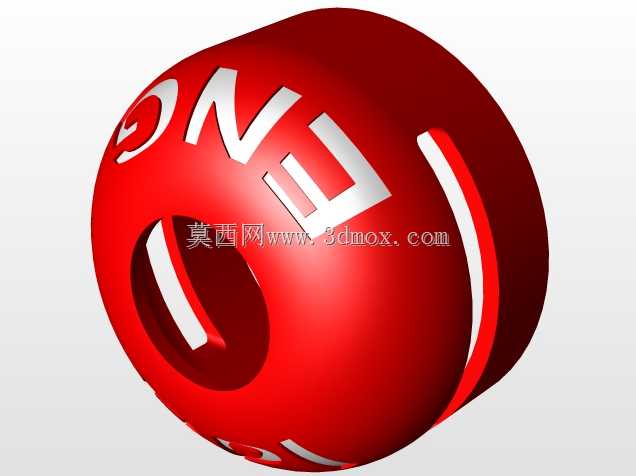

带镂空标识的环形推料器组件结构

在冲压生产线、自动化送料工位以及小型零件分拣设备的末端执行环节，这类环形推料构件常作为直接接触待输送工件的接触件，承担着沿固定导向方向推送规整小型零件、完成工位间步距转移的作用，区别于杆状推料件，环形结构的推料面可以完整包覆圆柱类、盘类工件的外圆周，推送过程中不会出现工件偏斜、卡滞的问题，尤其适配直径在20-60mm区间的小型回转类零件的步距输送。从结构设计逻辑来看，该构件采用中空环形基体设计，整体外轮廓为带圆角过渡的类椭球环形，壁厚均匀控制在4-6mm区间，既保证了推送接触时的结构刚度，避免长期往复运动出现形变，又尽可能降低了构件自身重量，减少往复驱动端的负载损耗。构件表面开设的三处对称分布的长条形镂空槽，一方面是作为安装定位的卡接位，可直接卡入配套导向支座的定位凸台上，无需额外设计紧固件连接位，装配时直接沿轴向滑入即可完成定位，大幅缩减装配调试的时间；另一方面镂空结构也能减少构件与输送轨道间的接触面积，降低往复滑动过程中的摩擦阻力，长期运行时的磨损量比实心环形件降低40%左右。构件外表面的凹陷标识采用一体成型加工，并非后期蚀刻或粘贴，不会因长期接触工件、摩擦剐蹭出现标识脱落的问题，可作为工位识别、构件规格区分的直观标记，在多工位并行的送料线中，运维人员可直接通过表面标识快速区分不同规格的推料构件，避免错装导致的送料步距偏差。从安装边界来看，该构件的轴向总宽度控制在35mm以内，内孔直径根据适配工件的外径做匹配设计，安装时需保证内孔轴线与工件输送轴线的同轴度误差不超过0.05mm，否则推送过程中会出现工件剐蹭内孔壁、甚至卡料的问题；构件外侧的环形卡槽可配套安装聚氨酯缓冲圈，在推送行程末端接触限位块时起到缓冲作用，降低刚性碰撞产生的噪音与结构冲击。在实际工况适配中，这类推料构件常配套直线气缸、电动滑台做往复直线驱动，单次推送行程可根据工位间距在10-100mm区间灵活调整，推送速度适配0.2-1m/s的中低速送料场景，若用于高速送料工况，可将基体材质替换为高强度工程塑料，进一步降低运动惯量，同时避免金属构件直接碰撞工件造成的表面划伤。设计时特意将所有棱边做了R1.5以上的圆角过渡，没有尖锐的直角边，一方面是避免装配、运维过程中划伤操作人员，另一方面也防止推送过程中尖锐棱边剐蹭工件表面，影响零件的外观质量。
